Categorías: ACB
Modelo: GKW1
Condiciones normales de trabajo
Poste de protección: IP30 | Grado de contaminación: III |
Categoría de uso: Clase B o Clase A | |
Categoría de instalación Interruptores automáticos con tensiones nominales de funcionamiento de 660 V (690 V) e inferiores y disparadores de mínima tensión, bobinas primarias para transformadores de potencia para instalaciones de categoría IV; circuitos auxiliares y circuitos de control para instalaciones de categoría III. | |
temperatura del aire ambiente El límite superior no supera los +40 °C, el límite inferior no es inferior a -5 °C y el valor medio de 24 h no supera los +35 °C. | |
Condiciones atmosféricas La humedad relativa de la atmósfera no supera el 50% cuando la temperatura ambiente es de +40 °C. | |

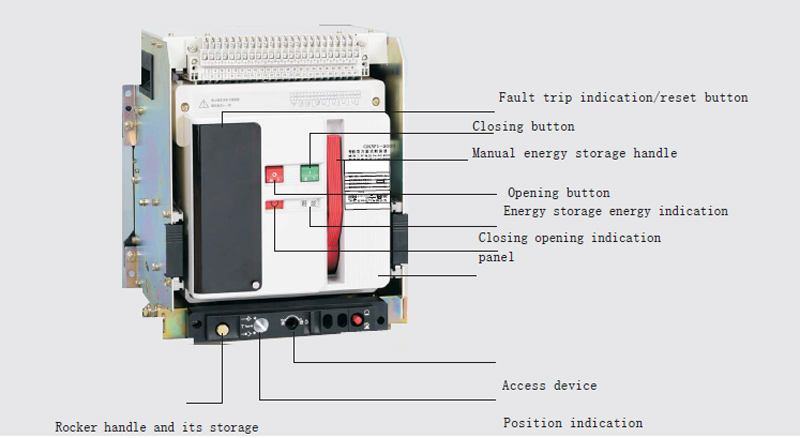

Introducción a la estructura
Datos técnicos y rendimiento
| Corriente nominal del rack Inm(A) | Corriente nominal In(A) |
| 2000 | 200, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
| Corriente nominal de Racj Inm(A) | 2000 | 3200 | 4000 | 6300 | |
| Capacidad límite nominal de corte en cortocircuito Icu(kA) O-CO | 400 V | 85 | 100 | 100 | 120 |
| 690 V | 50 | 65 | 65 | 80 | |
| Capacidad nominal de cortocircuito n × Icu(kA)/cosΦ | 400 V | 176/0.2 | 220/0,2 | 220/0,2 | 264/0.2 |
| 690 V | 105/0,25 | 143/0.2 | 143/0.2 | 187/0.2 | |
| Capacidad nominal de corte en cortocircuito operativo Ics(kA) O-CO-CO | 400 V | 65 | 65 | 65 | 80 |
| 690 V | 40 | 50 | 50 | 70 | |
| Corriente admisible de corta duración nominal Icw(kA) 1 s, corriente de cortocircuito 0,4 s, o-CO | 400 V | 65 | 65 | 65/80(MCR) | 85/100(MCR) |
| 690 V | 40 | 50 | 50/65(MCR) | 65/75(MCR) | |
| GKW1 | 400A | 630A | 800A | 1000A | 1250A | 1600A | 2000A | |
| Temperatura ambiente℃ | ||||||||
| 40 | 400A | 630A | 800A | 1000A | 1250A | 1600A | 2000A | |
| 50 | 400A | 630A | 800A | 1000A | 1250A | 1550A | 1900A | |
| 60 | 400A | 630A | 800A | 1000A | 1250A | 1550A | 1800A | |
Rendimiento en carretera
| Corriente nominal del rack (A) | Número total de ciclos operativos |
| 2000 | 10000 |
| 3200、4000 | 5000 |
| 6300 | 2000 |
Voltaje operativo nominal Potencia requerida Proyecto | Frecuencia (50Hz) | 直流 | ||||
| 220 V | 380 V | 110 V | 220 V | |||
| Liberación de derivación | 24 VA | 36 VA | 24 W | 24 W | ||
| Liberación de mínima tensión | 24 VA | 36 VA | -- | -- | ||
| Electroimán de cierre | 24 VA | 36 VA | 24 W | 24 W | ||
| Mecanismo de operación eléctrico | Corriente nominal del marco del disyuntor | 2000A | 85 VA | 85 VA | 85 W | 85 W |
| 3200A, 4000A | 110 VA | 110 VA | 110 W | 110 W | ||
| 6300A | 150 VA | 150 VA | 150 W | 150 W | ||
| Categoría | Liberación por retardo de subtensión | Liberación instantánea por subtensión | |
| Tiempo de acción de la unidad de disparo | Retraso de 1.3.5S | Instantáneo | |
| Valor de la tensión de funcionamiento de la unidad de disparo | 35%~70%Ue | El disyuntor se desconecta de forma fiable | |
| ≤35%Ue | El disyuntor no se puede cerrar | ||
| (85~100%)Ue | El disyuntor se puede cerrar de forma fiable | ||
| En el tiempo de retardo de 1/2, si el voltaje de la fuente de alimentación regresa al 85% Ue | El disyuntor no abre | ||

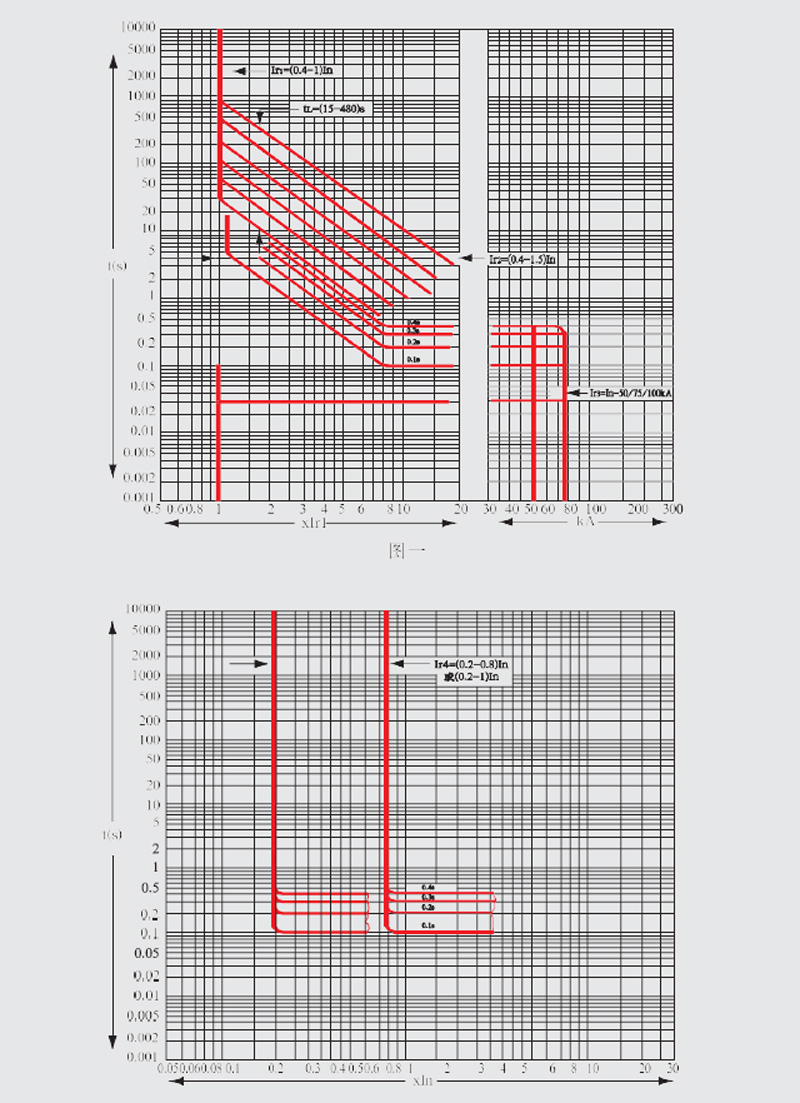

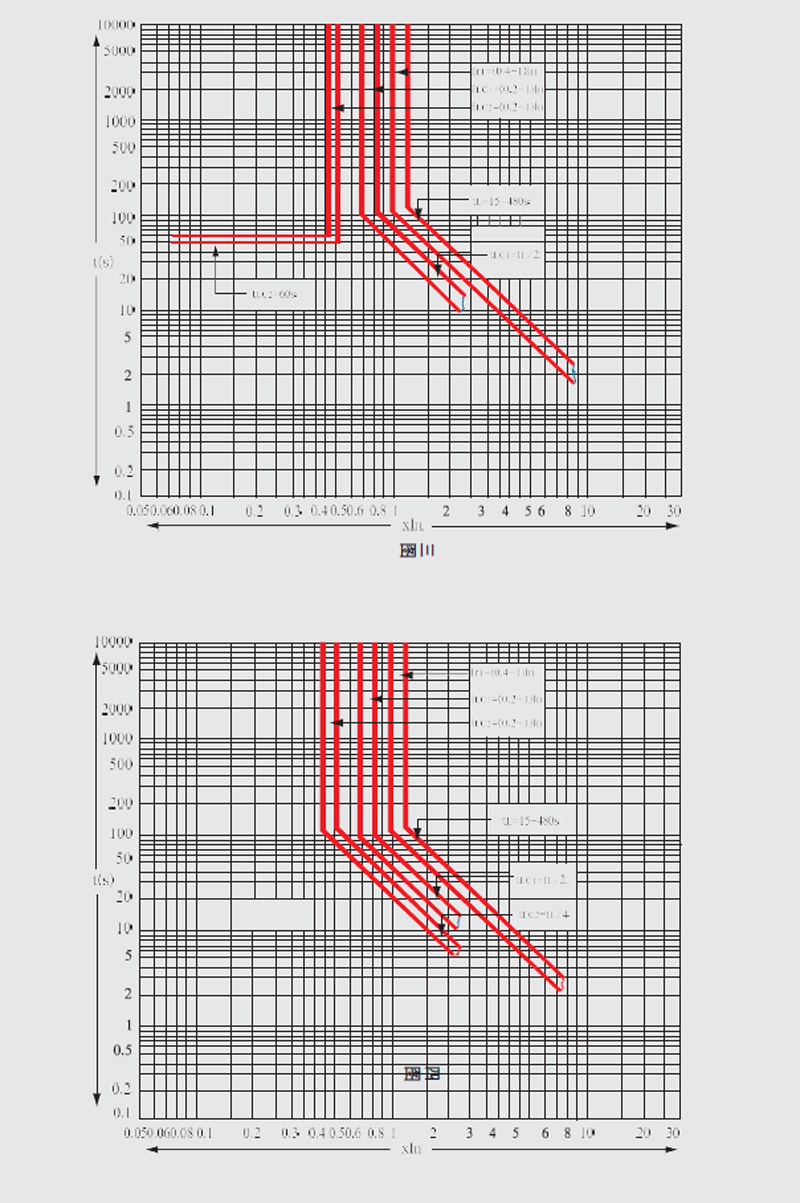

Gráfico
