Aspecto elegante; la cubierta y el mango en forma de arco hacen que la operación sea cómoda.
Ventana indicadora de posición de contacto
Cubierta transparente diseñada para llevar etiqueta.
En caso de sobrecarga en el circuito protegido, el interruptor RCBO se dispara y permanece en posición central.
posición, lo que permite una solución rápida a la línea defectuosa. La manija no puede permanecer en
dicha posición cuando se opera manualmente.
La manija RCBO se puede bloquear en la posición “ON” o en la posición “OFF” para
evitar el funcionamiento no deseado del producto.
Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos y sobrecargas.
Alta capacidad de cortocircuito
Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
Protege eficazmente los equipos eléctricos contra fallos de aislamiento.
Indicación de la posición del contacto
Proporciona protección contra sobretensión.
| Categorías | Disyuntor superior de 10 kA serie 16 |
| Modelo | JVL16-32 |
| Tipo | tipo electrónico |
| Características de la corriente residual | A, CA |
| Polo No | 1P+N |
| Curva de disparo | B, C, D |
| Capacidad nominal de cortocircuito | 10 kA |
| Corriente nominal (A) | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32 |
| Tensión nominal | 230 V CA |
| Frecuencia nominal | 50/60 Hz |
| Corriente residual operativa nominal (mA) | 0.3.01.0.3 |
| Duración del viaje | instantáneo <0,1 s |
Datos técnicos
l Tipo: tipo electrónico |
l Características de corriente residual: A, CA |
l Número de polos: 1P+N |
l Curva de disparo: B, C, D |
l Capacidad nominal de cortocircuito: 10 kA |
l Corriente nominal (A): 1, 2, 3, 4, 6, 10, 16, 20, 25, 32 |
l Tensión nominal: 230 V CA |
l Frecuencia nominal: 50/60Hz |
l Corriente residual de funcionamiento nominal (mA): 0,03, 0,1, 0,3 |
l Duración del disparo: instantáneo <0,1 s |
l Altura de conexión del terminal: H1=19 mm H2=22 mm H3=18 mm |
l Resistencia electromecánica: 4000 ciclos |
l Terminal de conexión: terminal de pilar con abrazadera |
l Capacidad de conexión: Conductor rígido 10mm² |
l Instalación : En carril DIN simétrico de 35 mm Montaje en panel |
Construcción y características
1. Aspecto elegante; la tapa y el asa en forma de arco facilitan su manejo. Ventana indicadora de la posición de contacto.
2、Cubierta transparente diseñada para llevar etiqueta.
3. En caso de sobrecarga del circuito protegido, la palanca del RCBO se dispara y permanece en posición central, lo que permite una rápida solución de la falla en la línea. La palanca no puede permanecer en esta posición al operarse manualmente.
4、El mango RCBO se puede bloquear en la posición “ENCENDIDO” o en la posición “APAGADO” para evitar un funcionamiento no deseado del producto.
5、Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos y sobrecargas.
6、Alta capacidad de cortocircuito
7、Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
8、Protege eficazmente los equipos eléctricos contra fallas de aislamiento.
9、Indicación de la posición del contacto
10、Proporciona protección contra sobretensión.

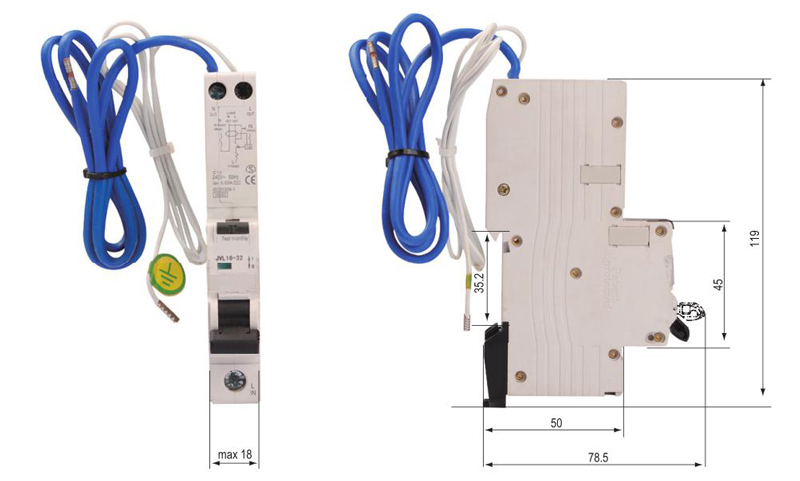

Dimensiones generales y de instalación

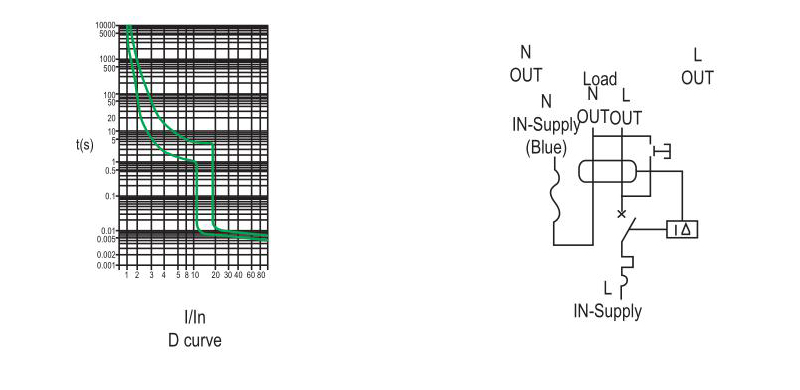

Curva característica
