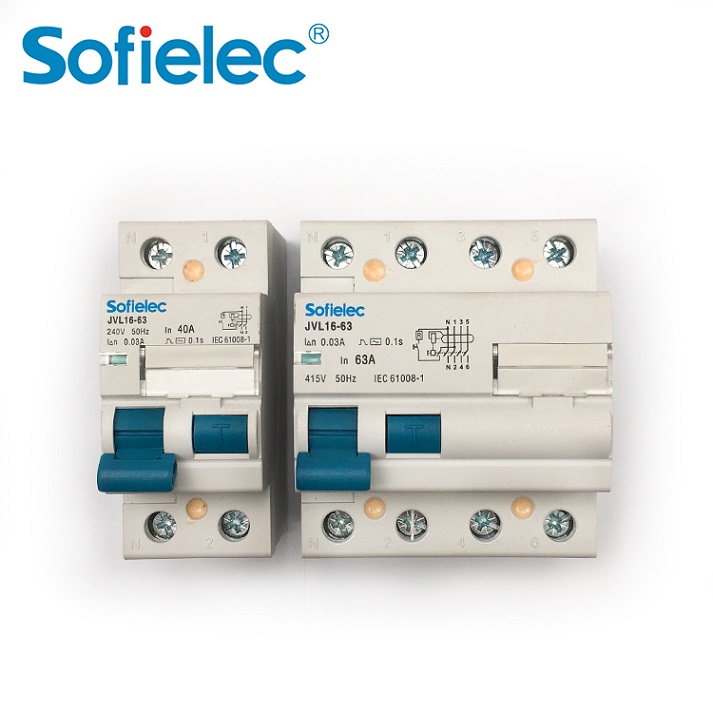

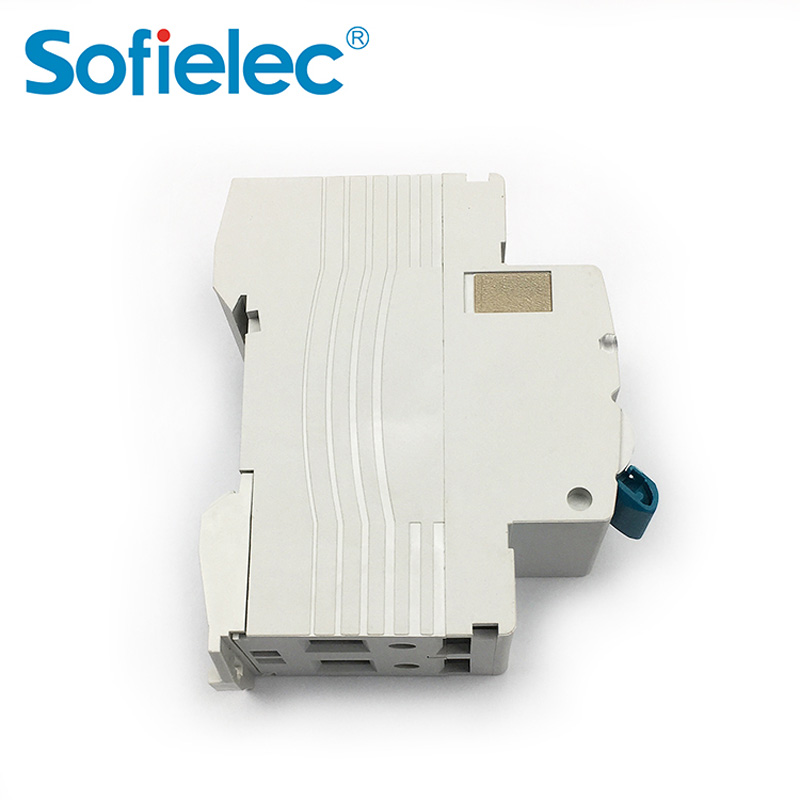

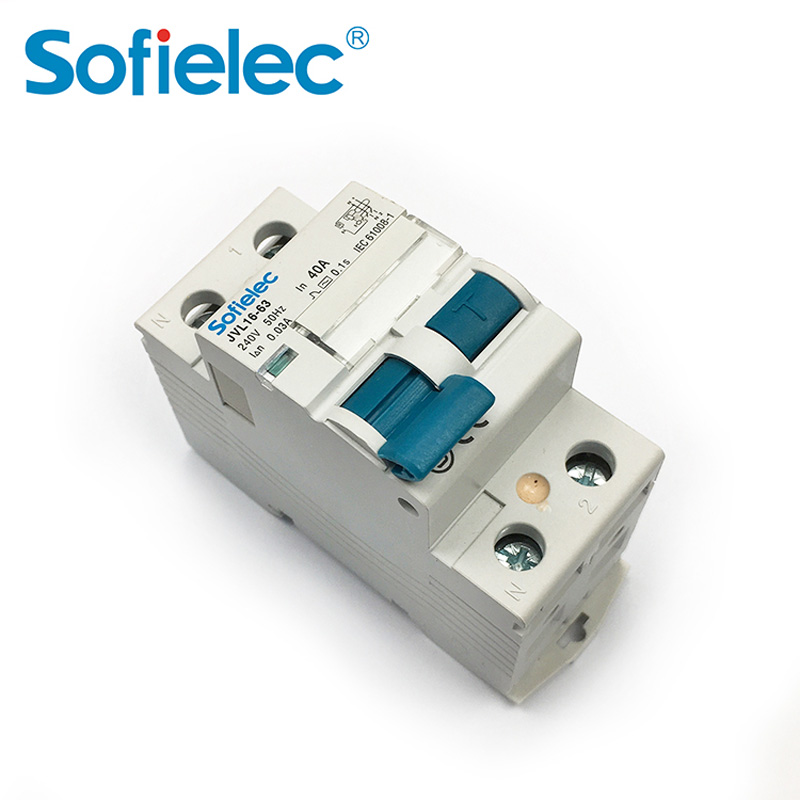

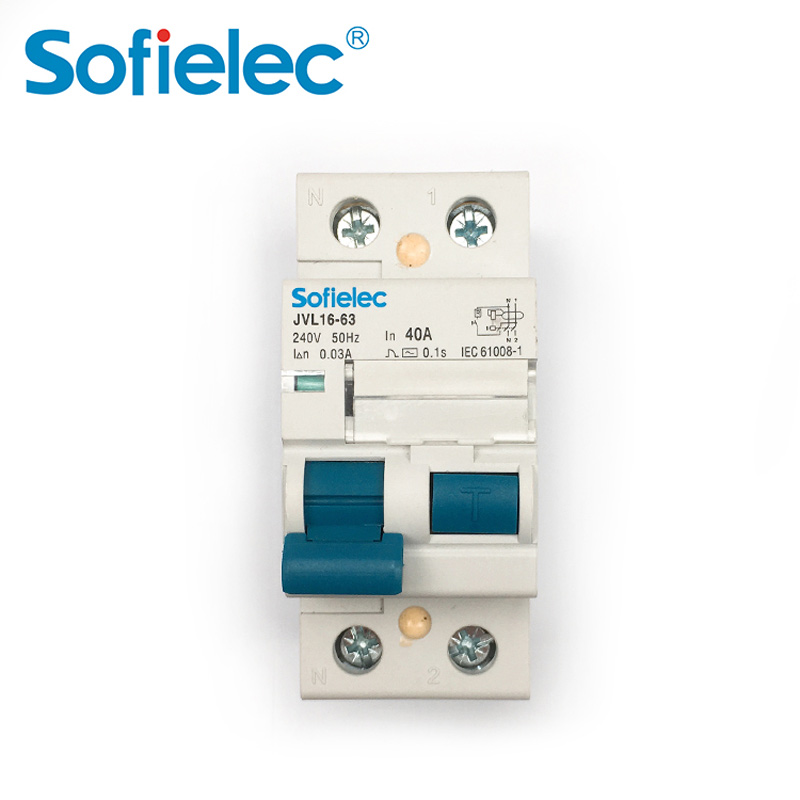

Aspecto elegante; la cubierta y el mango en forma de arco hacen que la operación sea cómoda.
Ventana indicadora de posición de contacto
Cubierta transparente diseñada para llevar etiqueta.
En caso de sobrecarga en el circuito protegido, el interruptor diferencial se dispara y permanece en posición central.
posición, lo que permite una solución rápida a la línea defectuosa. La manija no puede permanecer en
dicha posición cuando se opera manualmente.
Proporciona protección contra falla a tierra/corriente de fuga y función de aislamiento.
Alta capacidad de resistencia a la corriente de cortocircuito
Aplicable a conexiones de barras colectoras tipo terminal y pasador/horquilla.
Equipado con terminales de conexión con protección para los dedos.
Las piezas de plástico resistentes al fuego soportan calentamientos anormales e impactos fuertes.
Desconecta automáticamente el circuito cuando se produce una corriente de fuga o falla a tierra y
excede la sensibilidad nominal.
Independiente de la fuente de alimentación y del voltaje de línea, y libre de interferencias externas,
fluctuación de voltaje
| Categorías | Disyuntor superior de 10 kA serie 16 |
| Modo | tipo electromagnético |
| Características de la corriente residual | A, CA, G, S |
| Polo No | 2, 4 |
| Corriente nominal (A) | 25, 40, 63 |
| Tensión nominal | CA 230(240)1400(415) |
| Frecuencia nominal | 50/60 Hz |
| Altura de conexión del terminal | 19 mm |
| Resistencia electromecánica | 4000 ciclos |
| Par de apriete | 2,0 Nm |
| Clase de protección | IP20 |
Datos técnicos del interruptor diferencial RCCB
● Modo: tipo electromagnético |
● Características de corriente residual: A, CA, G, S |
● Polo n.°: 2, 4 |
● Capacidad nominal de cierre y corte: 500 A (ln = 25 A, 40 A) o 630 A (ln = 63 A) |
● Corriente nominal (A): 25, 40, 63 |
● Tensión nominal: CA 230(240)/400(415) |
● Frecuencia nominal: 50/60 Hz |
● Corriente residual operativa nominal IAn(A): 0,03, 0,1, 0,3, 0,5 |
●Corriente residual no operativa nominal lAno: 0,5IAn |
● Corriente de cortocircuito condicional nominal Inc: 10 kA |
● Corriente residual de cortocircuito condicional nominal I Ac: 10 kA |
● Rango de corriente de disparo residual: 0_5IAnH An |
● Altura de conexión del terminal: 19 mm |
● Resistencia electromecánica: 4000 ciclos |
● Capacidad de conexión: Conductor rígido 25mm² |
● Terminal de conexión:Terminal de tornillo |
● Terminal de pilar con abrazadera |
● Par de apriete: 2,0 Nm |
● Instalación: En carril DIN simétrico de 35 mm Montaje en panel |
● Clase de protección: IP20 |
Construcción y características del interruptor diferencial RCCB
Aspecto elegante; la tapa y el asa en forma de arco facilitan su manejo. Ventana indicadora de la posición de los contactos.
Cubierta transparente diseñada para llevar etiqueta.
En caso de sobrecarga del circuito protegido, la palanca del RCBO se dispara y permanece en posición central, lo que permite una rápida solución de la línea defectuosa. La palanca no puede permanecer en esta posición al operarse manualmente.
El mango RCBO se puede bloquear en la posición “ON” o en la posición “OFF” para evitar el funcionamiento no deseado del producto.
Proporciona protección contra fallas a tierra/corrientes de fuga, cortocircuitos y sobrecargas.
Alta capacidad de cortocircuito
Proporciona protección complementaria contra el contacto directo con el cuerpo humano.
Protege eficazmente los equipos eléctricos contra fallos de aislamiento.
Indicación de la posición del contacto
Proporciona protección contra sobretensión.

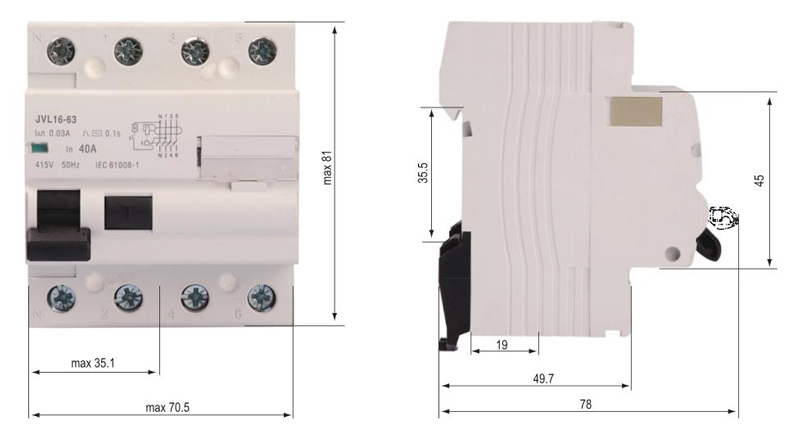

Dimensiones generales y de instalación del disyuntor RCCB

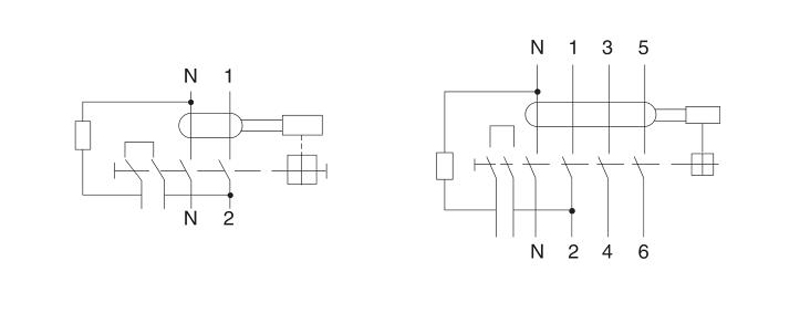

Diagrama de cableado del disyuntor RCCB
Vídeo del disyuntor RCCB
