CJR01-50 RCBO de módulo único de 18 mm, 6KA, 1P+N, curva B&C

Datos técnicos

■Corriente nominal: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A
■Voltaje nominal: 240 V (230 V) ~
■Frecuencia nominal: 50/60 Hz
■Número de polos: 1P+N
■Tamaño del módulo: 18 mm
■Tipo de curva: Curva B&C
■Capacidad de corte: 6000A
■Corriente residual de funcionamiento nominal:
□10 mA, 30 mA, 100 mA, 300 mA Tipo A y CA
■Temperatura óptima de funcionamiento: -25℃ a 40℃
■Par de apriete del terminal: 1,2 Nm
■Capacidad del terminal (superior): 16 mm²
■Capacidad del terminal (inferior): 16 mm²
■Resistencia electromecánica: 4000 ciclos
■Montaje: carril DIN de 35 mm
■Línea y carga reversibles:
□Barra colectora adecuada: barra colectora PIN

Cumplimiento

■IEC/EN/AS/NZS61009.1:2015
■Compatible con ESV

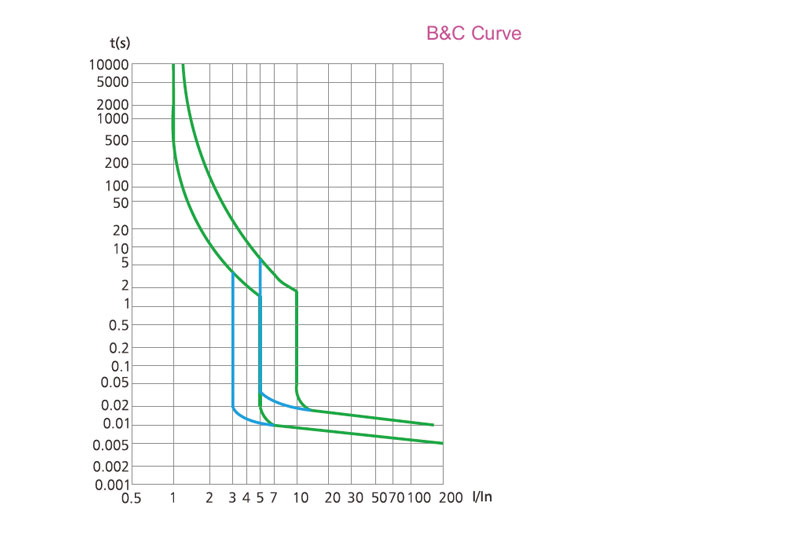

Las curvas características de disparo

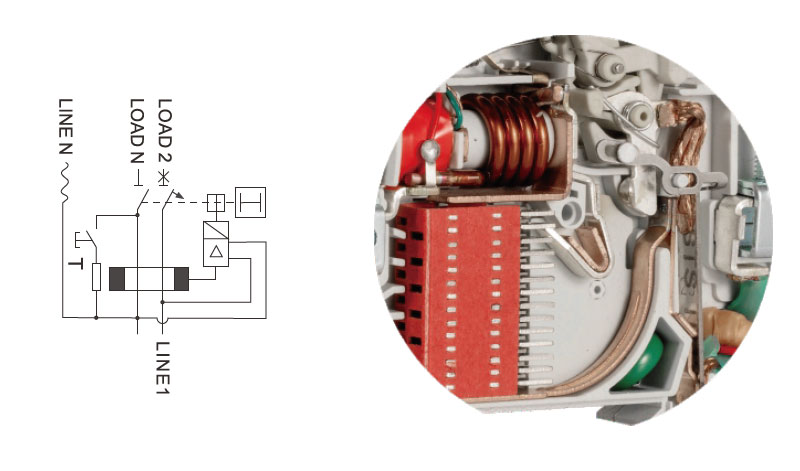

Diagrama de cableado

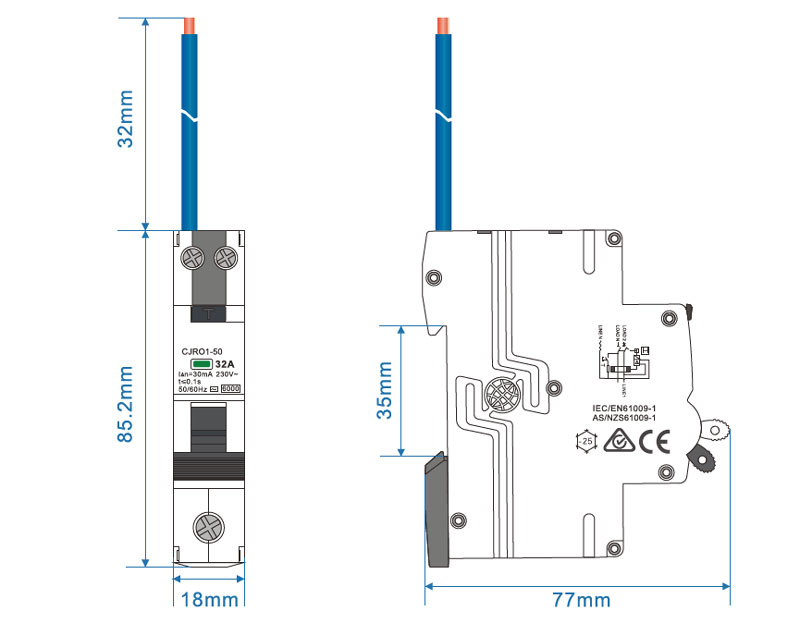

Dimensiones generales y de instalación
