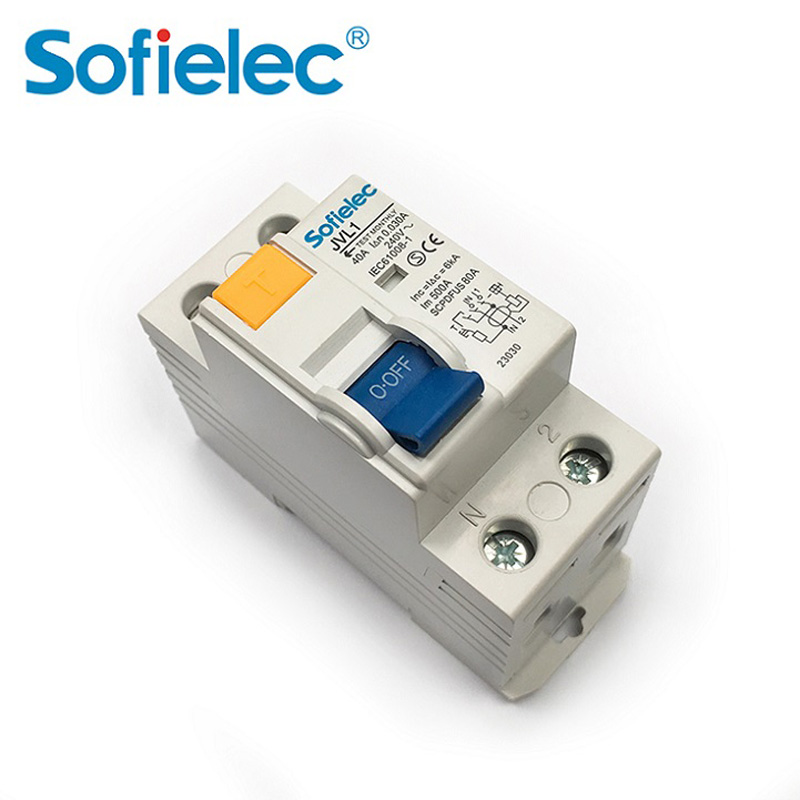

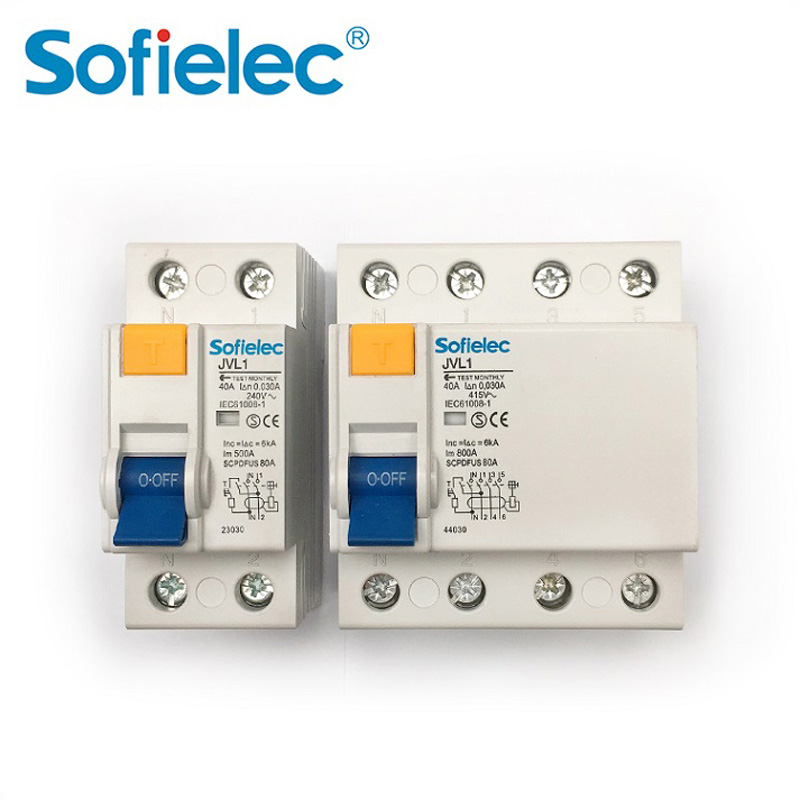

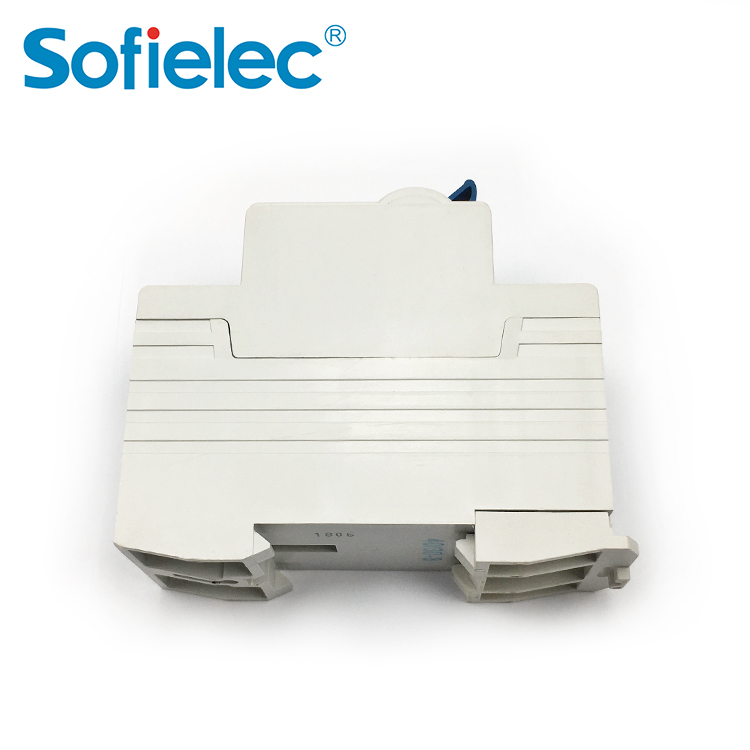

Un interruptor diferencial bipolar (ELCB) con una capacidad nominal de 40 A y un poder de corte de 6 kA está diseñado para detectar y proteger contra fallas de fuga a tierra en circuitos eléctricos. Los 50 mA indican la sensibilidad del ELCB, lo que significa que se disparará y desconectará el circuito al detectar una corriente de fuga de 50 mA o superior.
Los interruptores diferenciales eléctricos (ELCB) se utilizan comúnmente en instalaciones eléctricas para prevenir descargas eléctricas e incendios causados por fallas a tierra. Ofrecen un nivel adicional de seguridad al detectar cualquier desequilibrio entre los conductores de fase y neutro, lo que indica la presencia de una falla a tierra.
| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |
| Modo | tipo electroimán, tipo electrónico |
| Características de la corriente residual | A, CA |
| Polo No | 2, 4 |
| Capacidad nominal de cierre y de corte | 500 (ln = 25 A, 40 A) o 10 In A (In = 63 A, 80 A, 100 125 A) |
| Corriente nominal (A) | 25, 40, 63 |
| Tensión nominal | CA 230(240)/400(415) |
| Frecuencia nominal | 50/60 Hz |
| Corriente nominal de cortocircuito condicional Inc | 10 kA |
| Capacidad de conexión | Conductor rígido de 25 mm |
| Altura de conexión del terminal | 21 mm |
Datos técnicos del disyuntor de fuga a tierra de 2 polos
l Modo: tipo electromagnético, tipo electrónico |
l Características de corriente residual: A, CA |
l Número de polo: 2, 4 |
l Capacidad nominal de cierre y corte: 500 (In=25A, 32, 40A), 630 (In=63A) |
l Corriente nominal (A): 25, 40, 63 |
l Tensión nominal: CA 230(240)/400(415) |
l Frecuencia nominal: 50/60Hz |
l Corriente residual de funcionamiento nominal I△n(A): 0,03, 0,1, 0,3, 0,5 |
l Corriente residual no operativa nominal I△no: 0,5I△n |
l Corriente nominal de cortocircuito condicional Inc: 10 kA |
l Corriente de cortocircuito residual condicional nominal I△c: 10 kA |
l Duración del disparo: disparo instantáneo ≤ 0,3 s (0,1) |
l Rango de corriente de disparo residual: 0,5I△n~I△n |
l Altura de conexión del terminal: 21 mm |
l Resistencia electromecánica: 4000 ciclos |
l Capacidad de conexión: Conductor rígido 25mm² |
l Terminal de conexión: Terminal de tornillo |
l Terminal de pilar con abrazadera |
l Par de apriete: 2,0 Nm |
l Instalación: En carril DIN simétrico de 35,5 mm Montaje en panel |
l Clase de protección: IP20 |
Construcción y características del disyuntor de fuga a tierra de 2 polos
Aspecto fino y único.
Rendimiento de doble protección contra cortocircuitos y sobrecargas
Alta capacidad de ruptura (10KA) líder entre productos similares a nivel mundial
Etiqueta única, ventana transparente.
Modo de instalación conveniente y confiable
Dimensiones generales y de instalación del ELCB de 2 polos

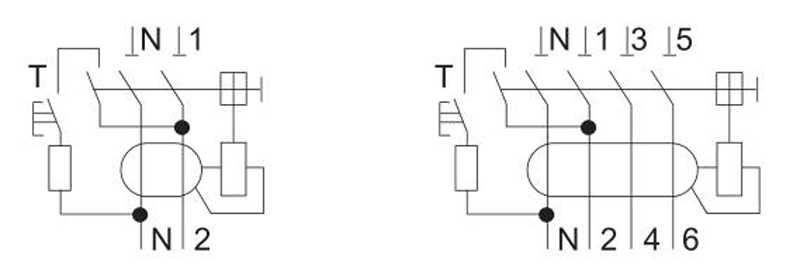

Diagrama de conexión ELCB de 2 polos
