16 puntos de conocimiento le permiten comprender completamente el principio de funcionamiento y la función del RCCB/ELCB

1. Qué es un RCCB/ELCB?

Respuesta: El interruptor diferencial/interruptor diferencial de baja tensión ( RCCB/ELCB ) es un dispositivo de seguridad eléctrica. Se instala en el circuito de baja tensión. Cuando se produce una fuga o descarga eléctrica y se alcanza el valor de corriente de operación definido por el protector, este actuará inmediatamente en un tiempo limitado y desconectará automáticamente la alimentación para protegerlo.

2. Cuál es la estructura del RCCB/ELCB?

Respuesta: El interruptor diferencial/elcable se compone principalmente de tres partes: el elemento de detección, el enlace de amplificación intermedio y el actuador de operación. 1. Componentes de detección: Consta de un transformador de secuencia cero, que detecta la corriente de fuga y emite señales. 2. Enlace de amplificación: Amplifica la señal de fuga débil mediante diferentes dispositivos (los componentes amplificadores pueden ser dispositivos mecánicos o electrónicos) para formar un protector electromagnético o electrónico. 3. Dispositivo de control: Tras recibir la señal, el interruptor principal pasa de la posición cerrada a la posición abierta, cortando así el suministro eléctrico. Es un componente de disparo que desconecta el circuito protegido de la red eléctrica.

3. Cuál es el principio de funcionamiento del RCCB/ELCB?

Respuesta: ① Cuando hay fugas en los equipos eléctricos, se producen dos fenómenos anormales:

Una de ellas es que se altera el equilibrio de la corriente trifásica y aparece una corriente de secuencia cero;

La segunda es que la carcasa metálica no cargada tiene un voltaje hacia tierra en condiciones normales (en condiciones normales, la carcasa metálica y la tierra están a potencial cero).

②Función del transformador de corriente de secuencia cero: El RCCB/ELCB obtiene la señal anormal mediante la detección del transformador de corriente y la transfiere a través del mecanismo intermedio, de modo que el actuador se activa y la fuente de alimentación se desconecta mediante el interruptor. La estructura de un transformador de corriente es similar a la de un transformador convencional. Está compuesto por dos bobinas aisladas entre sí y enrolladas en el mismo núcleo. Cuando la bobina primaria presenta corriente residual, la bobina secundaria induce corriente.

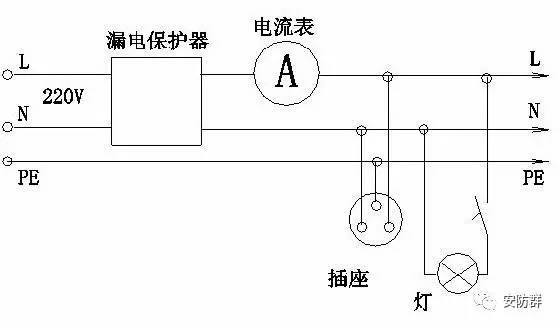

③El principio de funcionamiento del RCCB/ELCB consiste en instalarlo en el circuito. La bobina primaria se conecta a la red eléctrica y la secundaria a la unidad de disparo del RCCB/ELCB. Cuando el equipo eléctrico funciona con normalidad, la corriente en la línea está equilibrada y la suma de los vectores de corriente en el transformador es cero (la corriente es un vector direccional; por ejemplo, la dirección de flujo es "+" y la de retorno es "-". Las corrientes que entran y salen del transformador son de igual magnitud, de dirección opuesta y se cancelan mutuamente). Al no haber corriente residual en la bobina primaria, la bobina secundaria no se inducirá y el dispositivo de conmutación del RCCB/ELCB funcionará en estado cerrado. Si la carcasa del equipo presenta fugas y alguien la toca a tiempo, se derivará en el punto de falla. Esta corriente de fuga retornará al neutro del transformador (sin transformador de corriente) a través del cuerpo humano, la tierra y la puesta a tierra, provocando el flujo de entrada y salida del transformador. La corriente está desequilibrada (la suma de los vectores de corriente no es cero) y la bobina primaria genera corriente residual. Por lo tanto, se induce la bobina secundaria y, cuando la corriente alcanza el valor de corriente de operación limitado por el diferencial/interruptor diferencial eléctrico (ELCB), el interruptor automático se dispara para cortar la alimentación.

4. Cuáles son los principales parámetros técnicos del RCCB/ELCB?

Respuesta: Los principales parámetros de rendimiento operativo son: corriente nominal de operación de fuga, tiempo nominal de operación de fuga y corriente nominal de fuga sin operación. Otros parámetros incluyen: frecuencia de potencia, voltaje nominal, corriente nominal, etc. ①Corriente nominal de operación de fuga El valor de corriente en el que opera el RCCB/ELCB bajo condiciones específicas. Por ejemplo, un protector de 30 mA, cuando el valor de corriente alcanza los 30 mA, el protector actuará para desconectar la fuente de alimentación. ②El tiempo nominal de operación de fuga se refiere al tiempo desde la aplicación repentina de la corriente nominal de operación de fuga hasta el momento en que se corta el circuito de protección. Por ejemplo, para un protector de 30 mA × 0,1 s, el tiempo desde que el valor de la corriente alcanza los 30 mA hasta la separación del contacto principal no excede los 0,1 s. ③Corriente nominal de fuga sin operación Bajo las condiciones especificadas, el valor de corriente del RCCB/ELCB sin operación generalmente debe ser la mitad del valor de la corriente de operación de fuga. Por ejemplo, un RCCB/ELCB con una corriente de fuga de 30 mA no debe funcionar cuando el valor de corriente alcance 15 mA o menos. De lo contrario, podría funcionar mal debido a una sensibilidad demasiado alta y afectar el funcionamiento normal del equipo eléctrico. ④Al seleccionar un RCCB/ELCB, se deben considerar otros parámetros como la frecuencia de la red eléctrica, la tensión nominal, la corriente nominal, etc., que deben ser compatibles con la línea y el equipo eléctrico utilizado. La tensión de trabajo del RCCB/ELCB debe ajustarse a la tensión nominal dentro del rango de fluctuación normal de la red eléctrica. Si la fluctuación es demasiado grande, afectará el funcionamiento normal del protector, especialmente en productos electrónicos. Si la tensión de alimentación es inferior a la tensión de trabajo nominal del protector, este no funcionará. La corriente de trabajo nominal del RCCB/ELCB también debe ser consistente con la corriente real en el bucle. Si la corriente de trabajo real es mayor que la corriente nominal del protector, se producirá una sobrecarga y el protector funcionará mal.

5. Cuál es la principal función de protección del RCCB/ELCB?

Respuesta: El interruptor diferencial/interruptor diferencial eléctrico (RCCB/ELCB) proporciona principalmente protección contra contactos indirectos. En ciertas circunstancias, también puede utilizarse como protección complementaria contra contactos directos para evitar posibles accidentes mortales por descarga eléctrica.

6. Qué es la protección contra el contacto directo y el contacto indirecto?

Respuesta: Cuando el cuerpo humano entra en contacto con un cuerpo cargado y la corriente fluye a través de él, se denomina descarga eléctrica. Según la causa de la descarga eléctrica del cuerpo humano, se puede dividir en electricidad de contacto directo y electricidad de contacto indirecto. La descarga eléctrica directa se refiere a la descarga eléctrica causada por el contacto humano directo con objetos activos (como tocar la línea de fase). La electricidad de contacto indirecto se refiere a la descarga eléctrica causada por el cuerpo humano al tocar un conductor metálico que no está cargado en condiciones normales y un conductor metálico cargado en condiciones de falla (como tocar la carcasa de un dispositivo de fuga). Según las diferentes causas de descarga eléctrica, las medidas antidescarga tomadas para la descarga eléctrica también se dividen en: protección contra contacto directo y protección contra contacto indirecto. La protección contra contacto directo generalmente puede utilizar aislamiento, cubierta protectora, cerca, distancia de seguridad y otras medidas; la protección contra contacto indirecto generalmente puede utilizar puesta a tierra de protección (conexión a cero), corte de protección, RCCB/ELCB y otras medidas.

7. Cuál es el peligro de descarga eléctrica para el cuerpo humano?

Respuesta: Cuando el cuerpo humano recibe una descarga eléctrica, cuanto mayor sea la corriente que fluye en el cuerpo humano y más larga sea la corriente de fase, más peligrosa es. El grado de riesgo se puede dividir aproximadamente en tres etapas: percepción-eliminación-fibrilación ventricular. 1. Etapa de percepción. Dado que la corriente es muy pequeña, el cuerpo humano puede sentirla (generalmente superior a 0,5 mA), y no representa un peligro para las personas en este momento; 2. Fase de eliminación. Se refiere al valor máximo de corriente que una persona puede eliminar cuando se electrocuta un electrodo (generalmente superior a 10 mA). Aunque esta corriente es peligrosa, puede eliminarse por sí sola, por lo que básicamente no constituye un peligro mortal. Cuando la corriente aumenta a cierto nivel, la persona que recibe una descarga eléctrica contraerá los músculos y sufrirá espasmos, lo que hará que se aferre al cuerpo cargado y no pueda deshacerse de él por sí misma. 3. Etapa de fibrilación ventricular. A medida que aumenta la corriente y se prolonga la duración de la descarga eléctrica (generalmente superior a 50 mA y 1 s), se produce fibrilación ventricular. Si no se desconecta la alimentación inmediatamente, puede producirse la muerte. La fibrilación ventricular es la principal causa de electrocución en el cuerpo humano. Por lo tanto, para la protección de las personas, a menudo se considera no causar fibrilación ventricular como base para determinar las características de la protección contra descargas eléctricas.

8. Cuál es la seguridad de "30 mA·s"?

Respuesta: Un gran número de experimentos y estudios con animales han demostrado que la fibrilación ventricular no solo está relacionada con la corriente (I) que pasa a través del cuerpo humano, sino también con la duración de la corriente en el cuerpo humano (t), es decir, la electricidad segura que pasa a través del cuerpo humano Q = I × t se determina, generalmente 50 mA · s. Es decir, cuando la corriente no es más de 50 mA y la duración de la corriente está dentro de 1 s, la fibrilación ventricular generalmente no ocurre. Sin embargo, si se controla de acuerdo con 50 mA · s, cuando el tiempo de encendido es muy corto y la corriente es grande (por ejemplo, 500 mA × 0,1 s), todavía existe el riesgo de fibrilación ventricular. Aunque menos de 50 mA · s no causará las consecuencias de la electrocución, pero también puede hacer que la persona pierda el conocimiento o cause un accidente con lesiones secundarias. La práctica ha demostrado que usar 30 mA·s como característica de acción del dispositivo de protección contra descargas eléctricas es más adecuado para garantizar la seguridad de uso y fabricación. En comparación con 50 mA·s, su índice de seguridad es 1,67 veces mayor (K = 50/30). El límite de seguridad de "30 mA·s" permite observar que, incluso si la corriente alcanza los 100 mA, siempre que el RCCB/ELCB funcione y corte la alimentación en 0,3 s, el cuerpo humano no causará un peligro mortal. Por lo tanto, el límite de 30 mA·s se ha convertido en la base para la selección de productos RCCB/ELCB.

9. Qué equipos eléctricos deben instalarse con interruptores diferenciales/elctromagnéticos?

Respuesta: La "Especificación Técnica para la Seguridad del Uso Temporal de Electricidad en Obras de Construcción" estipula que "todos los equipos eléctricos en la obra, excepto los de protección y puesta a cero, deben estar equipados con un dispositivo de protección contra fugas al inicio de la línea de carga". Estas disposiciones abordan tres aspectos: 1. Todos los equipos eléctricos en la obra deben estar equipados con interruptores diferenciales (RCCB)/interruptores diferenciales eléctricos (ELCB). Debido a las obras al aire libre, la humedad, la variabilidad del personal y las deficientes conexiones de gestión de equipos, el uso de la electricidad es altamente peligroso, lo que requiere que todos los equipos eléctricos, incluyendo equipos de potencia e iluminación, equipos móviles y fijos, etc., utilicen una fuente de alimentación de voltaje seguro y transformadores de aislamiento. 2. Las medidas originales de puesta a cero (puesta a tierra) de protección, implementadas de acuerdo con la normativa, se mantienen sin cambios. Esta es la medida técnica más básica para el uso seguro de la electricidad y no se puede eliminar. 3. El RCCB/ELCB se instala en el extremo frontal de la línea de carga del equipo eléctrico. El propósito de esto es proteger el equipo eléctrico y al mismo tiempo proteger sus líneas de carga para evitar accidentes por descarga eléctrica causados ​​por daños en el aislamiento de la línea.

10. Por qué se debe instalar un RCCB/ELCB después de conectar la protección a cero (puesta a tierra)?

Respuesta: Independientemente de si la protección está conectada a cero o a tierra, el rango de protección siempre es limitado. Por ejemplo, la "conexión a cero" consiste en conectar la carcasa metálica del equipo eléctrico con el neutro de la red eléctrica e instalar un fusible en el lado de la fuente de alimentación. Cuando un equipo eléctrico sufre un fallo en la carcasa (una fase específica entra en contacto con ella), se produce un cortocircuito monofásico en el neutro relativo. Debido a la elevada corriente de cortocircuito, el fusible se funde rápidamente y la fuente de alimentación se desconecta para su protección. Su principio de funcionamiento consiste en cambiar el "fallo por contacto con la carcasa" a "fallo de cortocircuito monofásico" para obtener un seguro de corte por corriente de cortocircuito elevada. Sin embargo, los fallos por contacto con la carcasa en obras no son frecuentes. Las fugas son frecuentes, como las causadas por humedad del equipo, carga excesiva, líneas demasiado largas y aislamiento envejecido. Estas corrientes de fuga son pequeñas y no se pueden cortar rápidamente. Por lo tanto, la falla no se eliminará automáticamente y persistirá durante mucho tiempo. Sin embargo, este tipo de corriente de fuga representa una grave amenaza para la seguridad personal. Por lo tanto, es necesario instalar un RCCB/ELCB más sensible para protección complementaria.

11.Cuáles son los tipos de RCCB/ELCB?

Respuesta: El RCCB/ELCB se clasifica de diferentes maneras para cumplir con la selección de uso. Por ejemplo, según el modo de acción, se puede dividir en tipo de acción de voltaje y tipo de acción de corriente; según el mecanismo de acción, hay tipo de interruptor y tipo de relé; según el número de polos y líneas, hay unipolar de dos cables, bipolar, bipolar de tres cables, etc. Lo siguiente se clasifica según la sensibilidad de acción y el tiempo de acción: ①Según la sensibilidad de acción, se puede dividir en: Alta sensibilidad: la corriente de acción de fuga es inferior a 30 mA; Sensibilidad media: 30 ~ 1000 mA; Baja sensibilidad: superior a 1000 mA. ②Según el tiempo de acción, se puede dividir en: tipo rápido: el tiempo de acción de fuga es inferior a 0,1 s; tipo de retardo: el tiempo de acción es superior a 0,1 s, entre 0,1-2 s; tipo de tiempo inverso: a medida que aumenta la corriente de fuga, el tiempo de acción de fuga disminuye ligeramente. Cuando se utiliza la corriente de funcionamiento de fuga nominal, el tiempo de funcionamiento es de 0,2 a 1 s; cuando la corriente de funcionamiento es 1,4 veces, es 0,1, 0,5 s; cuando la corriente de funcionamiento es 4,4 veces, es menos de 0,05 s.

12.Cuál es la diferencia entre los RCCB/ELCB electrónicos y electromagnéticos?

Respuesta: Según los diferentes métodos de disparo, los RCCB/ELCB se dividen en dos tipos: electrónicos y electromagnéticos: ① Los RCCB/ELCB de tipo de disparo electromagnético utilizan disparadores electromagnéticos como mecanismo intermedio y, cuando se produce una corriente de fuga, el mecanismo se disparará y desconectará la fuente de alimentación. Las desventajas de este tipo de protector son: alto coste y requisitos de proceso de fabricación complejos. Las ventajas son: los componentes electromagnéticos tienen una fuerte resistencia a la antiinterferencia y al impacto (impacto de sobrecorriente y sobretensión); no se requiere fuente de alimentación auxiliar; las características de fuga después de voltaje cero y fallo de fase permanecen sin cambios. ② El RCCB/ELCB electrónico utiliza un amplificador de transistor como mecanismo intermedio. Cuando se produce una fuga, el amplificador la amplifica y la transmite al relé, y el relé controla el interruptor para desconectar la fuente de alimentación. Las ventajas de este tipo de protector son: alta sensibilidad (hasta 5 mA); pequeño error de ajuste, proceso de fabricación simple y bajo coste. Las desventajas son: el transistor tiene una resistencia al impacto débil y una baja resistencia a la interferencia ambiental; requiere energía de trabajo auxiliar (los amplificadores electrónicos generalmente requieren más de diez voltios de energía CC), por lo que las características de fuga se ven afectadas por la fluctuación del voltaje de trabajo; cuando el circuito principal carece de fase, el protector La función de protección se perderá.

13.Cuáles son las funciones de protección del disyuntor de fuga?

Respuesta: El RCCB/ELCB es principalmente un dispositivo que proporciona protección cuando el equipo eléctrico tiene una falla de fuga. Al instalar el RCCB/ELCB, se debe instalar adicionalmente un dispositivo de protección contra sobrecorriente. Cuando se utiliza un fusible como protección contra cortocircuitos, la selección de sus especificaciones debe ser compatible con la capacidad de encendido y apagado del RCCB/ELCB. En la actualidad, se utiliza ampliamente un interruptor automático de circuito de fuga que combina un dispositivo de protección contra fugas con un interruptor de potencia (interruptor automático de circuito de aire). Este nuevo tipo de interruptor de potencia tiene los efectos de protección contra cortocircuitos, sobrecargas, fugas y subtensión. Durante la instalación, el circuito se simplifica, el volumen de la caja eléctrica se reduce y la gestión es conveniente. El significado del modelo de placa de identificación del interruptor automático de circuito de fuga es el siguiente: Preste atención al usarlo, porque el interruptor automático de circuito de fuga tiene múltiples propiedades de protección. Cuando ocurre un disparo, se debe identificar la causa de la falla: Cuando el interruptor automático de circuito de fuga se desconecta debido a un cortocircuito, se debe abrir la tapa para verificar si el contacto Hay quemaduras o picaduras graves; Cuando el circuito se sobrecarga y se dispara, no se puede reconectar inmediatamente. Dado que el disyuntor está equipado con un relé térmico como protección contra sobrecarga, cuando la corriente es superior a la nominal, el bimetal se dobla para separar los contactos. Los contactos deben reconectarse después de que el bimetal se enfríe naturalmente y se restablezca. Cuando un disparo es causado por una falla de fuga, se debe encontrar la causa y eliminar la falla antes de reconectar. El cierre forzado está estrictamente prohibido. Cuando el disyuntor de fuga se rompe y se dispara, la manija en forma de L está en la posición central. Al reconectar, la manija de operación debe moverse hacia abajo (posición de ruptura) para volver a bloquear el mecanismo de operación y luego cerrar hacia arriba. Los disyuntores de fuga se pueden utilizar para conmutar aparatos que no se operan frecuentemente en líneas eléctricas de gran capacidad (más de 4,5 kW).

14. Cómo elegir un RCCB/ELCB?

Respuesta: La selección de RCCB/ELCB debe seleccionarse de acuerdo con el propósito de uso y las condiciones de operación: Seleccione de acuerdo con el propósito de protección: ① Para el propósito de prevenir descargas eléctricas personales. Instalado al final de la línea, seleccione un RCCB/ELCB de tipo rápido y de alta sensibilidad. ② Para circuitos derivados que se usan junto con la conexión a tierra del equipo para el propósito de prevenir descargas eléctricas, seleccione RCCB/ELCB de sensibilidad media y rápidos. ③ La línea principal utilizada para prevenir incendios causados ​​por fugas y para proteger líneas y equipos debe usar RCCB/ELCB de tipo de retardo de tiempo y sensibilidad media. Seleccione de acuerdo con el modo de suministro de energía: ① Cuando proteja líneas monofásicas (equipos), use RCCB/ELCB unipolares de dos cables o bipolares. ② Cuando proteja líneas trifásicas (equipos), use productos tripolares. ③ Cuando haya productos trifásicos y monofásicos, elija productos tripolares de cuatro cables o tetrapolares. Al seleccionar el número de polos del RCCB/ELCB, este debe ser compatible con el número de líneas a proteger. El número de polos del protector se refiere al número de cables que los contactos internos del interruptor pueden desconectar. Por ejemplo, un protector tripolar significa que los contactos del interruptor pueden desconectar tres cables. Los protectores unipolares, bipolares, bipolares, tripolares y tripolares de cuatro cables tienen un cable neutro que pasa directamente a través del elemento de detección de fugas sin desconectarse. El terminal de la carcasa del protector está marcado con el símbolo "N" para indicar la conexión. Está estrictamente prohibido conectar este terminal con el cable de protección. Cabe destacar que el RCCB/ELCB tripolar no es adecuado para equipos eléctricos monofásicos de dos cables (o monofásicos de tres cables). Tampoco es apropiado usar el RCCB/ELCB tetrapolar para equipos eléctricos trifásicos de tres cables. No está permitido usar el RCCB/ELCB tripolar trifásico para reemplazar el RCCB/ELCB trifásico de cuatro polos.

15. De acuerdo a los requerimientos de distribución jerárquica de energía, cuántas configuraciones debe tener el cuadro eléctrico?

Respuesta: En la obra, generalmente se utiliza una distribución eléctrica de tres niveles, por lo que las cajas eléctricas también deben instalarse según los niveles. Es decir, debajo de la caja de distribución principal se encuentra una caja de distribución, debajo de esta, una caja de interruptores y, a continuación, el equipo eléctrico. La caja de distribución representa el sistema de distribución eléctrica, la fuente de alimentación y los equipos eléctricos.

El enlace central de la transmisión y distribución de energía entre equipos es un dispositivo eléctrico específico para distribuir energía, y todos los niveles de distribución se realizan a través de la caja de distribución. La caja de distribución principal controla la distribución de energía de todo el sistema, y ​​la caja de distribución controla la distribución de energía de cada ramal. La caja de distribución es el extremo del sistema de distribución de energía, y más abajo se encuentran los equipos eléctricos. Cada equipo eléctrico está controlado por su propia caja de distribución dedicada, que implementa una máquina y una puerta. No utilice una caja de distribución para varios dispositivos para evitar accidentes por mal funcionamiento; tampoco combine el control de energía e iluminación en una caja de distribución para evitar que fallas en la línea eléctrica afecten la iluminación. La caja de distribución está conectada a la fuente de alimentación y a los equipos eléctricos, que se operan con frecuencia y son peligrosos, por lo que se debe prestar atención. La selección de componentes eléctricos en la caja eléctrica debe ser compatible con el cableado y los equipos eléctricos. La caja eléctrica debe instalarse vertical y firmemente, dejando espacio libre alrededor, sin agua, escombros en el suelo, fuentes de calor ni vibraciones cercanas, y debe ser resistente a la lluvia y al polvo. La distancia entre la caja de interruptores y el equipo fijo controlado no debe superar los 3 m.

16.Por qué utilizar protección jerárquica?

Respuesta: Debido a que el suministro y la distribución de energía de bajo voltaje generalmente utilizan una distribución de energía jerárquica. Si el RCCB/ELCB solo se instala al final de la línea (en la caja de interruptores), aunque la línea defectuosa se puede desconectar cuando ocurre una fuga, el rango de protección es pequeño; de manera similar, si solo la línea troncal derivada (en la caja de distribución) o la línea troncal (la caja de distribución principal) Dentro) Instale un RCCB/ELCB. Aunque el rango de protección es grande, si un cierto equipo eléctrico se dispara por una fuga, causará todos los cortes de energía de todo el sistema, lo que afectará el funcionamiento normal del equipo sin problemas y es inconveniente para encontrar el accidente. Obviamente, estos métodos de protección son inadecuados. Lugar. Por lo tanto, en respuesta a diferentes requisitos, como líneas y cargas, se deben instalar protectores con diferentes características de acción contra fugas en la red de baja tensión, las líneas derivadas y el final de la línea para formar una red de protección contra fugas jerárquica. En la protección jerárquica, los rangos de protección seleccionados en todos los niveles deben cooperar entre sí para garantizar que el RCCB/ELCB no salte en caso de una falla por fuga o descarga eléctrica personal en el extremo; al mismo tiempo, se requiere que cuando el protector de nivel inferior falle, el protector de nivel superior actúe para remediar las circunstancias inesperadas de falla de nivel inferior. La implementación de la protección jerárquica permite que cada equipo eléctrico tenga más de dos niveles de medidas de protección contra fugas, lo que no solo crea condiciones de operación seguras para los equipos eléctricos en el extremo de todas las líneas de la red eléctrica de baja tensión, sino que también proporciona múltiples contactos directos e indirectos para la seguridad personal. Protección, y puede minimizar el alcance de los cortes de energía cuando ocurre una falla y es fácil encontrar y localizar el punto de falla, lo que tiene un efecto positivo en el nivel de consumo eléctrico seguro, reduciendo los accidentes por descargas eléctricas y garantizando la seguridad operativa.

Diagrama esquemático adjunto de RCCB/ELCB:

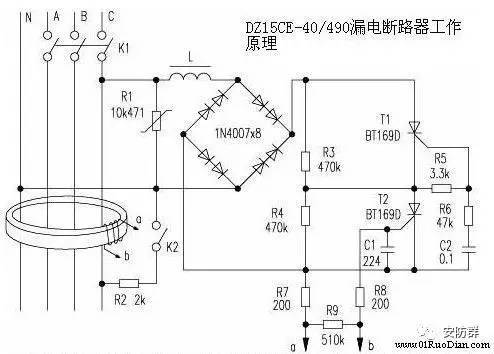

En la figura, L es una bobina electromagnética que acciona la desconexión del interruptor de cuchilla K1 en caso de fuga. Además, se utilizan dos 1N4007 en serie en cada brazo del puente para aumentar la tensión no disruptiva. Las resistencias de R3 y R4 son muy elevadas, por lo que, al cerrar K1, la corriente que circula por L es muy pequeña, insuficiente para la desconexión de K1. R3 y R4 son las resistencias de ecualización de tensión de los SCR T1 y T2, lo que reduce los requisitos de resistencia de tensión de estos. K2 es un botón de prueba que simula una fuga. Al pulsar el botón de prueba K2, se conecta K2, lo que equivale a una fuga de tierra del cable de tensión externo. De esta forma, la suma vectorial de la corriente que atraviesa la línea trifásica y la línea neutra del anillo magnético no es cero. Se produce una tensión inducida en ambos extremos de b, que activa inmediatamente la conexión de T2. Dado que C2 tiene una tensión predefinida, tras activarse T2, C2 se descarga a través de R6, R5 y T2, generando una tensión en R5 que activa T1. Tras activarse T1 y T2, la corriente que fluye a través de L aumenta, lo que activa el electroimán y desactiva el interruptor de accionamiento K1. La función del botón de prueba es comprobar si el dispositivo funciona correctamente en todo momento. El principio de la acción del electroimán ante una fuga en el equipo eléctrico es el mismo. R1 es un varistor que protege contra sobretensiones.
