Función y principio de funcionamiento, parámetros técnicos y selección de RCCB/ELCB

(1) Función: Se utiliza principalmente para cortar rápidamente el suministro eléctrico en caso de descarga eléctrica o fuga, garantizando así la seguridad personal y evitando accidentes por descarga eléctrica. Algunos interruptores diferenciales/interruptores diferenciales eléctricos también cuentan con protección contra sobrecargas y cortocircuitos, que se utilizan para arrancar y parar el motor con poca frecuencia.

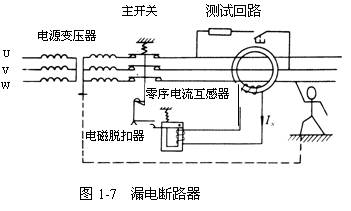

(2) Principio de funcionamiento: Cuando funciona normalmente, independientemente de si la carga trifásica está equilibrada o no, la suma del fasor de corriente trifásica que pasa por el circuito principal del transformador de corriente de secuencia cero es igual a cero, por lo que no hay fuerza electromotriz inducida en el devanado secundario y el RCCB/ELCB funciona en estado cerrado. Si se produce una fuga eléctrica o un accidente de descarga eléctrica, la suma de la corriente trifásica ya no es igual a cero, sino igual a un cierto valor de corriente Is. Is formará un bucle a través del cuerpo humano, la tierra y el punto neutro del transformador, de modo que el lado secundario del transformador de corriente de secuencia cero genera una fuerza electromotriz inducida correspondiente a Is, que se suma a la unidad de disparo. Cuando Is alcanza un cierto valor, la unidad de disparo actuará. Empuje el bloqueo del interruptor principal para desconectar el circuito principal.

(3) Parámetros y tipos

Parámetros: corriente nominal, corriente nominal de funcionamiento de fuga, tiempo nominal de funcionamiento de fuga.

Tipo: Según el modo de acción, se puede dividir en tipo de acción de voltaje y tipo de acción de corriente; según el mecanismo de acción, hay tipo de interruptor y tipo de relé; según el número de polos y líneas, hay unipolar de dos cables, bipolar, bipolar de tres cables, etc.

(4) Selección: El RCCB/ELCB debe seleccionarse de acuerdo con el propósito de uso y las condiciones de operación:

Elija según la finalidad de uso:

① Para prevenir descargas eléctricas personales, se recomienda instalar un interruptor diferencial/interruptor diferencial de alta sensibilidad y tipo rápido al final de la línea.

② Para circuitos derivados que se utilizan junto con la conexión a tierra del equipo con el fin de evitar descargas eléctricas, seleccione RCCB/ELCB de sensibilidad media y rápidos.

③La línea principal utilizada para prevenir incendios provocados por fugas y para proteger líneas y equipos debe utilizar un RCCB/ELCB de tipo retardo de tiempo y sensibilidad media.

Según el modo de alimentación:

① Al proteger líneas monofásicas (equipos), utilice RCCB/ELCB unipolares de dos cables o bipolares.

②Al proteger líneas trifásicas (equipos), elija productos tripolares.

③Cuando haya tanto sistemas trifásicos como monofásicos, elija productos tripolares de cuatro cables o de cuatro polos.

5) Cómo utilizar

① Al seleccionar el número de polos del RCCB/ELCB, debe ser compatible con el número de líneas a proteger.

②Verifique la confiabilidad de la fuga después de instalar el medidor de vatios-hora y el fusible, y revíselo periódicamente.
