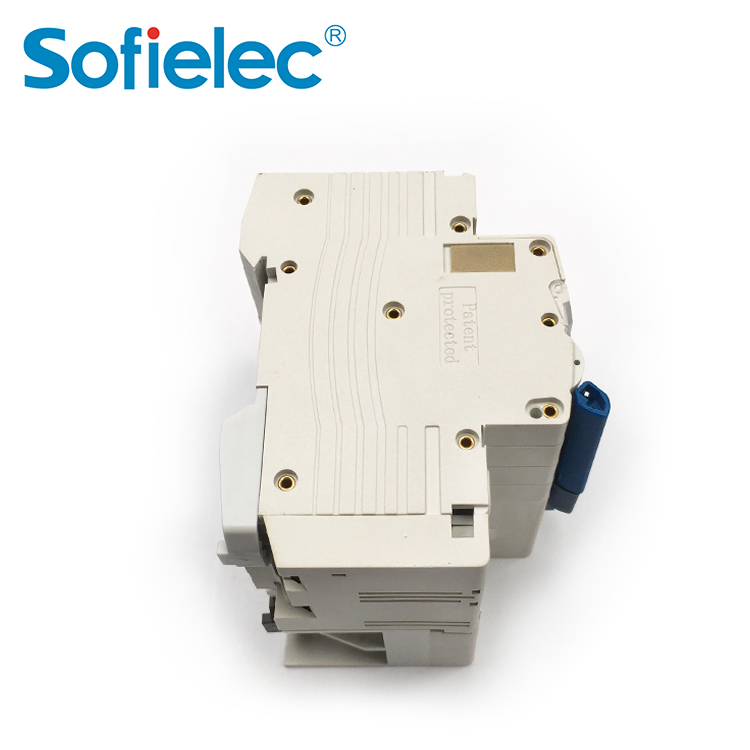

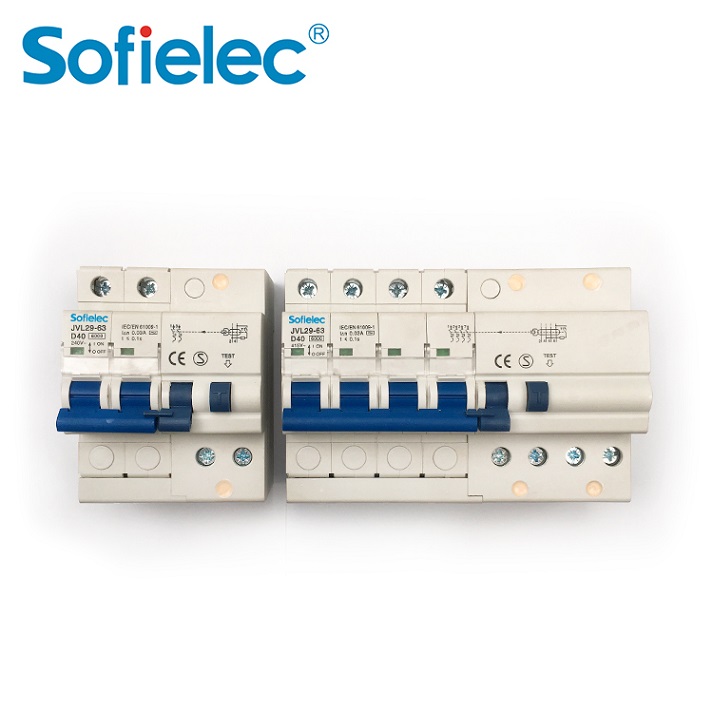

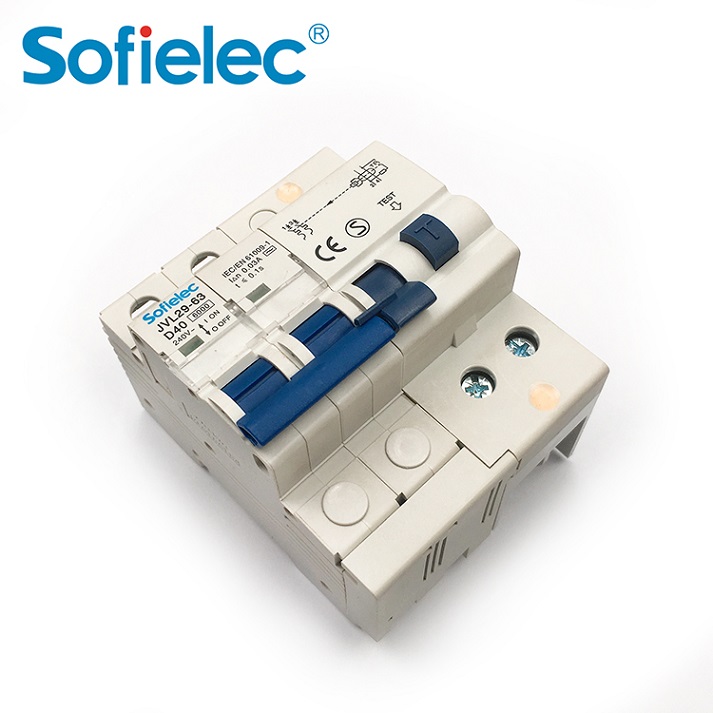

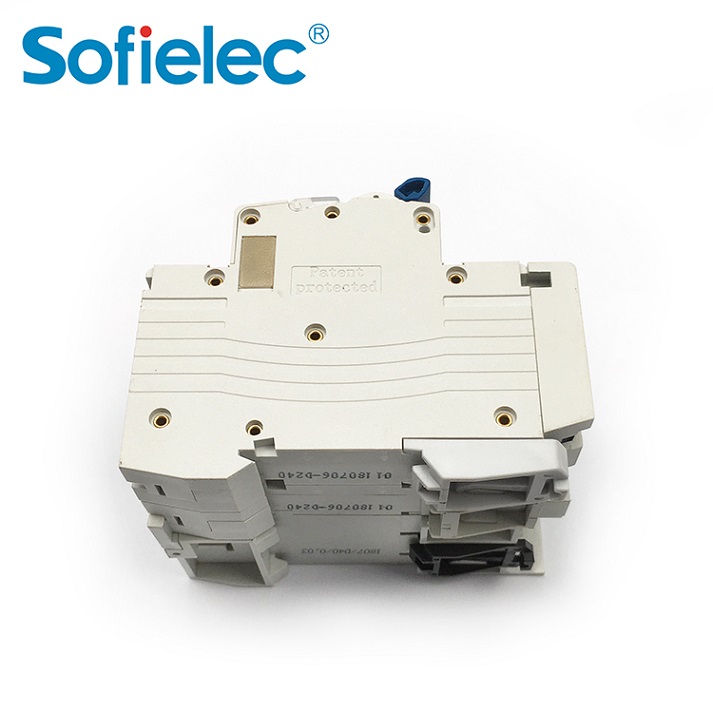

JVL29-63 es aplicable a corriente de funcionamiento residual con voltaje nominal
230 V/400 V, frecuencia 50/60 Hz y corriente nominal de hasta 63 A. Se utiliza para realizar...
Protección contra descargas eléctricas humanas, así como protección contra sobrecorriente y cortocircuito.
Protección para equipos de línea en edificios o lugares similares, también puede proporcionar la
protección contra el peligro de incendio causado por la corriente de falla que resulta de la
Daños en el equipo eléctrico.
El disyuntor es aplicable a diversos campos como la industria, el comercio, la alta
edificio de gran altura, edificio civil, etc.
| Categorías | Disyuntor superior de 10 kA serie 16 |
| Polo No | 1P+N, 2P, 3P, 3P+N, 4P |
| Características de la corriente residual | Ac, A |
| Corriente nominal (A) | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Curva de disparo | B, C, D |
| Capacidad nominal de cortocircuito | 6 kA |
| Tensión nominal | 230/400 V CA |
| Frecuencia nominal | 50/60 Hz |
| Corriente residual de funcionamiento nominal (A) | 0,03, 0,1, 0,3 |
| Duración del viaje | instantáneo≤0,1 s |
| Resistencia electromecánica | 4000 ciclos |

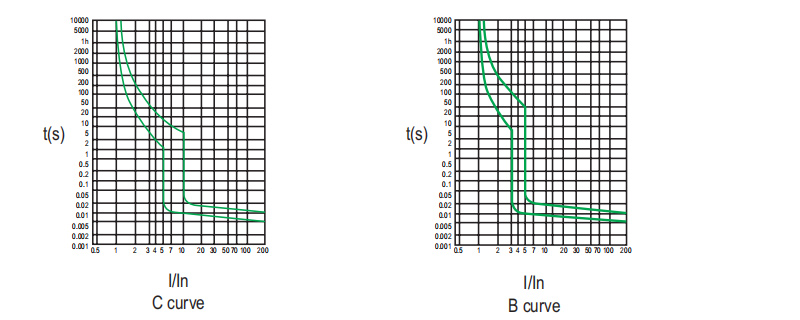

Curva característica

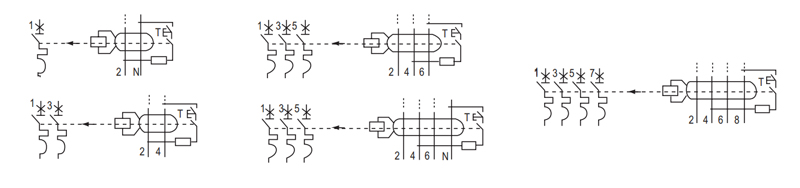

Diagrama de cableado
Características de protección contra sobrecargas de corriente
| Procedimiento de prueba | Tipo | Corriente de prueba | Estado inicial | Límite de tiempo de disparo o no disparo | Resultado esperado | Observación |
| a | B, C, D | 1,13 pulgadas | frío | t≥1h | sin tropiezo | |
| b | B, C, D | 1,45 pulgadas | Después de la prueba | t<1h | tropezando | Corriente en los 5 s en el aumento de estabilidad |
| do | B, C, D | 2,55 pulgadas | frío | 1s 1s32A) | tropezando | |
| d | B | 3 pulgadas | frío | t≤0,1 s | sin tropiezos | Enciende el interruptor auxiliar a cerrar la corriente |
| do | 5 pulgadas | |||||
| D | 10 pulgadas | |||||
| mi | B | 5 pulgadas | frío | t<0,1 s | tropezando | Enciende el interruptor auxiliar a cerrar la corriente |
| do | 10 pulgadas | |||||
| D | 20 pulgadas |
Nota: La prueba del ítem (a) se realizará a la temperatura de referencia (30~35) °C. Si la prueba se realiza a otras temperaturas, se deberá tener en cuenta la compensación de temperatura.
Tiempo de interrupción de la acción de corriente residual
| tipo | En/A | Yo/A | La corriente residual (I△) corresponde al siguiente tiempo de ruptura (S) | |||||
| Yo△n | 2 I△n | 5I△n | 5A, 10A, 20A, 100A, 200A, 500A | Yo△t | ||||
general tipo | cualquier valor | cualquier valor | 0.3 | 0,15 | 0.04 | 0.04 | 0.04 | Tiempo máximo de descanso |
El RCBO de tipo general cuya corriente I△n es 0,03 mA o menos puede utilizar 0,25 A en lugar de 5 I△n.
