| Categorías | AFDD |
| Modelo | AFDD |
| Polo No | 1P+N |
| Tensión nominal | CA 230 |
| Corriente nominal (A) | 6A, 10A, 16A, 20A, 25A y 32A |
| Curva de disparo | ANTES DE CRISTO |
| Frecuencia nominal | 50/60 Hz |
| Clase limitadora de energía | 3 |
| Tensión nominal soportada al impulso | 6,2 kV |
| Par de apriete | 20 Nm |
| Alta capacidad de ruptura en cortocircuito (Icn) | 6 kA |
| Resistencia electromecánica | 10000 |
| Condiciones de pago | Carta de crédito, Western Union, MoneyGram, Transferencia bancaria, Paypal |
Datos técnicos
l Polo n.°: 1P+N |
l Tensión nominal: CA 230 |
l Corriente nominal (A): 6A, 10A, 16A, 20A, 25A y 32A |
l Curva de disparo: B, C, |
l Alta capacidad de ruptura de cortocircuito (lcn): 6kA |
l Frecuencia nominal: 50/60Hz |
l Clase de limitación energética: 3 |
l Tensión nominal soportada al impulso: 6,2 kV |
l Resistencia electromecánica: 10000 |
l Indicación de la posición del contacto |
l Par de apriete: 2,0 Nm |
l Terminal de conexión:Terminal de tornillo Terminal de pilar con abrazadera |
l Capacidad de conexión: Conductor rígido hasta 25mm2 |
l Par de apriete: 2,0 Nm |
l Instalación: En carril DIN simétrico de 35,5 mm Montaje en panel |
l Altura de conexión del terminal: 21 mm |
Información general
La unidad de detección de arco reconocerá fallas de arco en serie, en paralelo y a tierra tanto en circuitos radiales como en anillo. (Tenga en cuenta que las fallas en serie en un circuito en anillo no siempre conducen a una falla de arco debido a que la energía fluye a ambos lados de la falla con el mismo voltaje potencial.
Estas unidades deben apagarse cuando se realizan pruebas de aislamiento para evitar daños al AFDD.
El AFDD debe probarse todos los meses presionando el botón Prueba.
Par de apriete recomendado para tornillos de terminal: 2 Nm

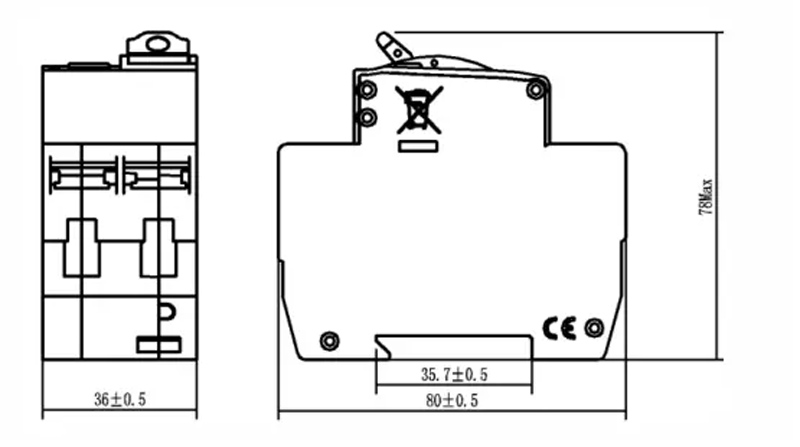

Dimensiones generales y de instalación
