| Categorías | Accesorio para disyuntor |
| Tensión de entrada nominal | 230 V CA |
| Tensión nominal de salida | 4, 6, 8, 12, 16, 24 V |
| Frecuencia nominal | 50/60 Hz |
| Potencia nominal de salida | 8VA |
| Consumo | 1,15 W |
| Período de servicio | funcionamiento continuo |
| Clase de contaminación | 2 |
| Terminales de conexión | Terminal de pilar con abrazadera |
| Capacidad de conexión | conductor rígido de 10 mm² |
| Altura de conexión del terminal | Alto=15,5 mm |
Datos técnicos
l Tensión de entrada nominal: 230 V CA |
l Tensión nominal de salida: |

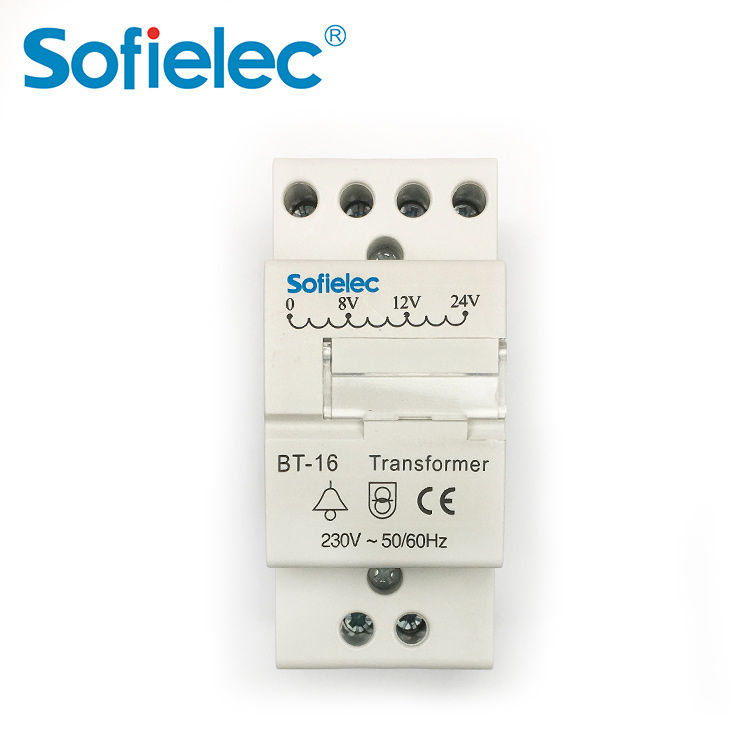

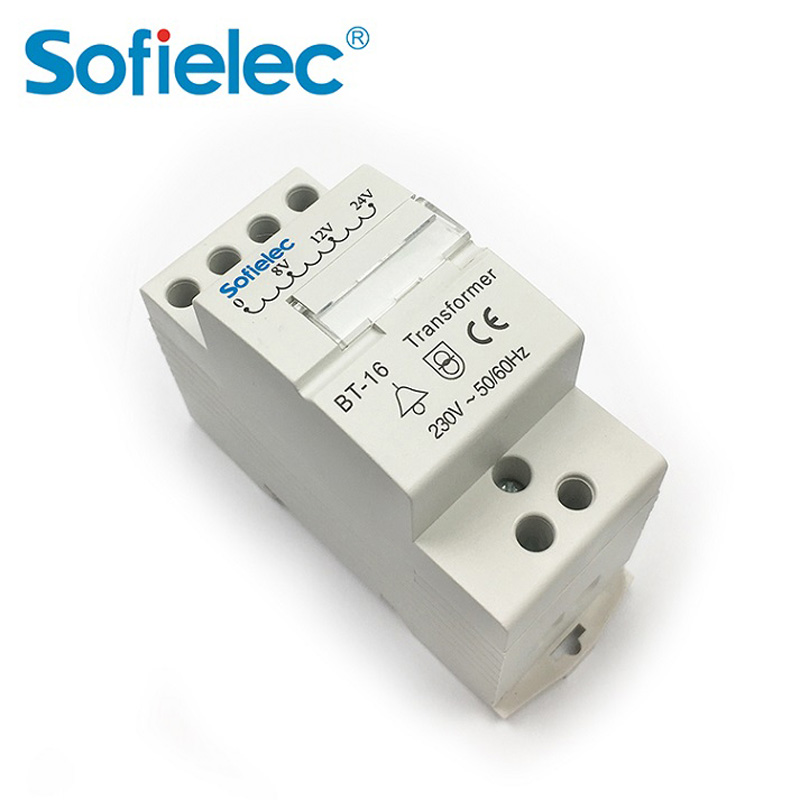

l BT16: 8, 12, 24 V |
BT8: 4, 6, 8, 12, 16, 24 V |
l Frecuencia nominal: 50/60Hz |
l Potencia nominal de salida: 8VA |
l Consumo: 1,15W |
l Periodo de servicio: funcionamiento continuo |
l Clase de contaminación: 2 |
l Terminales de conexión: terminal de pilar con abrazadera |
l Capacidad de conexión: conductor rígido 10mm² |
l Instalación: En carril DIN simétrico de 35 mm |
l Altura de conexión del terminal: H=15,5 mm |
Construcción y características
Separación eléctrica segura entre el circuito primario y el secundario
Proporciona un voltaje extra bajo de hasta 24 V
Aumento de bajas temperaturas
Alta precisión de salida
Capacidad de sobrecarga adicional hasta un 25% en 24 horas
Aplicación
Aplicable a circuitos con tensión nominal 230 V~ y frecuencia nominal 50/60 Hz, utilizado para alimentar timbres eléctricos de tensión extra baja.

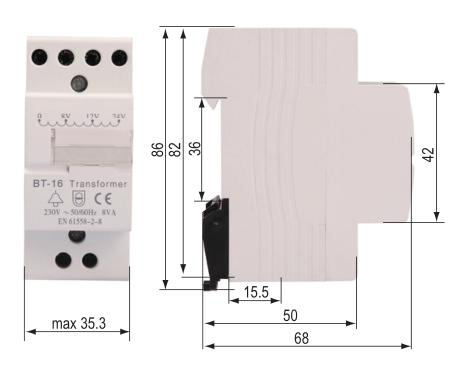

Dimensiones generales y de instalación
