| Categorías | Contactor |
| Modelo | Contactor CC BCH8 |
| Tensión nominal | 1P2P 250 V CC/3P4P CC |
| Frecuencia | 50/60 Hz |
| Eléctrico | 100000 |
| Protección de aislamiento | 500 V CC |
| Grado de contaminación | 2 |
| Tensión nominal soportada al impulso | 2,5 kV |
| Temperatura de funcionamiento | -5℃~+60℃ |
| Temperatura de almacenamiento | -40℃~+70℃ |

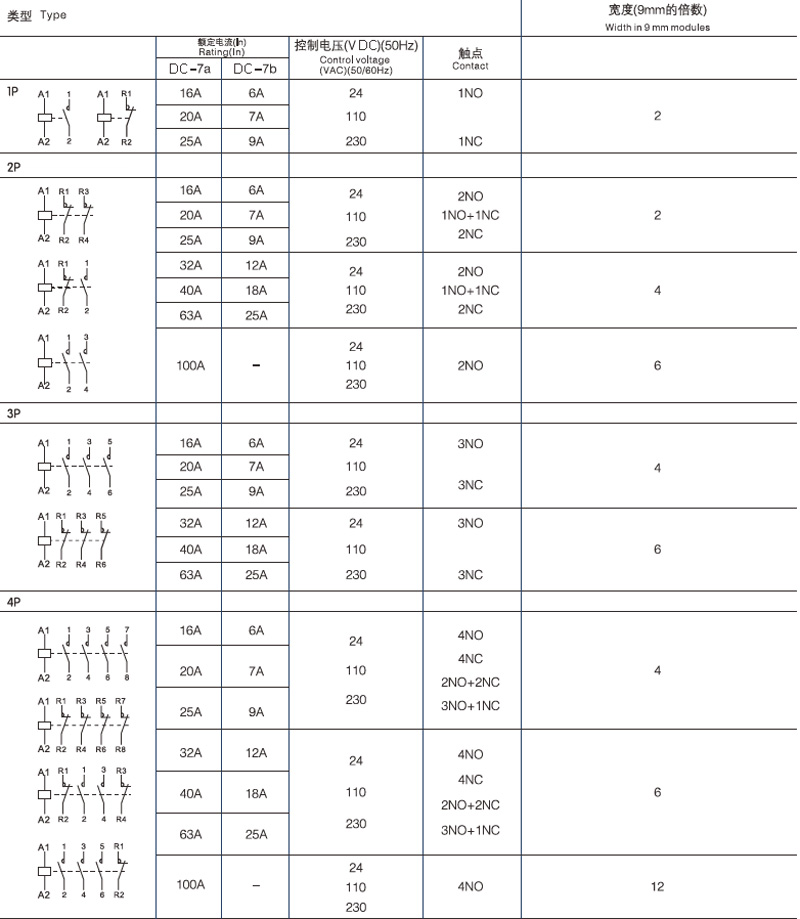

Números de catálogo
Datos técnicos
| Circuito de potencia | ||
| (Ue) Tensión nominal (Ue) | 1P,2P | 250 V CC |
| 3P, 4P | 400 V CC | |
| Frecuencia | 50/60 Hz | |
| Resistencia (PC) | ||
| Eléctrico | 100.000次 | |
| Número máximo de operaciones de conmutación al día | 100 | |
| Características adicionales | ||
| Grado de contaminación | 500 V CC | |
| Grado de contaminación | 2 | |
| Tensión nominal soportada al impulso (Uimp) | 2,5 kV (4 kV a 12/24/48 VCC) | |
| (IEC 60529) Grado de protección (IEC 60529) | Solo dispositivo | IP20 |
| Dispositivo en carcasa modular | IP50 | |
| Temperatura de funcionamiento | -5℃~+60℃ | |
| Temperatura de almacenamiento | -40℃~+70℃ | |
| Tropicalización (IEC 60068-1) | Tratamiento 2 (humedad relativa del 95 % a 55 ℃) | |
Cumplimiento de ELSV (voltaje de seguridad extra bajo) para versiones de 12/24/48 V CA | ||
El control del producto cumple con los requisitos SELV (tensión extra baja de seguridad). | ||

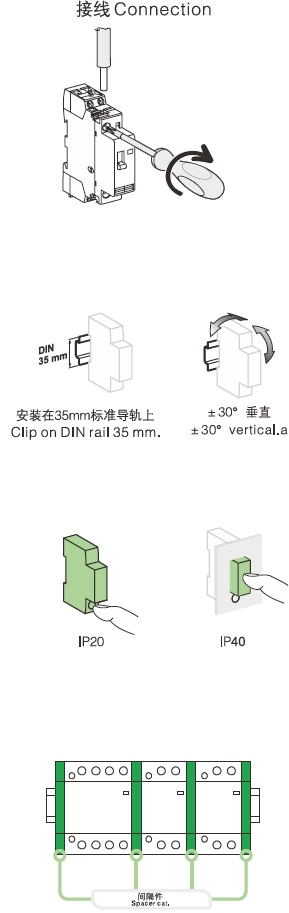

Conexión
Consumo
| Tipo | ||||||||
Raring(ln) | Voltaje controlado (VCC) (50/60 Hz) | Consumo | Máxima potencia | |||||
| DC-7a | DC-7b | Tenencia | Irrupción | |||||
| 1P | 25A | 9A | 230...240 | 2,7 VA | 9,2 VA | 1,2 W | ||
| 2P | 16A | 6A | 230...240 | 2,7 VA | 9,2 VA | 1,2 W | ||
| 20A | 7A | 230...240 | 2,7 VA | 9,2 VA | 1,2 W | |||
| 25A | 9A | 24 | 3,8 VA | 15Va | 1,3 W | |||
| 230...240 | 2,7 VA | 9,2 VA | 1,2 W | |||||
| 230...240 | 2,7 VA | 9,2 VA | 1,2 W | |||||
| 40A | 18A | 220...240 | 4,6 VA | 34 VA | 1,6 W | |||
| 63A | 25A | 220...240 | 4,6 VA | 34 VA | 1,6 W | |||
| 100A | - | 220...240 | 6,5 VA | 53VA | 2,1 W | |||
| 3A | 25A | 9A | 220...240 | 4,6 VA | 34 VA | 1,6 W | ||
| 40A | 18A | 220...240 | 6,5 VA | 53VA | 2,1 W | |||
| 63A | 25A | 220...240 | 6,5 VA | 53VA | 2,1 W | |||
| 4A | 16A | 9A | 220...240 | 4,6 VA | 34 VA | 1,6 W | ||
| 25A | 9A | 24 | 4,6 VA | 34 VA | 1,6 W | |||
| 220...240 | 4,6 VA | 34 VA | 1,6 W | |||||
| 24 | 4,6 VA | 34 VA | 1,6 W | |||||
| 220...240 | 4,6 VA | 34 VA | 1,6 W | |||||
| 220...240 | 4,6 VA | 34 VA | 1,6 W | |||||
| 32A | 12A | 220...240 | 6,5 VA | 53VA | 2,1 W | |||
| 40A | 18A | 220...240 | 6,5 VA | 53VA | 2,1 W | |||
| 63A | 25A | 220...240 | 6,5 VA | 53VA | 2,1 W | |||
| 220...240 | 6,5 VA | 53VA | 2,1 W | |||||
| 220...240 | 6,5 VA | 53VA | 2,1 W | |||||
| 220...240 | 6,5 VA | 53VA | 2,1 W | |||||
| 100A | - | 220...240 | 13VA | 106 VA | 4,2 W | |||

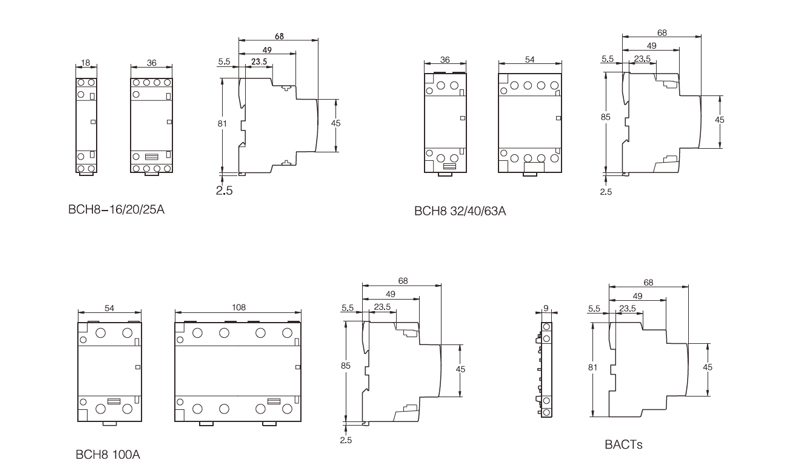

Dimensiones
