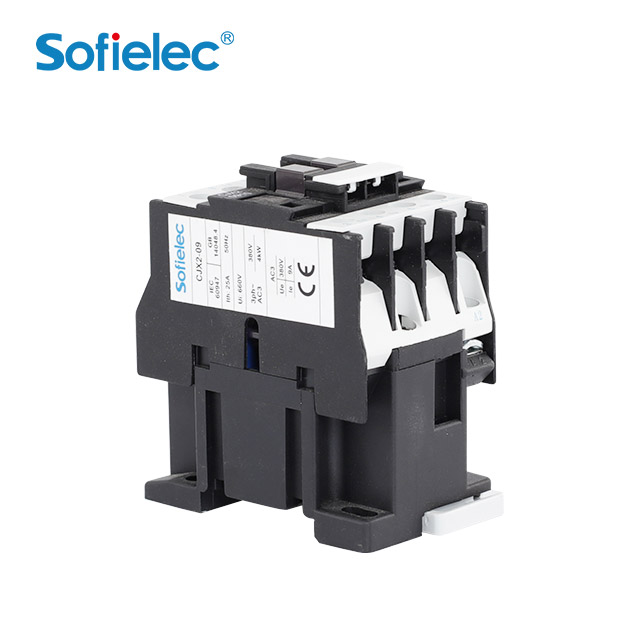

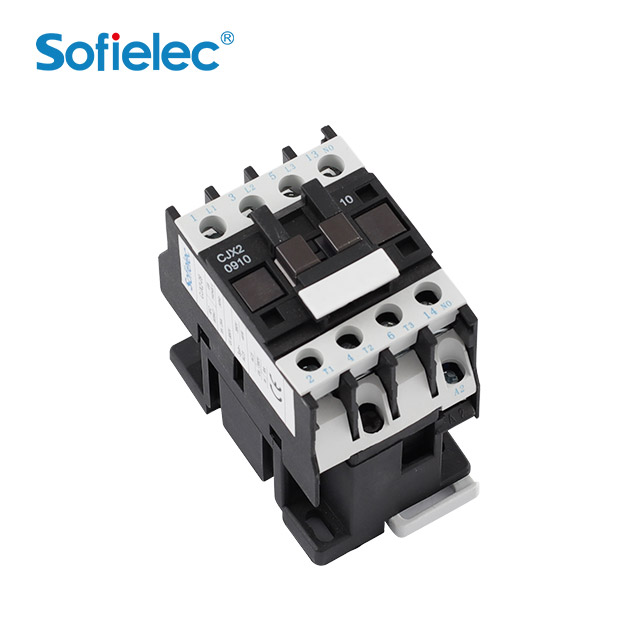

Minicontactor CJX2-09

Ámbito de aplicación

El contactor de CA CJX2 es un equipo eléctrico de uso común para el control de la distribución eléctrica en fábricas. Se utiliza principalmente para canales de comunicación con tensiones de 50-60 Hz a 690 V y corrientes dentro del rango especificado (opcional). Se utiliza principalmente para la conexión y desconexión a larga distancia de circuitos de CA, y es adecuado para el arranque y control frecuentes de motores de CA, rotación directa e inversa, etc. También puede combinarse con relés de sobrecarga térmica adecuados para formar un arrancador electromagnético que protege los circuitos que puedan experimentar sobrecarga operativa.

En circuitos con tensión nominal de trabajo de 380 V y corriente nominal de 620 A, categoría de servicio AC-3, se utiliza para la conexión y desconexión remota de circuitos, y puede formar un arrancador electromagnético con un relé térmico de sobrecarga adecuado para proteger el circuito ante posibles sobrecargas de operación. El contactor es adecuado para el arranque frecuente y el control de motores de CA.

El producto cumple con el estándar GB14048 4. Lec60947-4-1.

Modelo y su significado

4 representa cuatro pares de contactos principales normalmente abiertos, 8 representa dos pares de contactos principales normalmente abiertos, dos pares de contactos principales normalmente cerrados y el número de contactos auxiliares normalmente cerrados

Número de contactos auxiliares normalmente abiertos

380 V por debajo de la corriente nominal de trabajo, categoría de servicio AC-3

Número de serie del diseño

en pequeña escala

Contactor de CA

Condiciones normales de funcionamiento e instalación

● Temperatura del aire ambiente: - 5 ℃ ~ + 40 ℃, y su valor promedio dentro de las 24 horas no debe exceder los + 35 ℃;

● altitud: no más de 2000m;

● Condiciones atmosféricas: A +40 ℃, la humedad relativa no debe superar el 50 %. Se permite una humedad relativa más alta a temperaturas más bajas. La temperatura mínima promedio mensual en el mes más lluvioso no debe superar los 25 ℃, ni la humedad relativa máxima promedio mensual en ese mismo mes debe superar el 90 %. Se deben tomar medidas para evitar la condensación en los productos debido a los cambios de temperatura.

● nivel de contaminación: Nivel 3;

● Categoría de instalación: Clase III;

● Condiciones de instalación: la inclinación entre la superficie de instalación y la superficie vertical no debe ser mayor a ± 5 °;

● Impacto y vibración: el producto debe instalarse y utilizarse en un lugar sin sacudidas, impactos ni vibraciones significativas.

Parámetros principales y rendimiento técnico

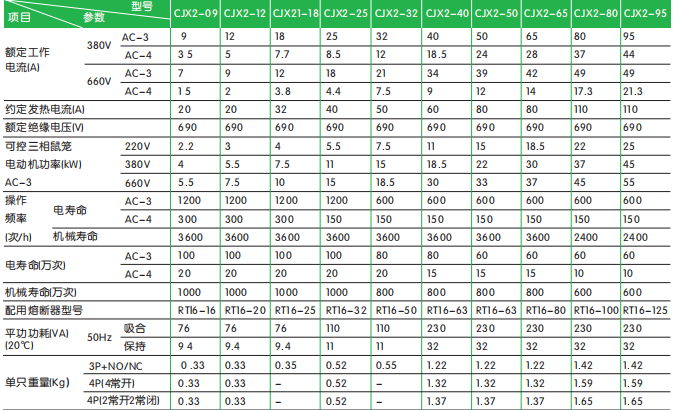

4.1 Se puede adoptar el método de instalación de bloques de construcción y se pueden agregar el grupo de contactos auxiliares, el cabezal de retardo de aire, el relé térmico y otros accesorios para formar una variedad de productos derivados (consulte la Tabla 1)

El contactor de CA 4.2 tiene las características de pequeño volumen, peso ligero, bajo consumo de energía, alta vida útil, seguridad y confiabilidad;

4.3 el cuerpo del contactor tiene un par de contactos auxiliares normalmente abiertos o normalmente cerrados a 32 A y menos, y un par de contactos auxiliares normalmente abiertos y normalmente cerrados a 40 A y más,

Los productos 115a y superiores no disponen de contactos auxiliares. Además, se pueden añadir grupos de contactos auxiliares F4 y F8, cabezales de retardo de aire y otros accesorios.

4.4 Además de la instalación con tornillos, los contactores también se pueden instalar con 35 mm [cjx2-09 ~ 95], 75 mm [cjx2-40 ~ 95] y 2 x 35 mm [CJX2].

1) Instalación de riel de sujeción estándar tipo 15 ~ 170].
