Solicitud
Esta serie de fusibles es adecuada para líneas con tensión nominal de CC de hasta 1500 V y corriente nominal de hasta 125 A. Se conectan en serie y en paralelo con paneles fotovoltaicos y baterías para proporcionar protección contra cortocircuitos al sistema de carga y convertidor. Asimismo, para plantas fotovoltaicas, el inversor Confluence ofrece protección contra cortocircuitos; y para sistemas de generación de energía fotovoltaica, ofrece protección de ruptura rápida contra sobretensiones y sobrecorrientes por cortocircuito, con una capacidad de corte nominal de hasta 50 kA. El producto cumple con los requisitos de las normas de la Comisión Electrotécnica Internacional (CEI) 1EC60269-6 y UL248-19.
Condición de servicio
Temperatura de funcionamiento: -50 °C ~ +90 °C
Altitud: ≤2000m (si desea superar estos 2000m, debe indicar los requisitos, la empresa puede diseñar y desarrollar de acuerdo con los requisitos del cliente).
Categoría de uso
"gPV" significa el fusible de CC con rango completo de capacidad de corte para protección contra sobrecorriente del sistema solar fotovoltaico.
Estructura
La masa fundida de sección transversal variable, compuesta por láminas de plata, se encapsula en un tubo de fusión de porcelana de alta resistencia. Este tubo se llena con arena de cuarzo de alta pureza tratada químicamente y productos químicos especiales como agente extintor de arco. Los dos extremos de la masa fundida se utilizan para la soldadura por puntos y el contacto, que están firmemente conectados eléctricamente.
Características
ESTÁNDAR: IEC60269-6, UL248-19, GB/T13539.6
TENSIÓN NOMINAL: 1500 V CC
CORRIENTE NOMINAL: 15, 16, 20, 25, 30, 32, 35, 40, 45, 50A
CAPACIDAD DE CORTE: 50kA
CONSTRUCCIÓN: Cilíndrica
Con características de extinción de arco forzado

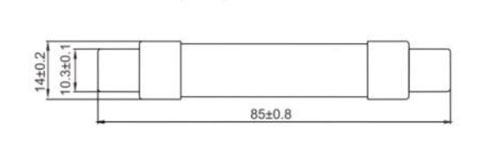

Dimensiones (mm)
