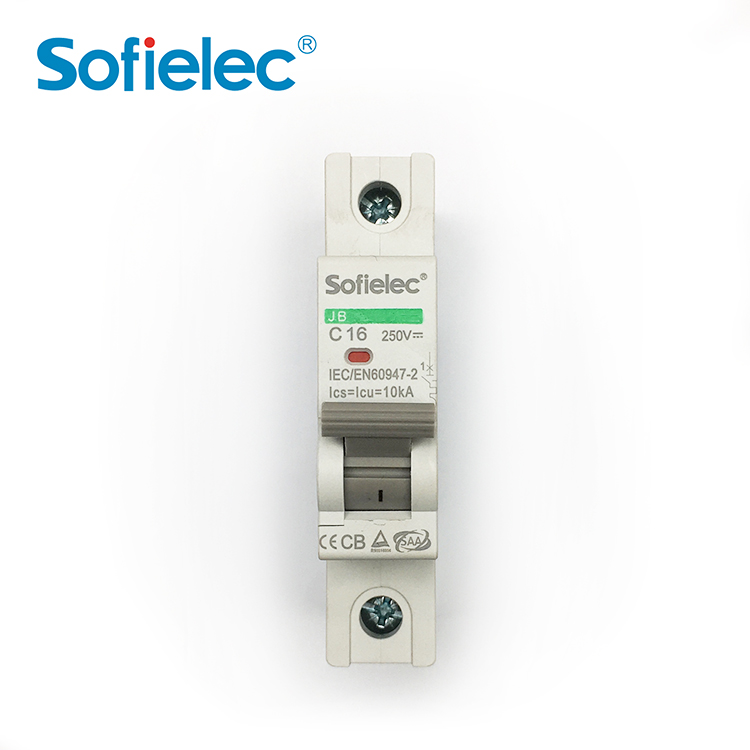

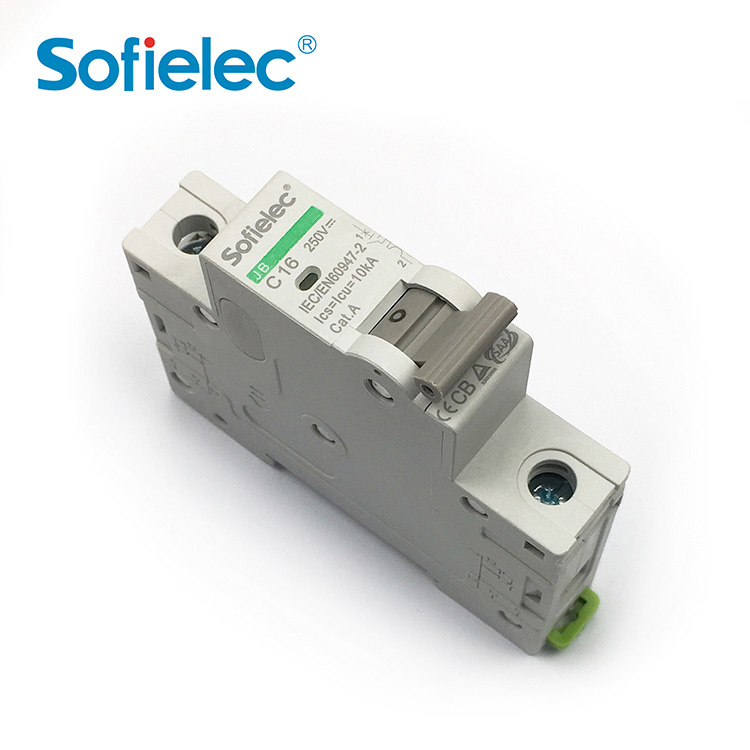

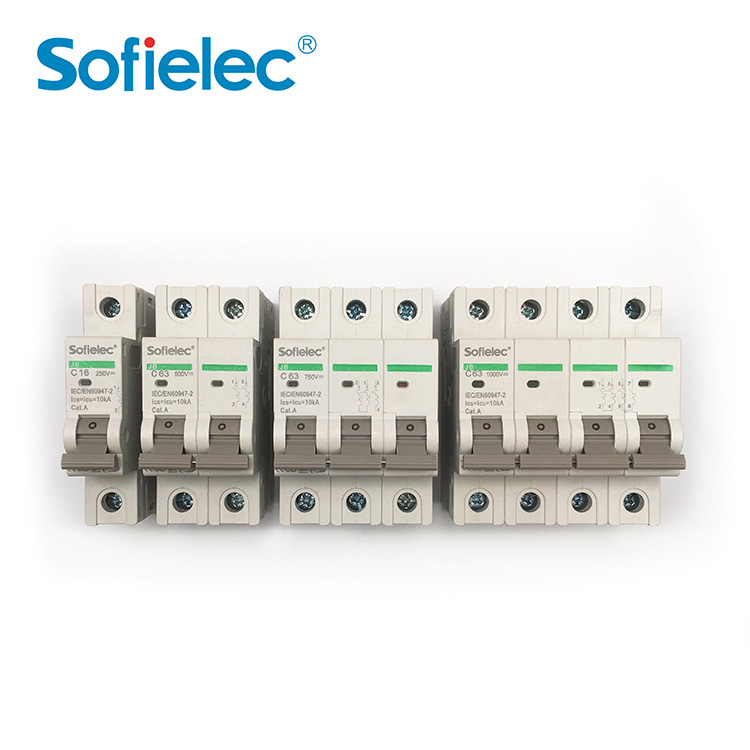

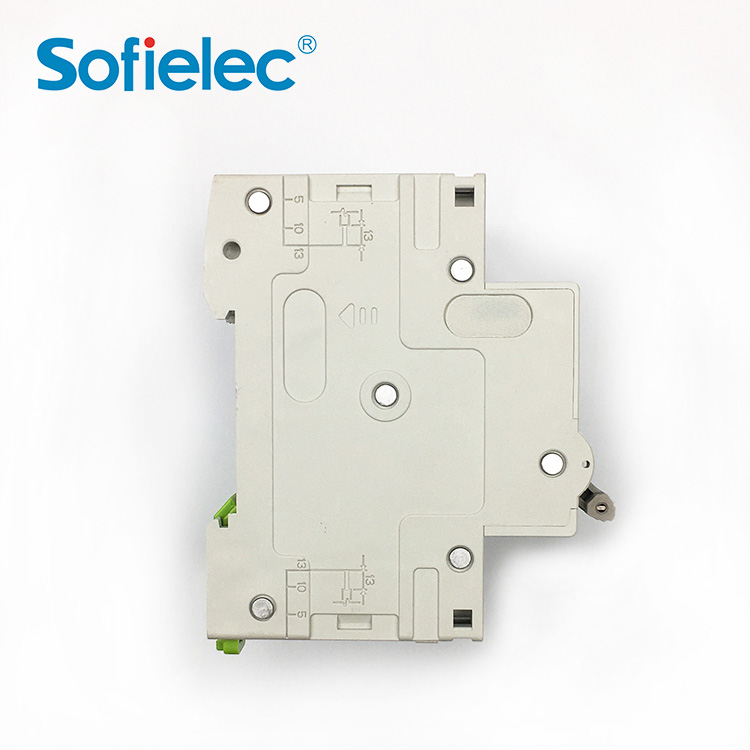

Disyuntor magnetotérmico (MCB) serie CC de 10 KA, no polarizado, 1P, 2P, 3P, 4P hasta 63 A, homologado por SAA, TUV y CB. Barra colectora para energía solar fotovoltaica.

10KA DC series MCB non-polarized, 1P,2P,3P,4P up to 63Amp, SAA,TUV,CB approved. PV SOLAR busbar
10KA DC series MCB non-polarized, 1P,2P,3P,4P up to 63Amp, SAA,TUV,CB approved. PV SOLAR busbar
10KA DC series MCB non-polarized, 1P,2P,3P,4P up to 63Amp, SAA,TUV,CB approved. PV SOLAR busbar
10KA DC series MCB non-polarized, 1P,2P,3P,4P up to 63Amp, SAA,TUV,CB approved. PV SOLAR busbar
10KA DC series MCB non-polarized, 1P,2P,3P,4P up to 63Amp, SAA,TUV,CB approved. PV SOLAR busbar
10KA DC series MCB non-polarized, 1P,2P,3P,4P up to 63Amp, SAA,TUV,CB approved. PV SOLAR busbar

Le invitamos a que nos envíe sus consultas por correo electrónico formal, para que podamos recibir su información sin problemas y responderle con prontitud. Gracias.

Categorías Serie DC
Modelo Tipo JB
Tensión de aislamiento nominal 1000 V CC
Capacidad de ruptura 10 kA
Voltaje de impulso 4 kV
Conexión eléctrica Por la parte inferior para entrar y salir
Número de polos 1P 2P 3P 4P
Capacidad nominal de ruptura en servicio 100 % de la UCI
Mecánico 20.000 ciclos
Grado de contaminación 2
Categoría A (sin retardo de acuerdo con IEC/EN 60947-2 st
Tropicalización Humedad relativa: 95 % a 55°C de acuerdo con
Condiciones de pago Carta de crédito, Western Union, MoneyGram, Transferencia bancaria, Paypal
Construcción y características

El JB es un interruptor automático de CC diseñado para instalaciones fotovoltaicas multicadena. Este interruptor automático está diseñado para proteger los cables ubicados entre cada cadena de módulos fotovoltaicos y el inversor fotovoltaico contra sobrecargas y cortocircuitos (véase el diagrama de aplicación).

Combinado con un interruptor, el JB se instalará en un recinto de protección fotovoltaica de cadena al final de cada cadena de módulos fotovoltaicos.

Se puede bloquear (mediante un dispositivo de candado) en la posición OFF como medida de seguridad para la extracción del inversor fotovoltaico.

Dado que una corriente de falla puede fluir en dirección inversa a la corriente de operación, el JB puede detectar y proteger contra cualquier corriente bidireccional.

Para garantizar la seguridad de la instalación, es necesario, dependiendo de los distintos tipos de aplicación, combinar el JB con:

■ un dispositivo de corriente residual en el extremo de CA,

■ un detector de paso de falla (dispositivo de monitoreo de aislamiento) en el extremo de CC

■ un disyuntor de protección de tierra en el extremo de CC

En todos los casos será necesaria una acción rápida en el sitio para eliminar la falla (la protección no está garantizada en caso de doble falla).

JB no es sensible a la polaridad: los cables (+) y (-) pueden invertirse sin ningún riesgo.

El JB se entrega con tres barreras entre polos para proporcionar una mayor distancia de aislamiento entre dos conectores adyacentes.

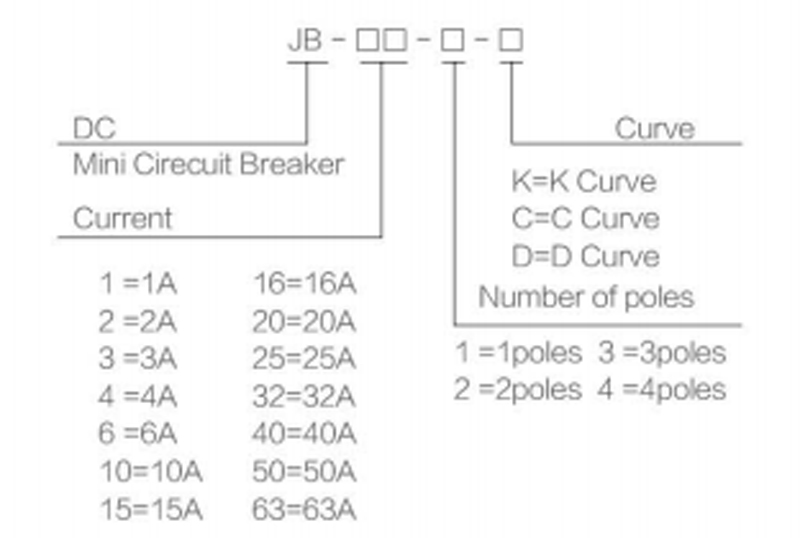

Significado y modelos de clasificación

Significado y modelos de clasificación

Características principales
Tensión de funcionamiento (Ue)

1P=250 V CC, 2P=500 V CC

3P=750 V CC, 4P=1000 V CC

Tensión de aislamiento nominal (Ui) 1000 V CC
Capacidad de ruptura (UCI) 10 kA
Voltaje de impulso (Uimp) 4 kV
Conexión eléctrica Por la parte inferior para entrar y salir
Número de polos 1P, 2P, 3P, 4P
Normas

IEC 60947-2

EN 60947-2

Curva característica

■ Indicación de posición de contacto: idoneidad para aislamiento según norma IEC/EN 60947-2.

■ La presencia de la banda verde garantiza la apertura física de los contactos y permite realizar operaciones en el circuito posterior con total seguridad.

■ Mayor vida útil del producto gracias al cierre rápido independiente de la velocidad de accionamiento de la palanca.

■Producto precableado: Entrada/Salida en el mismo lado.

Corte de poder
Capacidad nominal de ruptura en servicio (lcs) 100% del lcu
Resistencia (OC) Eléctrico 1.500 ciclos (cuando L/R=2 ms)
Mecánico 20.000 ciclos
Mecánico 20.000 ciclos
Grados de contaminación 2
Categoría A (sin retardo de acuerdo con las normas IEC1 EN 60947-2)

Grado de protección Dispositivo en modular

(IEC 60529) envolvente

IP40
Tropicalización Humedad relativa: 95 % a 55 °C de acuerdo con las normas IEC 60068-2 y GB 14048.2
Temperatura Operante -25 ℃ a 70 ℃
Almacenamiento -40℃ a 85℃

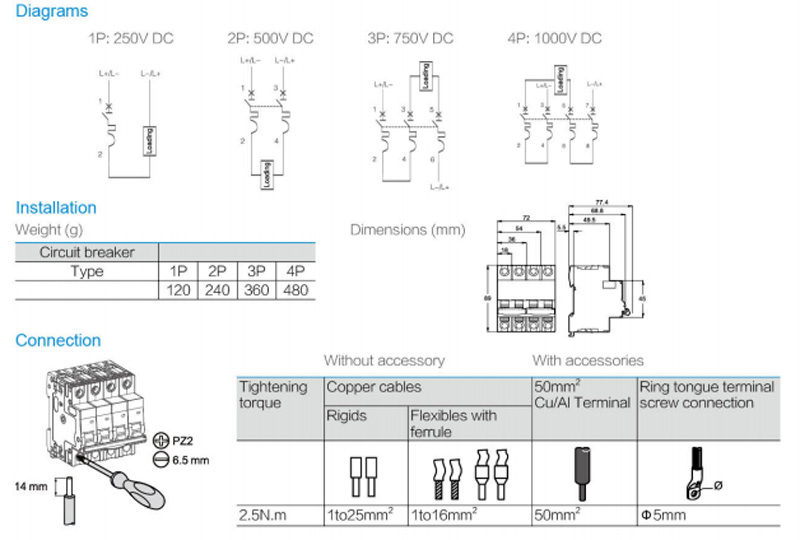

Diagramas, Instalación, Conexión
