Aspecto elegante; la cubierta y el mango en forma de arco hacen que la operación sea cómoda.
Ventana indicadora de posición de contacto
Cubierta transparente diseñada para llevar etiqueta.
Manejar la función de permanencia central para indicar fallas en el circuito
En caso de sobrecarga, el circuito protegido se acciona mediante disparos y permanencia en posición central.
posición, lo que permite una solución rápida a la línea defectuosa. La manija no puede permanecer en
dicha posición cuando se opera manualmente.
Alta capacidad de cortocircuito
Alta capacidad de cortocircuito de 10 KA para todo el rango y capacidad de 15 kA para clasificación de corriente.
hasta 40A gracias al potente sistema de extinción de arco eléctrico.
Larga durabilidad eléctrica hasta 6000 ciclos gracias al mecanismo de cierre rápido.
Dispositivo de candado con manija
La manija MCB se puede bloquear en la posición “ON” o en la posición “OFF” para
evitar el funcionamiento no deseado del producto.
Dispositivo de bloqueo de terminal de tornillo
El dispositivo de bloqueo evita el desmontaje no deseado o accidental de los terminales conectados.

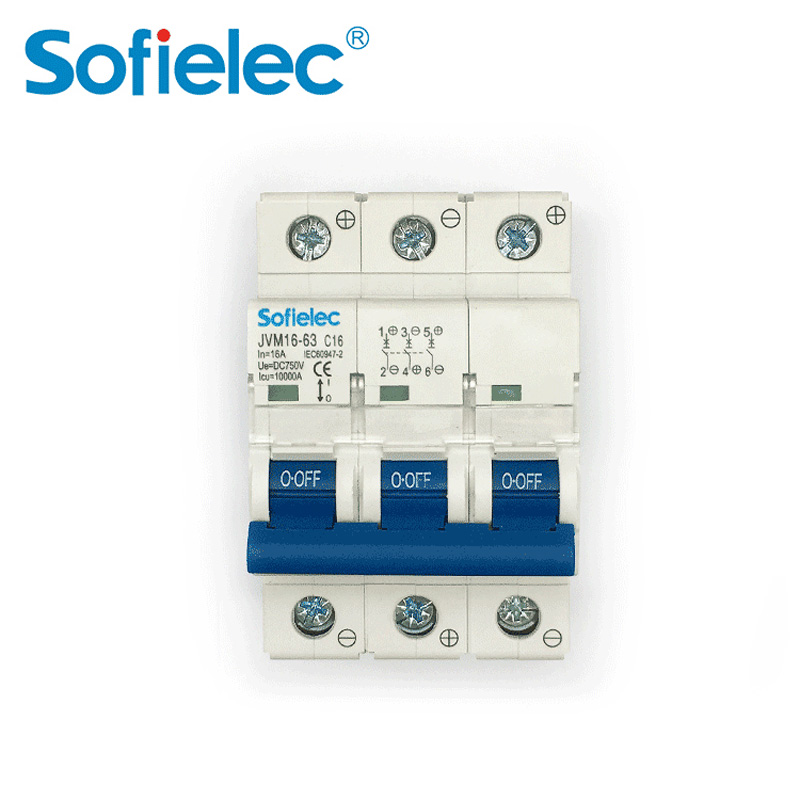

| Categorías | Disyuntor en serie de protección de CC |
| Modelo | CC JVM16-63 |
| Polo No | 1,2 |
| Voltaje nominal | 1P: 250 V 2P: 500 V |
| Corriente nominal en (A) | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 |
| Curva de disparo | ANTES DE CRISTO |
| Capacidad nominal de corte de cortocircuito | 10 KA |
| Tensión nominal soportada al impulso | 6,2 kV |
| Electromecánica | 10000 |
| Terminal de tornillo | M5 |
| Par nominal | 2,0 Nm |

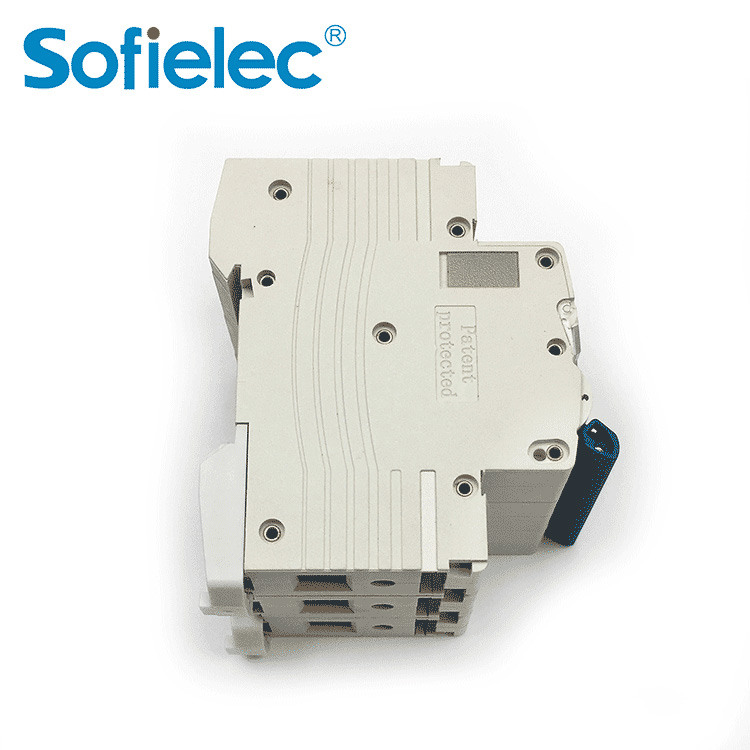

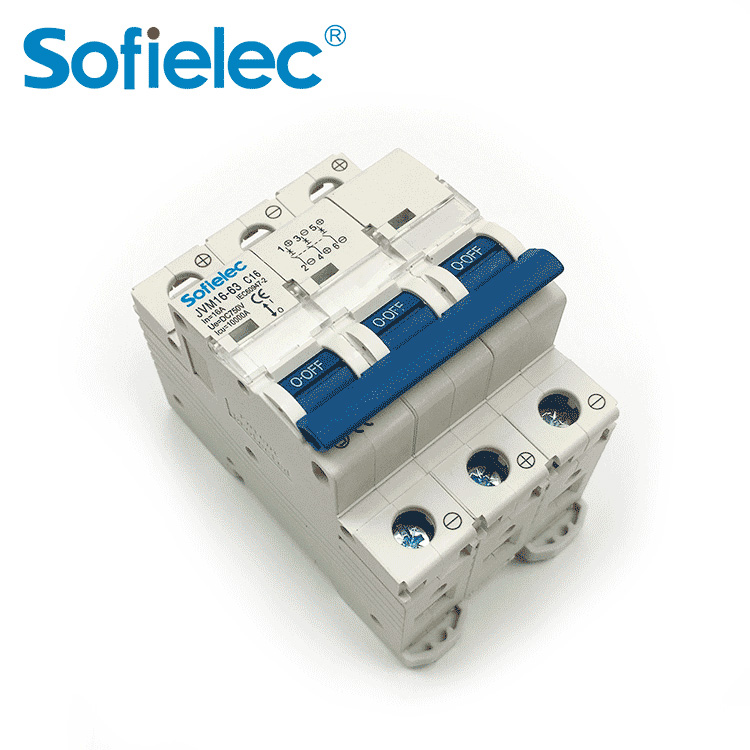

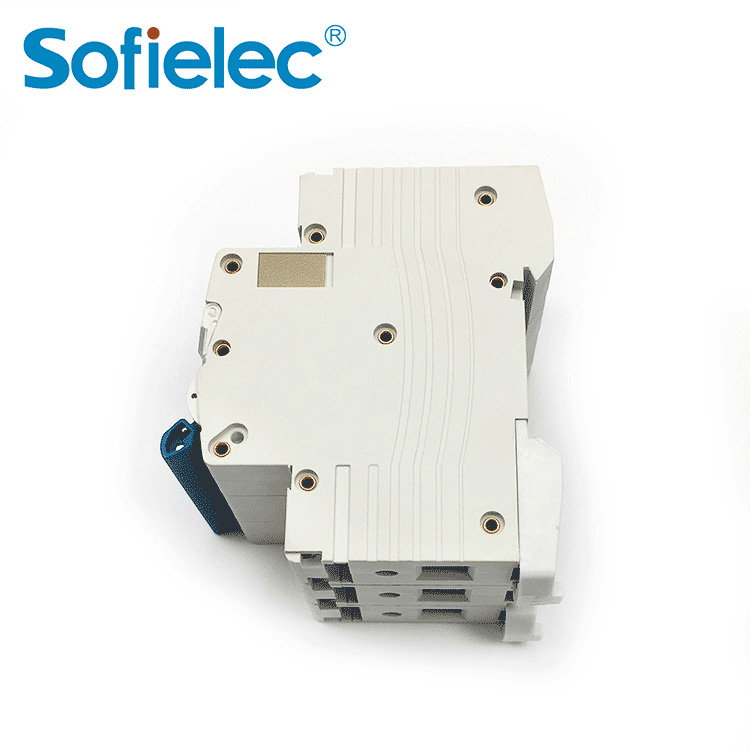

Construcción y características
El diseño de última generación
Aspecto elegante; la cubierta y el mango en forma de arco hacen que la operación sea cómoda.
Ventana indicadora de posición de contacto
Cubierta transparente diseñada para llevar etiqueta.
Manejar la función de permanencia central para indicar fallas en el circuito
En caso de sobrecarga, el circuito protegido se acciona mediante disparos y permanencia en posición central.
posición, lo que permite una solución rápida a la línea defectuosa. La manija no puede permanecer en
Tal posición cuando se opera manualmente.
Alta capacidad de cortocircuito
Alta capacidad de cortocircuito de 10 KA para todo el rango y capacidad de 15 kA para clasificación de corriente.
hasta 40A gracias al potente sistema de extinción de arco eléctrico.
Larga durabilidad eléctrica hasta 6000 ciclos gracias al mecanismo de cierre rápido.
Dispositivo de candado con manija
La manija MCB se puede bloquear en la posición “ON” o en la posición “OFF” para
evitar el funcionamiento no deseado del producto.
Dispositivo de bloqueo de terminal de tornillo
El dispositivo de bloqueo evita el desmontaje no deseado o accidental de los terminales conectados.
Datos técnicos
■Número de polos: 1,2
■Tensión nominal: 1P: 250 V 2P: 500 V
■Corriente nominal In(A):1,2,3,4,6,10,13,16,20,25,32,40,50,63;
■Curva de disparo: B, C
■Capacidad nominal de ruptura de cortocircuito: 10 kV
■Tensión nominal soportada al impulso: 6,2 kV
■Resistencia electromecánica: 10000
■Terminal de tornillo: M5
■Par nominal: 2,0 Nm

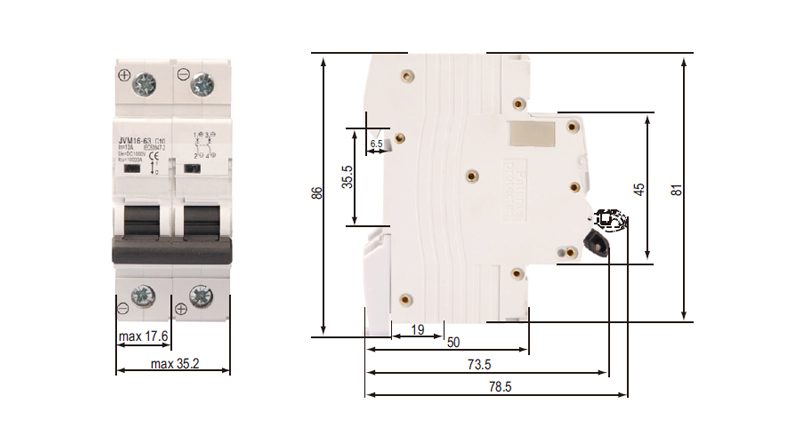

Dimensiones generales y de instalación

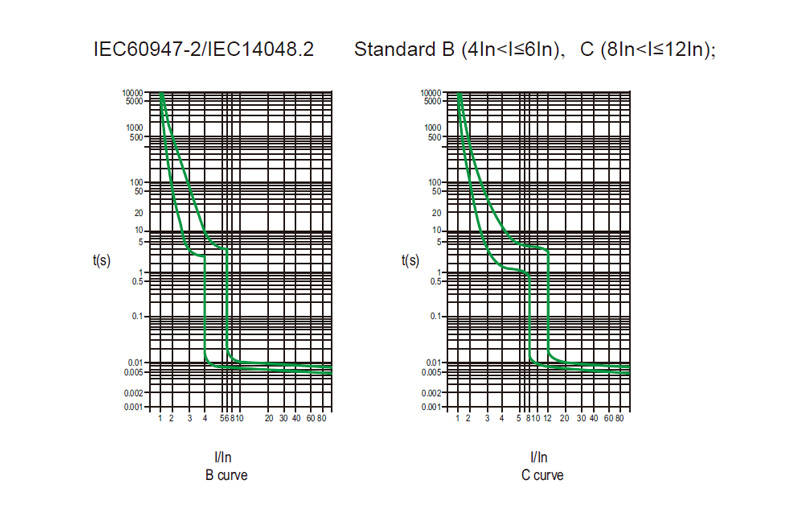

Curva característica

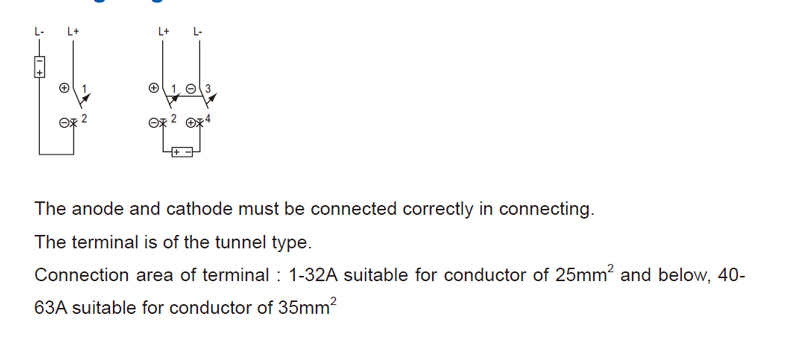

Diagrama de cableado
Características de protección contra sobrecargas de corriente
| Procedimiento de prueba | Tipo | Estado inicial | Corriente de prueba | Límite de tiempo de disparo o no disparo | Resultado esperado | Observación |
| A | ANTES DE CRISTO | frío | 1,05 pulgadas | t≥1h(In≤63A) t≥2H(In>63A) | sin tropiezos | |
| B | ANTES DE CRISTO | Después de la prueba a | 1,3 pulgadas | t<1h(In≤63A) t<2h(In>63A) | tropezando | Corriente en los 5 s en el aumento de estabilidad |
| do | ANTES DE CRISTO | frío | 2 pulgadas | 10 segundos 20s63A) | tropezando | |
| D | B | frío | 4 pulgadas | t≤0,2 s | sin tropiezos | Encienda el interruptor auxiliar para cerrar la corriente. |
| do | 8 pulgadas | |||||
| mi | B | frío | 6 pulgadas | t<0,2 s | tropezando | |
| do | 12 pulgadas |
