| Categorías | Aislador de carril DIN |
| Polo No | 1,2,3,4 |
| Corriente nominal (A) | 16, 25, 40, 63 |
| Tensión nominal | CA 230/400 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad nominal de cierre en cortocircuito | 6 kA |
| Corriente de resistencia nominal | 1 kA en 1 segundo |
| Resistencia electromecánica | 10000 ciclos |
| Capacidad de conexión | Conductor rígido de 25 mm² |
| Terminal de conexión | Terminal de tornillo Terminal de pilar con abrazadera |
| Altura de conexión del terminal | Alto=19 mm |
Datos técnicos
l Número de polo: 1, 2, 3, 4 |
l Corriente nominal (A): 16, 25, 40, 63 |
l Tensión nominal: CA 230/400 V |
l Frecuencia nominal: 50/60Hz |
l Capacidad nominal de cierre en cortocircuito: 6 kA |
l Corriente nominal soportada: 1 kA en 1 segundo |
l Resistencia electromecánica: 10000 ciclos |
l Capacidad de conexión: Conductor rígido 25mm 2 |
l Terminal de conexión:Terminal de tornillo Terminal de pilar con abrazadera |
l Instalación: En carril DIN simétrico de 35 mm Montaje en panel |
l Altura de conexión del terminal: H=19 mm |
Construcción y características
Capaz de conmutar circuito eléctrico con carga.
Adaptable a dispositivo de candado
Indicación de la posición del contacto
Capaz de liberar rápidamente la energía almacenada en funcionamiento.
Destacado por su alta capacidad de apertura y cierre.
Alta capacidad de resistencia a la corriente de cortocircuito
Se utiliza como interruptor principal en instalaciones domésticas y similares.

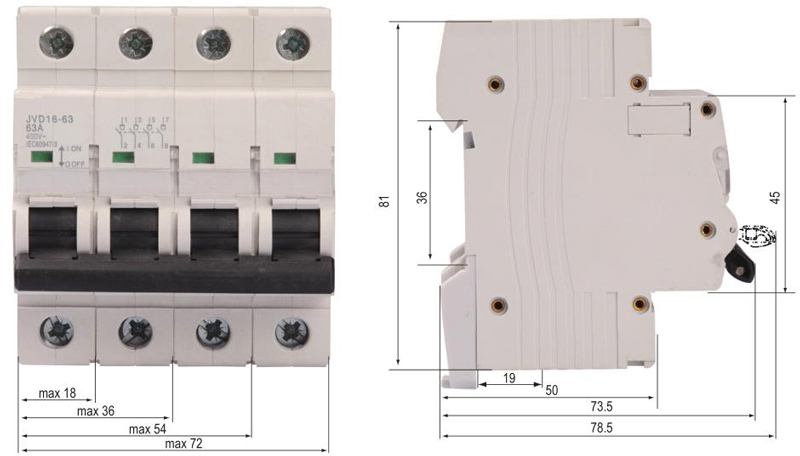

Dimensiones generales y de instalación

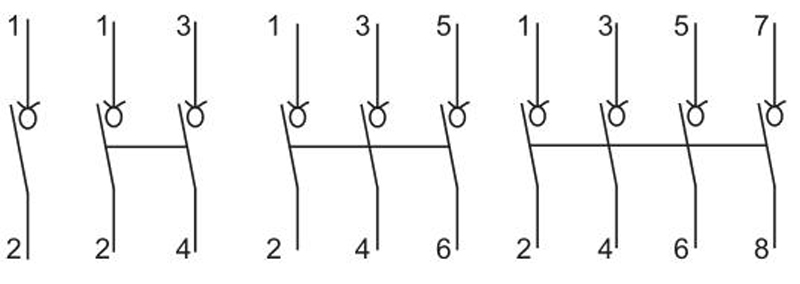

Diagrama de cableado
