| Categorías | Aislador de carril DIN |
| Polo No | 1,2,3,4 |
| Corriente nominal (A) | 125, 160, 250 |
| Tensión nominal | CA 230/400 V |
| Frecuencia nominal | 50/60 Hz |
| Capacidad nominal de cierre en cortocircuito | 3 kA |
| Corriente de resistencia nominal | 3 kA en 1 segundo |
| Resistencia electromecánica | 10000 ciclos |
| Capacidad de conexión | Conductor rígido de 50 mm² y más |
| Terminal de conexión | Barra colectora extensional |
| Altura de conexión del terminal | Alto=22 mm |
Datos técnicos
l Número de polo: 1, 2, 3, 4 |
l Corriente nominal (A): 125, 160, 250 |
l Tensión nominal: CA 230/400 V |
l Frecuencia nominal: 50/60Hz |
l Capacidad nominal de cierre en cortocircuito: 3 kA |
l Corriente nominal soportada: 1,8 kA en 1 segundo |
l Resistencia electromecánica: 10000 ciclos |
l Capacidad de conexión: Conductor rígido de 50 mm2 y más |
l Terminal de conexión: Barra colectora extensible |
l Instalación: En carril DIN simétrico de 35,5 mm |
l Altura de conexión del terminal: H=22 mm |
Construcción y características
Capaz de conmutar circuito eléctrico con carga.
Proporcionar función de aislamiento
Se utiliza como interruptor principal en instalaciones domésticas y similares.

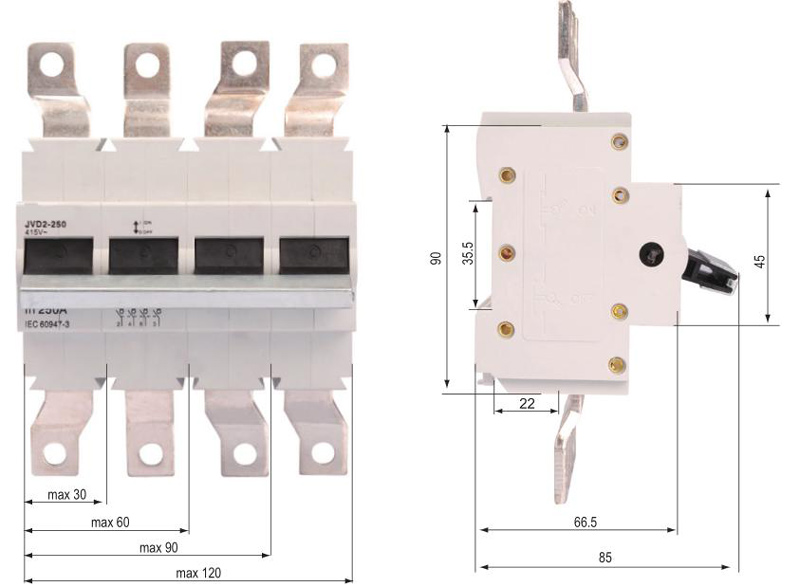

Dimensiones generales y de instalación

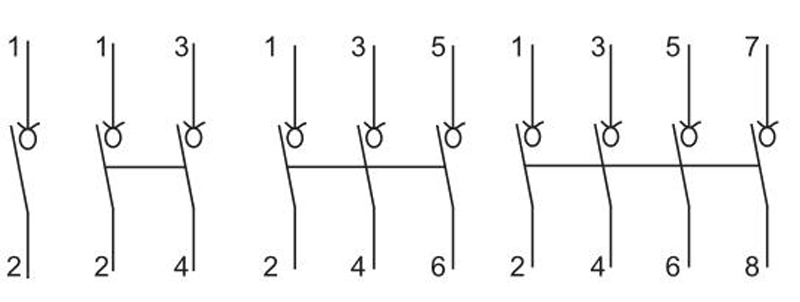

Diagrama de cableado
