| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |

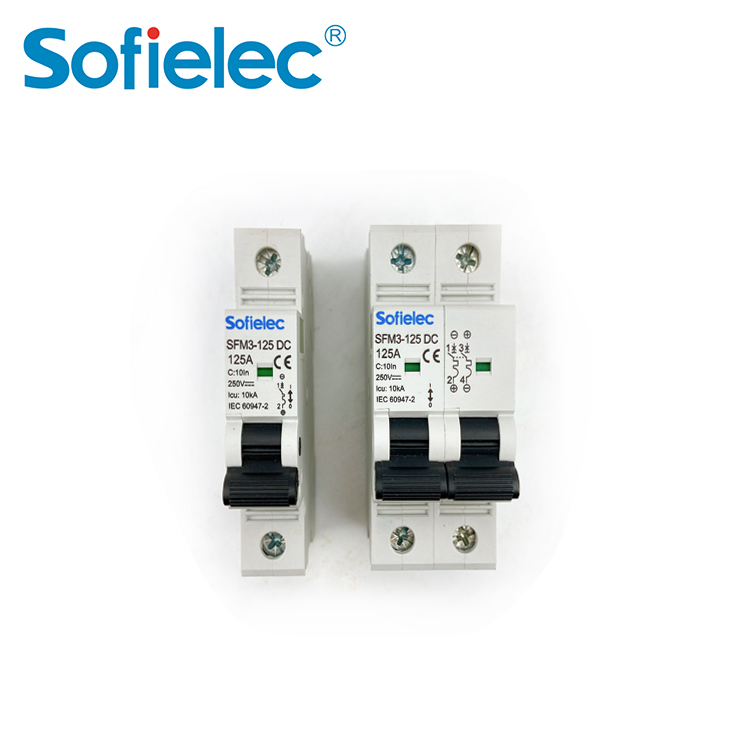

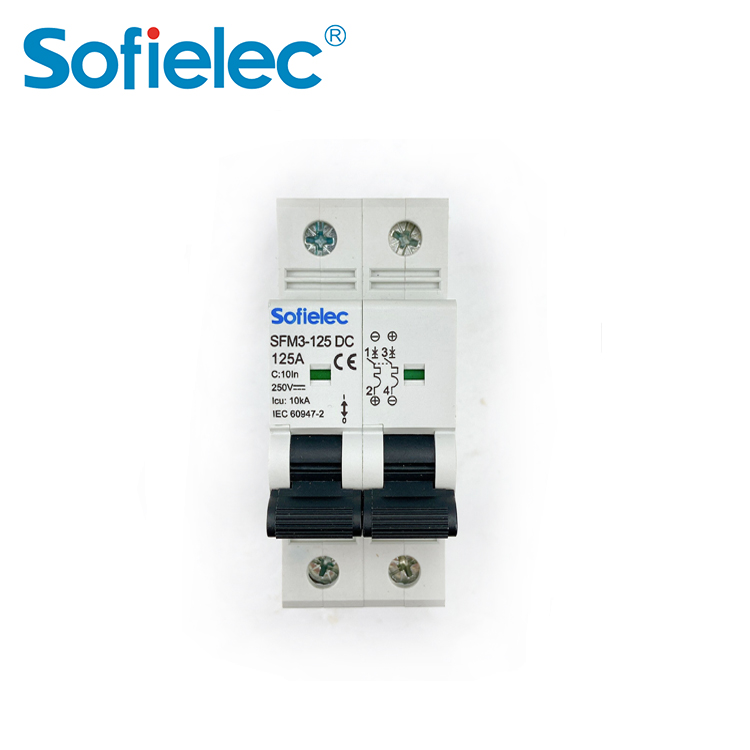

| Modelo | SFM3-125 CC 125 A |
| Corriente nominal (A) | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Tamaño del marco Corriente nominal (A) | 63A, 125A |
| Número de polos | 1P, 2P |
| Corriente de ruptura | 10000 |
| Constante de tiempo | 10 |
Solicitud
● La temperatura máxima del aire ambiente no supera los +40 °C, la mínima no es inferior a -5 °C y el valor promedio no supera los +35 °C.
● La altitud del lugar de instalación no supera los 2000 m.
● La humedad relativa del aire no supera el 50 % a una temperatura ambiente máxima de +40 °C. La humedad relativa a altas temperaturas puede ser relativamente alta. La humedad relativa máxima media mensual del mes más lluvioso es del 90 %, y la temperatura mínima media mensual es de +25 °C, considerando la condensación que se produce en...
● El nivel de contaminación es 2.
● Las categorías de instalación son I, II.
● Utilice rieles de montaje de acero TH35-7.5 para la instalación.
● La inclinación de la superficie de montaje y la superficie vertical no supera los 5°.
● Atornille el cable firmemente.
Construcción y características
El interruptor automático de CC SFM3-DC consta de carcasa exterior, mecanismo de operación, liberación térmica, sistema de contacto de disparo electromagnético, sistema de extinción de arco, etc. Cuenta con protección contra sobrecargas y cortocircuitos, un diseño único y un potente sistema de extinción de arco con imán permanente. El producto tiene una capacidad de cortocircuito de 10 kA y una vida útil mecánica de más de 20 000 ciclos. Su diseño es atractivo. El riel de montaje es de acero estándar TH35-7.5 y cuenta con las siguientes características: la manija está diseñada en la parte frontal, lo que garantiza una operación segura y robusta. Para mayor comodidad, preste atención a la polaridad "+" y "-" al conectar el cable. La entrada y salida de la fuente de alimentación se adaptan a las características de la línea de alimentación. Es fácil de instalar y ahorra cable.
Datos técnicos
| Tabla 1 | ||||||
| Corriente nominal del tamaño del marco | Polo | Tensión nominal | Corriente nominal | Capacidad nominal máxima de cortocircuito | Corriente de liberación instantánea | |
| Corriente de ruptura | Constante de tiempo | |||||
| 63 | 1 | 250 V CC | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 | 10000 | 10 | 8ln-12ln |
| 2 | 500 V CC | |||||
| 125 | 1 | 250 V CC | 80,100,125 | 10000 | 10 | 8ln-12ln |
| 2 | 500 V CC | |||||
Tiempo-corriente estándar
| Tabla 2 | ||||||
| Prueba | Corriente de prueba de CC | Estado inicial | Límite de tiempo | Resultado esperado | Observación | |
| a | 1,05 ln | Estado frío | t≥1h(ln≤63A) t≥2h(ln>63A) | Sin tropiezos | ||
| b | 1,3 ln | Inmediatamente después de la prueba número a | t<2h(ln>63A) t<1h(ln≤63A) | tropezando | ||
| do | 8ln | Estado frío | t≥0,2 s | Sin tropiezos | ||
| 12ln | t<0,2 s | tropezando | ||||

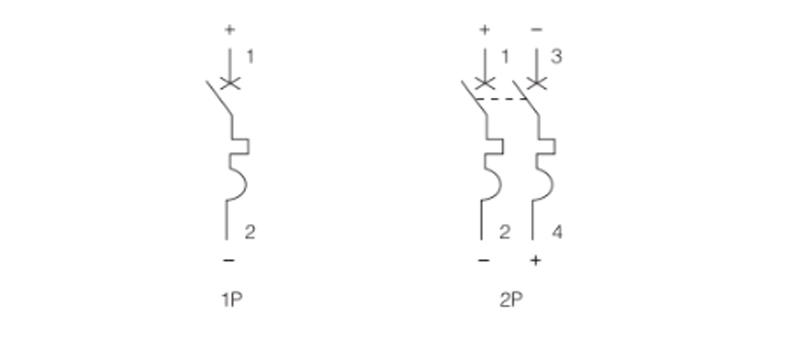

Diagrama de cableado
Dimensiones
