El disyuntor miniatura SFM65N-63 tiene una alta capacidad de interrupción (6 kA), la vida útil mecánica es de 4000 veces y la curva de disparo es B, C, D, instalación en riel guía DIN.
MCB 6KA C25 Tipos de disyuntor miniatura SFM65N-63 Parámetros
| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |
| Polo No | 1P. 1P+N. 2P. 3P. 3P+N. 4P |
| Corriente nominal (A) | 1. 2. 3. 4. 6. 10. 16. 20. 25. 32. 40. 50. 63 |
| Tensión nominal | CA 230. 230/400. 400 |
| Frecuencia nominal | 50/60 Hz |
| Curva de disparo | antes de Cristo D |
| Capacidad nominal de cortocircuito (Icn) | 6000A |
| Vida mecánica | 20000 veces |
| Posición de contacto | ventana de indicación |
| Grado de protección | IP20 |
| Terminal de conexión | Terminal de pilar con abrazadera |
MCB 6KA C25 Tipos de disyuntor miniatura SFM65N-63 Construcción y características
■ Aspecto fino y único, diseño avanzado.
■ Rendimiento de doble protección contra cortocircuitos y sobrecargas
■ Alta capacidad de ruptura (6 kA) líder entre productos similares a nivel mundial
■ Vida mecánica: 4000 veces
■ Instalación cómoda y confiable
Datos técnicos del disyuntor miniatura MCB 6KA C25 SFM65N-63
■ Modelo: SFM65N-63
■ Corriente nominal (A): 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63
■ Tensión nominal: CA 230,230/400, 400
■ Frecuencia nominal: 50/60 Hz
■ Curva de disparo: B, C, D
■ Capacidad nominal de cortocircuito (Icn): 6000 A
■ Vida mecánica: 20000 veces
■ Ventana de indicación de posición de contacto
■ Grado de protección: IP20
■ Terminal de conexión:Terminal de pilar con abrazadera
■ Conductor de conexión: hasta 16 mm inclusive
■ Altura de conexión del terminal: H1 = 19,5 mm, H2 = 21,5 mm
■ Instalación: Montaje en carril DIN
Curva característica del disyuntor miniatura MCB 6KA C25 SFM65N-63
MCB 6KA C25 Tipos de disyuntor miniatura SFM65N-63 Consumo de potencia
| Rango de corriente nominal (InA) | Consumo máximo/polo (W) |
| En<10 | 3 |
| 10 | 3.5 |
| 16 | 4.5 |
| 25 | 6 |
| 32 | 7.5 |
| 40 | 9 |
| 50 | 13 |
Diagrama de cableado
Características de protección contra sobrecargas de corriente
| Procedimiento de prueba | Tipo | Corriente de prueba | Estado inicial | Límite de tiempo de disparo o no disparo | Resultado esperado | Observación |
| a | B, C, D | 1,13 pulgadas | frío | t≤1h | sin tropiezo | |
| b | B, C, D | 1,45 pulgadas | Después de la prueba | t<1h | tropezando | Corriente en los 5 s en el aumento de estabilidad |
| do | B, C, D | 2,55 pulgadas | frío | 1s60s(In≤32A) 1s32A) | tropezando | |
| d | B | 3 pulgadas | frío | t≤0,1 s | sin tropiezos | Enciende el interruptor auxiliar a cerrar la corriente |
| do | 5 pulgadas | frío | ||||
| D | 10 pulgadas | frío | ||||
| mi | B | 5 pulgadas | frío | t<0,1 s | tropezando | Enciende el interruptor auxiliar a cerrar la corriente |
| do | 10 pulgadas | frío | ||||
| D | 20 pulgadas | frío |

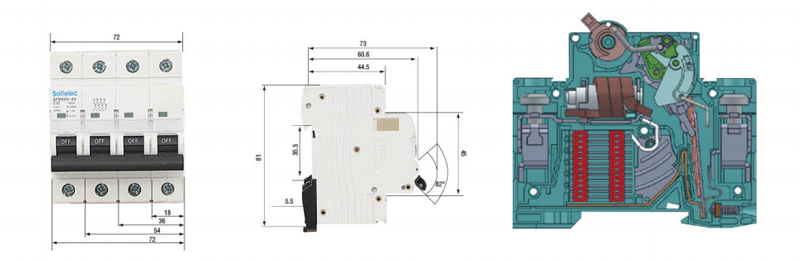

Dimensiones generales y de instalación
