| Categorías | Caja de distribución eléctrica |
| Modelo | IP65 |
| Grado de protección | IP65 |
| Resistencia al impacto | IK08 |
| Resistencia del hilo incandescente | ABS: 650 ℃ Policarbonato: 750 ℃ |
| Prueba de presión de la pelota | 70℃ |
| Rango de temperatura ambiente | -25℃/+40℃ |
| Voltaje máximo de operación | 1000 V CA/1500 V CC |
| Doble aislamiento | Clase II |
Especificaciones técnicas y certificaciones
Especificaciones técnicas
-Grado de protección:IP65.
-Resistencia al impacto:IK08.
-Resistencia del hilo incandescente:
ABS: 650 ℃
Policarbonato: 750 ℃
-Prueba de presión de bola: 70 ℃
-Rango de temperatura ambiente: -25℃ / +40℃
-Tensión máxima de funcionamiento: 1000 V / AC / 1500 V DC.
-Doble aislamiento: Clase ll.

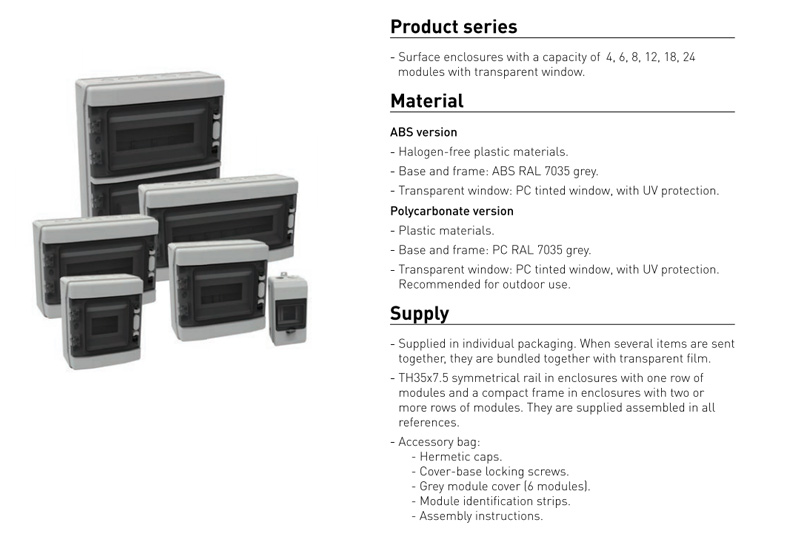

Producto
dimensión

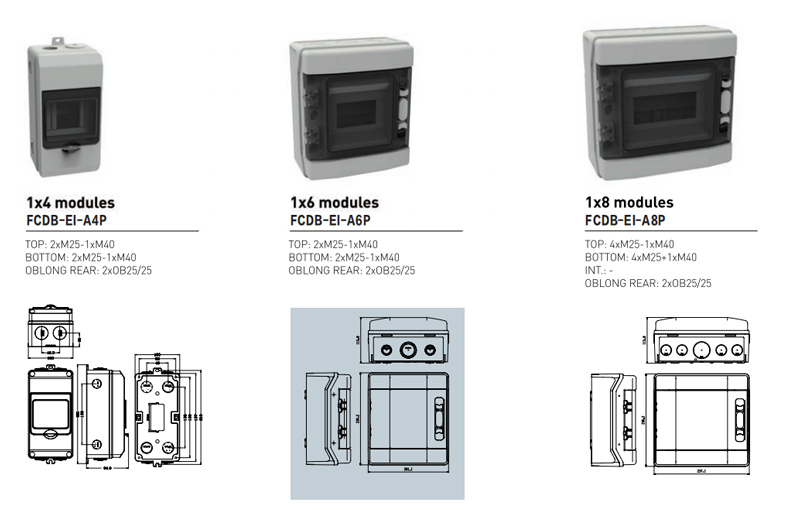

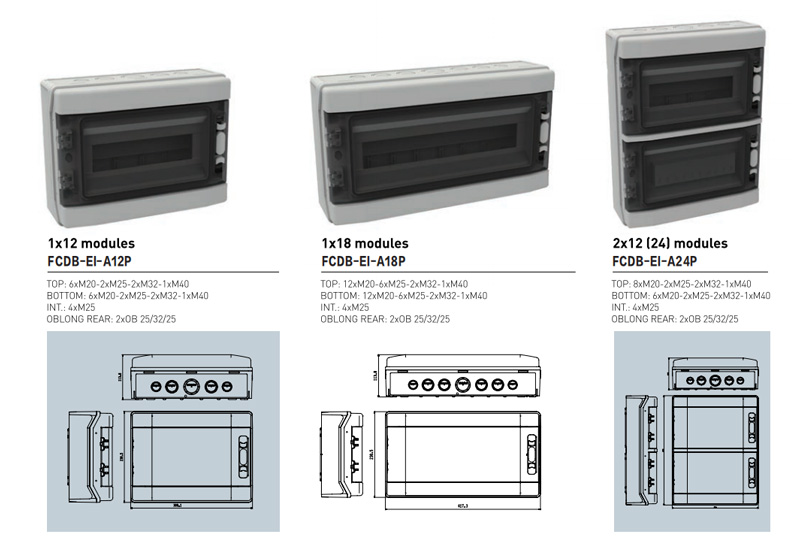

Cajas de distribución de superficie IP65 [ABS]
| N° de referencia | Número de módulos | Dimensiones | Peso | Disipación de potencia según la temperatura aumentar ℃ P[W]* | Tipo | ||||
| ALTO X ANCHO X PROFUNDIDAD | Kilogramo | 20 | 25 | 30 | 35 | 40 | |||
| FCDB-UE-A4P | Riel DIN 1×4 | 231×166×113 | 0,75 | 8.9 | 11.1 | 13.3 | 15.5 | 17.8 | 65S04 |
| FCDB-UE-A6P | Riel DIN 1×6 | 231×202×113 | 0,84 | 10.1 | 12.6 | 15.1 | 17.7 | 20.2 | 65S06 |
| FCDB-UE-A8P | Riel DIN 1×8 | 231×238×118 | 0,95 | 11.6 | 14.5 | 17.4 | 20.3 | 23.1 | 65S08 |

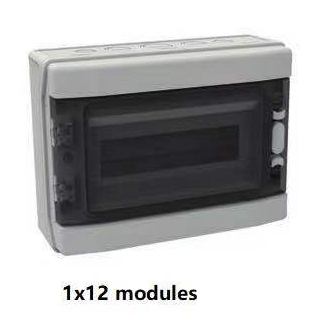

| FCDB-UE-A12P | Riel DIN 1×12 | 246×310×148 | 1.51 | 16.6 | 20.7 | 24.8 | 29.0 | 33.1 | 65S12 |
| FCDB-UE-A18P | 1 carril DIN de 18 | 286×418×148 | 1.97 | 23.1 | 28.9 | 34.7 | 40.4 | 46.2 | 65S18 |
| FCDB-UE-A24P | Riel DIN 2×12[24] | 436×310×148 | 2.51 | 25.9 | 32.3 | 38.8 | 45.3 | 51.7 | 65S24 |
CONTINÚA EN LA PÁGINA 242.
Cajas de distribución de superficie IP65 [Policarbonato]
| N° de referencia | Número de módulos | Dimensiones | Peso | Disipación de potencia según la temperatura aumentar ℃ P[W]* | Tipo | ||||
| ALTO X ANCHO X PROFUNDIDAD | Kilogramo | 20 | 25 | 30 | 35 | 40 | |||
| FCDB-UE-P4P | Riel DIN 1×4 | 231×166×113 | 0,81 | 8.9 | 11.1 | 13.3 | 15.5 | 17.8 | 65S04 |
| FCDB-UE-P6P | Riel DIN 1×6 | 231×202×113 | 0,83 | 10.1 | 12.6 | 15.1 | 17.7 | 20.2 | 65S06 |
| FCDB-UE-P8P | Riel DIN 1×8 | 231×238×118 | 0,96 | 11.6 | 14.5 | 17.4 | 20.3 | 23.1 | 65S08 |
| FCDB-UE-P12P | Riel DIN 1×12 | 246×310×148 | 1.51 | 16.6 | 20.7 | 24.8 | 29.0 | 33.1 | 65S12 |
| FCDB-UE-P18P | 1 carril DIN de 18 | 286×418×148 | 2.03 | 23.1 | 28.9 | 34.7 | 40.4 | 46.2 | 65S18 |
| FCDB-UE-P24P | Riel DIN 2×12[24] | 436×310×148 | 2.51 | 25.9 | 32.3 | 38.8 | 45.3 | 51.7 | 65S24 |
