Categorías
| Categorías | Fusible |
| Modelo | Protección de NH |
| Opcional | .indicador doble |
| Opcional | .con delantero |
| Opcional | enlace neutral |
| Opcional | base neutra |
| Opcional | Tabiques divisorios para fusibles NH |
PRODUCTO
FUSIBLE NH PARA SISTEMA SOLAR
| 1000-1500 V CC, 50 kA, IEC60269-6, gPV | ||
| artículo | en | |
| NHP1 | 50-200 A | 1000 V CC |
| NHP2 | 200-350A | |
| NHP3 | 315-500A | |
| NHP1L | 50-200 A | 1200 V CC |
| NHP2L | 200-350A | |
| NHP3L | 315-500A | |
| NHP1XL | 50-200 A | 1500 V CC |
| NHP2XL | 200-350A | |
| NHP3XL | 315-500A | |
| base 1p | base 2p |
| NHP1 | NHP1/2 |
| NHP2 | NHP2/2 |
| NHP3 | NHP3/2 |
| NHP1L | NHP1/2L |
| NHP2L | NHP2/2L |
| NHP3L | NHP3/2L |
| NHP1XL | NHP1/2XL |
| NHP2XL | NHP2/2XL |
| NHP3XL | NHP3/2XL |

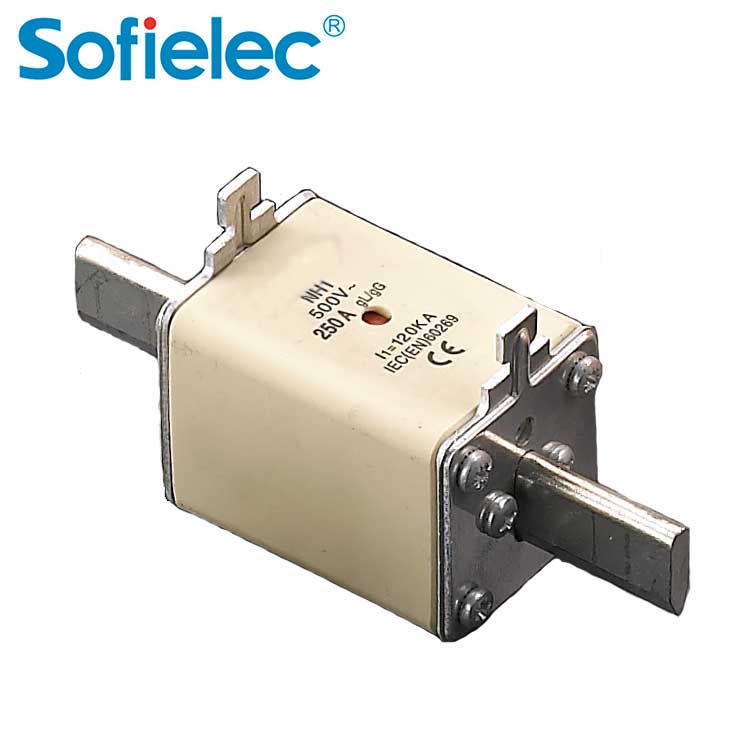

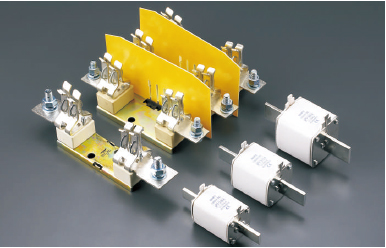

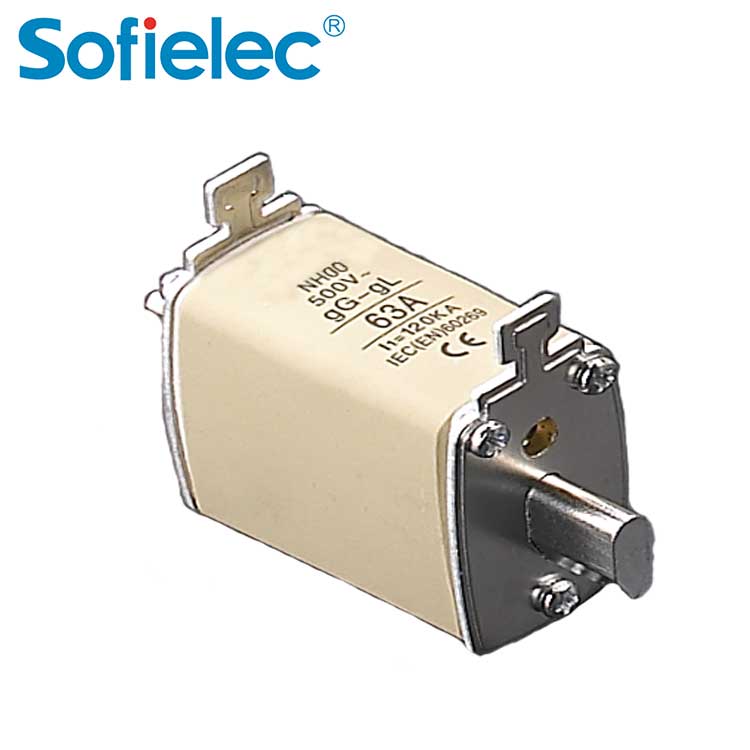

FUSIBLE NH
| 500/690 V CA 120 kA IEC60269 gG-gL,aM,aR/gR | ||||
| artículo | Enlace fusible | |||
| en | gG-gL | soy | aR/gR | |
| NH000 | 6-100 A | |||
| NH00 | 6-160A | |||
| NH0 | 16-160A | |||
| NH1C | 16-160A | |||
| NH1 | 40-250 A | |||
| NH2C | 40-250 A | |||
| NH2 | 125-400A | |||
| NH3C | 125-400A | |||
| NH3 | 315-630A | |||
| NH4 | 630-1600A | |||

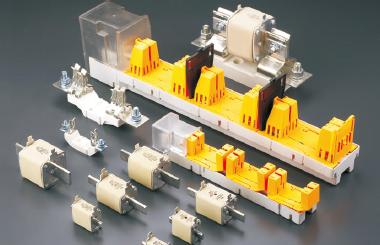

| Base de fusibles | ||||
| Porcelana | Resina DMC | METEL | 3P METEL | CARRIL DE FUSIBLES |
| NHB00 | NHA00 | NH00 | NH00-3 | XLB00 |
| NHB0 | NHA0 | NH0 | NH0/3 | - |
| NHB1 | NHA1 | NH1 | NH1/3 | XLB1 |
| NHB2 | NHA2 | NH2 | NH2/3 | XLB2 |
| NHB3 | NHA3 | NH3 | NH3/3 | XLB3 |
| - | NHA4/NH4 | 1250A/1600A | - | - |

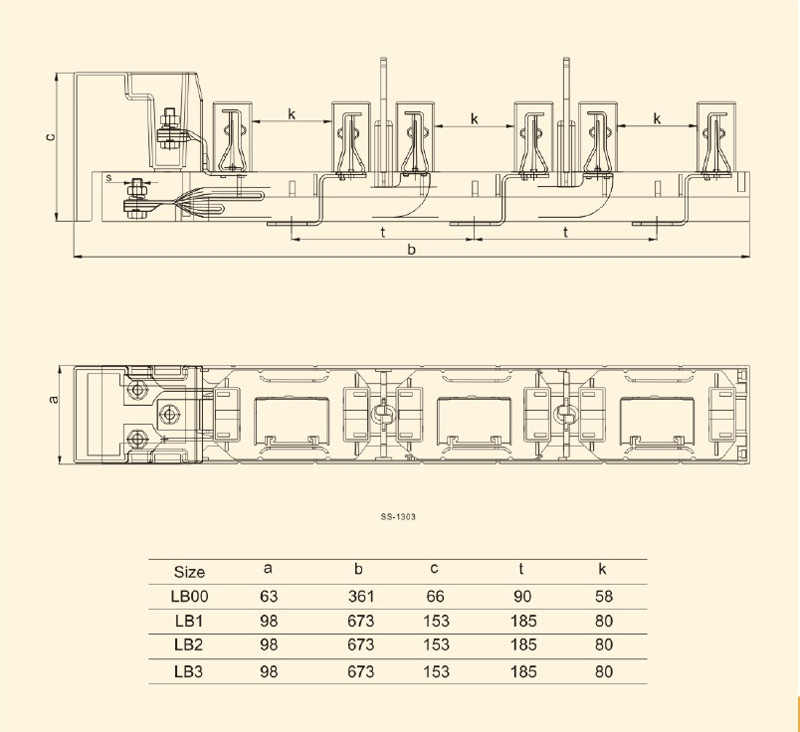

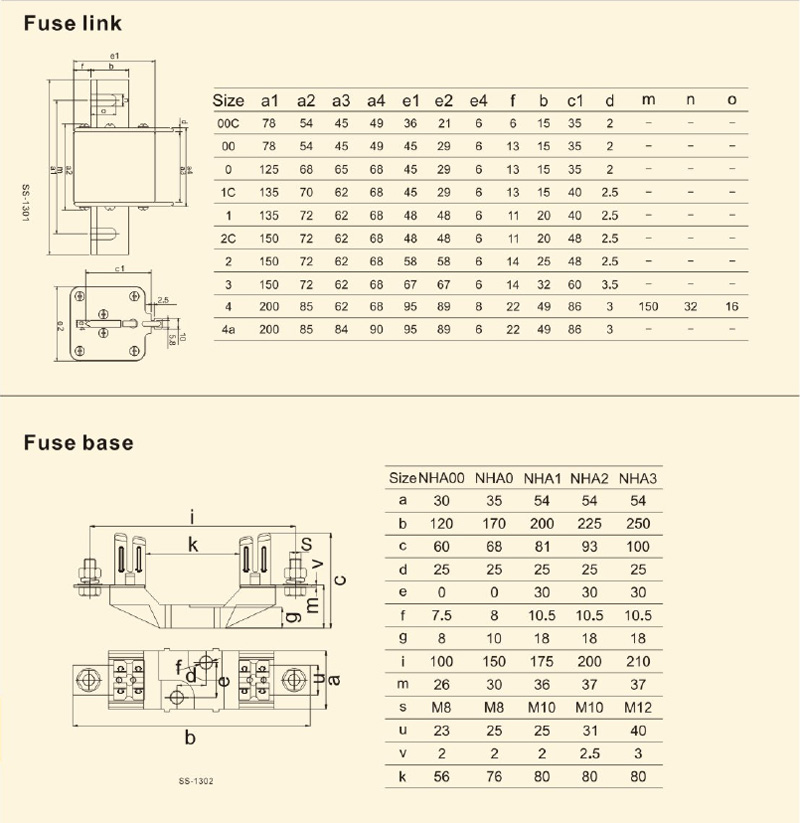

Dimensión

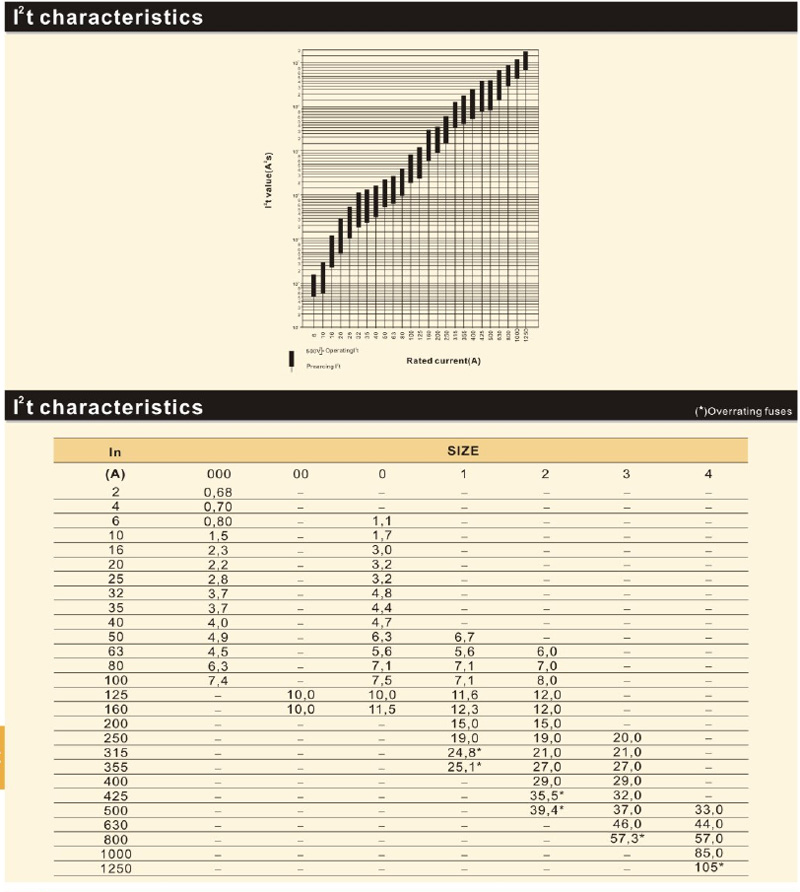

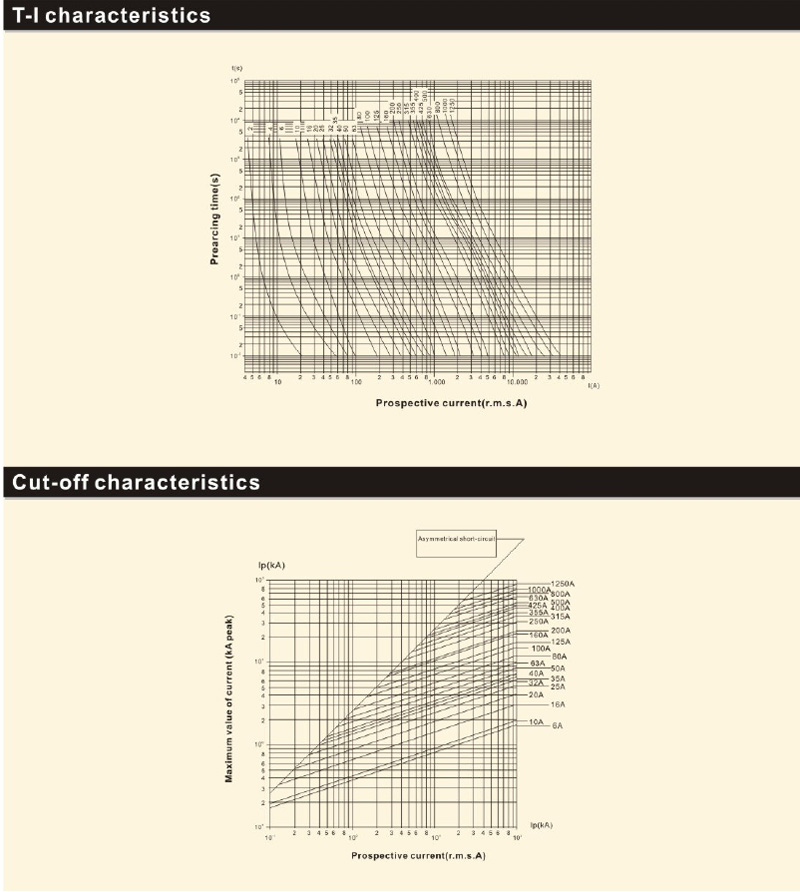

Características
Pérdidas de potencia
| TAMAÑO | ln(A) | Valores máximos de pérdida de potencia | |||
| EN 60269 | IEC 60269 | VDE 0636 | Lindner | ||
| 00 | 6 | 12 W | 12 W | 7,5 W | 1,8 W |
| 00 | 10 | 12 W | 12 W | 7,5 W | 2,1 W |
| 00 | 16 | 12 W | 12 W | 7,5 W | 2,4 W |
| 00 | 25 | 12 W | 12 W | 7,5 W | 2,9 W |
| 00 | 32 | 12 W | 12 W | 7,5 W | 3,7 W |
| 00 | 40 | 12 W | 12 W | 7,5 W | 4,3 W |
| 00 | 50 | 12 W | 12 W | 7,5 W | 4,7 W |
| 00 | 63 | 12 W | 12 W | 7,5 W | 6,0 W |
| 00 | 80 | 12 W | 12 W | 7,5 W | 6,8 W |
| 00 | 100 | 12 W | 12 W | 7,5 W | 8,8 W |
| 00 | 125 | 12 W | 12 W | 7,5 W | 10,2 W |
| 00 | 160 | 12 W | 12 W | - | 12,0 W |
| 0 | 25 | 16 W | 16 W | 16 W | 3,5 W |
| 0 | 32 | 16 W | 16 W | 16 W | 4,1 W |
| 0 | 40 | 16 W | 16 W | 16 W | 5,1 W |
| 0 | 50 | 16 W | 16 W | 16 W | 5,8 W |
| 0 | 63 | 16 W | 16 W | 16 W | 7,4 W |
| 0 | 80 | 16 W | 16 W | 16 W | 7,6 W |
| 0 | 100 | 16 W | 16 W | 16 W | 8,7 W |
| 0 | 125 | 16 W | 16 W | 16 W | 10,2 W |
| 0 | 160 | 16 W | 16 W | 16 W | 14,2 W |
| 1 | 80 | 23W | 23W | 23W | 7,7 W |
| 1 | 100 | 23W | 23W | 23W | 9,2 W |
| 1 | 125 | 23W | 23W | 23W | 10,2 W |
| 1 | 160 | 23W | 23W | 23W | 13,1 W |
| 1 | 200 | 23W | 23W | 23W | 17,6 W |
| 1 | 250 | 23W | 23W | 23W | 23,0 W |
| 2 | 160 | 34W | 34W | 34W | 12,3 W |
| 2 | 200 | 34W | 34W | 34W | 17,8 W |
| 2 | 250 | 34W | 34W | 34W | 20,5 W |
| 2 | 315 | 34W | 34W | 34W | 25,4 W |
| 2 | 400 | 34W | 34W | 34W | 31,0 W |
| 3 | 315 | 48 W | 48 W | 48 W | 27,0 W |
| 3 | 400 | 48 W | 48 W | 48 W | 33,0 W |
| 3 | 500 | 48 W | 48 W | 48 W | 40,0 W |
| 3 | 630 | 48 W | 48 W | 48 W | 14,0 W |
