| Categorías | Seccionador de interruptor fusible |
| Modelo | DNH1 |
| Frecuencia | 50/60 Hz |
| Polo | 2P 3P |
| Mecanismo | 1700 1400 800 |
| Positivo | IP20 IP30 |
| Temperatura ambiente | -5~+55℃ |
| Modelo de trabajo | Continuo ininterrumpido |
| Funcionar | Manejar |
| Instalación desde | Vertical |

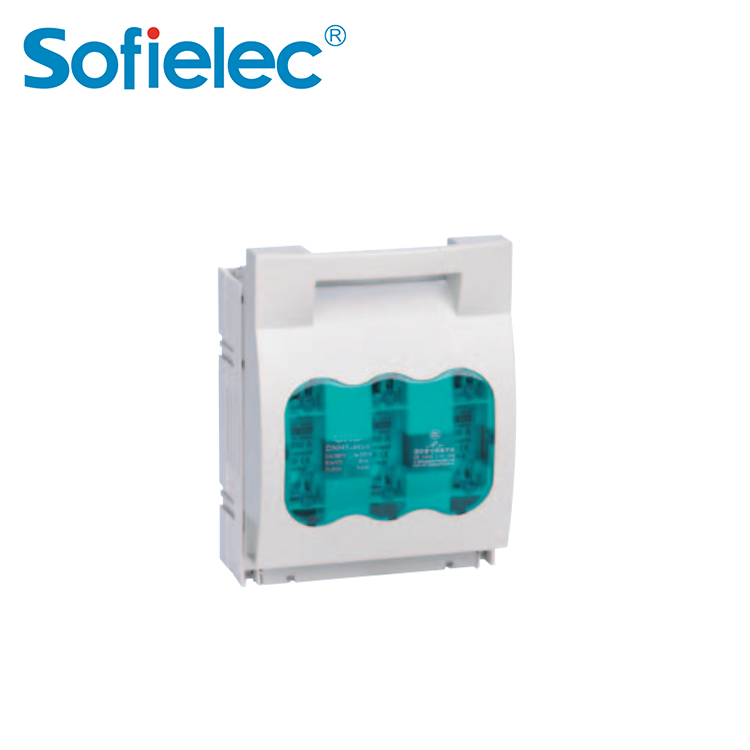

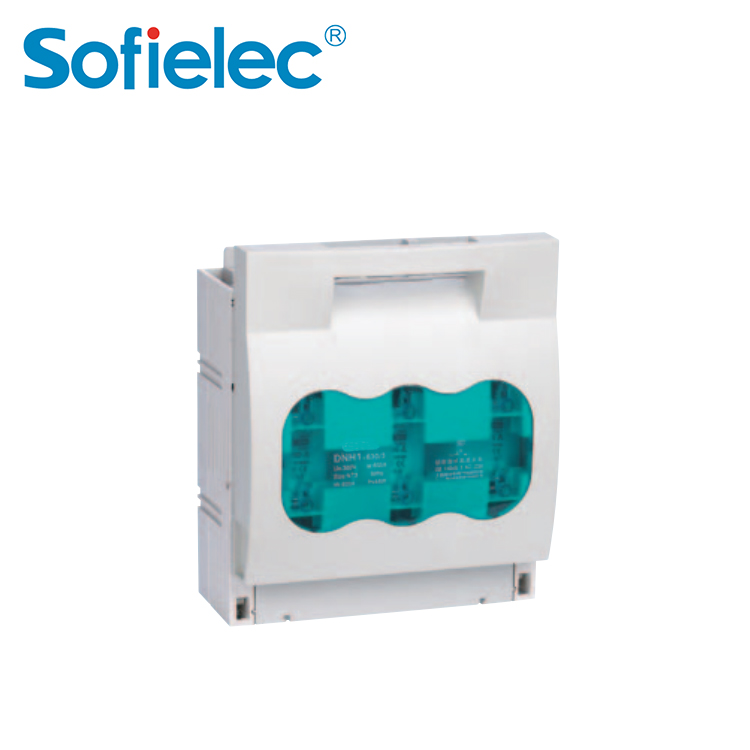

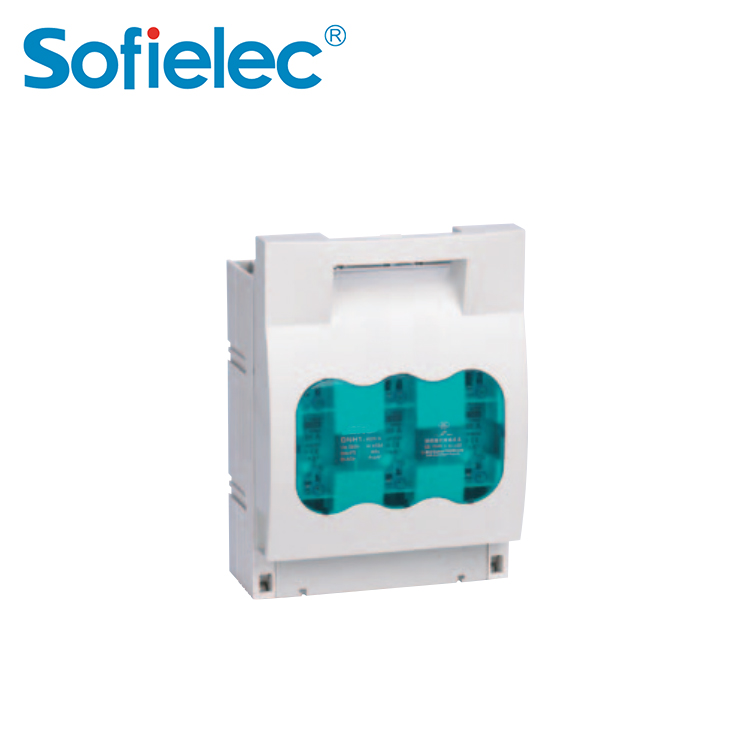

Descripción general del producto
Los seccionadores de interruptores fusibles de la serie DNH1 con operación de carga se aplican a una corriente nominal de 40 A ~ 630 A, se pueden montar en el bus y también se pueden montar en la placa de montaje. Tiene el extremo superior e inferior de la estructura de entrada y salida, con cuchilla introducida y dispositivo de extinción de arco. Interruptor con orificios de prueba cerrados ocasionales en la cubierta, conmutación de señal incorporada, interruptor de detección, monitores de fusibles opcionales y también utiliza el interruptor de cuchilla.
Significado del modelo
| Modelo N° | polacos | Dimensión | Instalación (mm) | |||||
| A | B | do | D | a | b | Φ c | ||
| HR17-40 | 2 | 56 | 166 | 76 | 150 | 25 | - | Φ6 |
| 3 | 77 | 116 | 76 | 150 | 44 | - | Φ6 | |
| HR17-100 | 2 | 74 | 121 | 76 | 150 | 31 | - | Φ6 |
| 3 | 105 | 121 | 76 | 150 | 62 | - | Φ6 | |
| DNH1-160 | 3 | 111 | 200 | 83 | 205 | 66 | 25 | Φ7 |
| DNH1-250 | 3 | 185 | 247 | 110 | 295 | 114 | 50 | Φ11 |
| DNH1-400 | 3 | 210 | 290 | 125 | 340 | 130 | 50 | Φ11 |
| DNH1-630 | 3 | 256 | 300 | 145 | 360 | 162 | 50 | Φ11 |
| DNH1-630B | 3 | 166 | 288 | 128 | 335 | 120 | 50 | Φ11 |

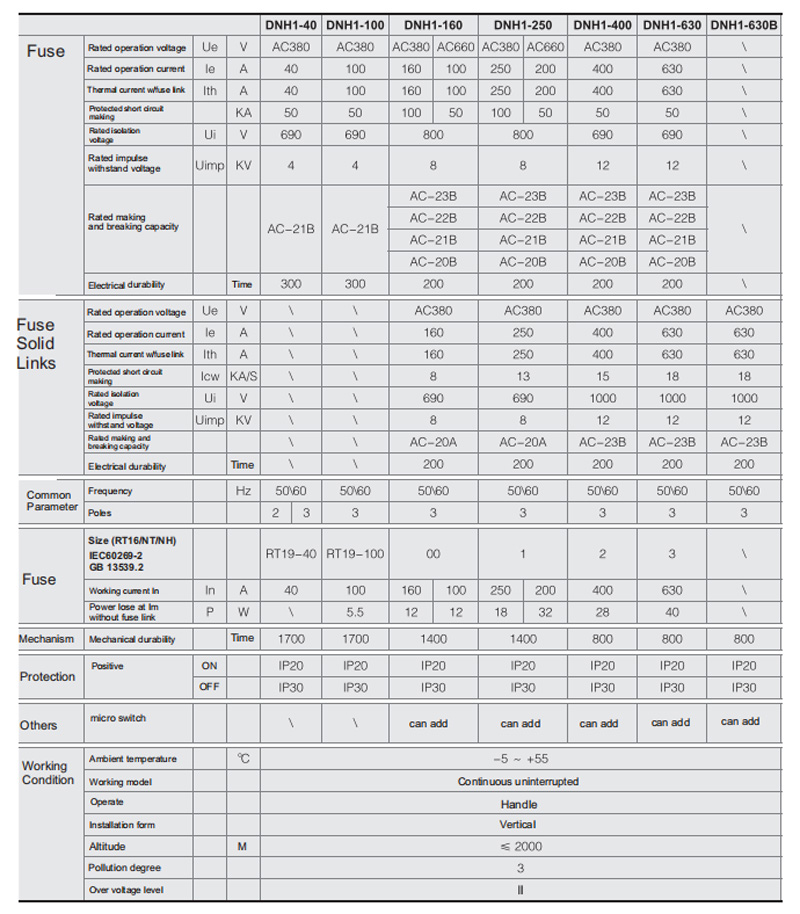

Especificación técnica principal

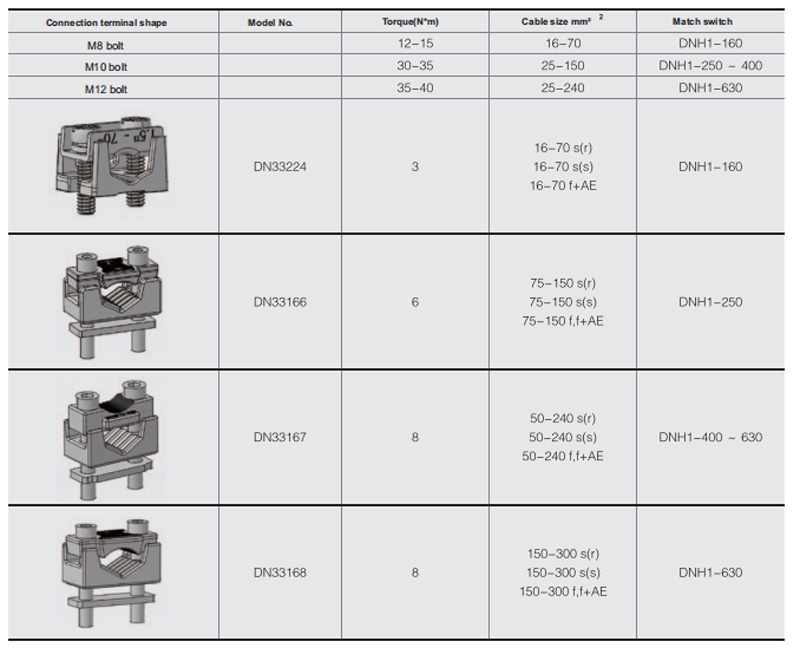

Terminal de conexión de cable
