Descripción general
Un aspecto importante de la operación segura del gabinete fijo compacto de alta tensión ZJ-2G es la capacidad de los interruptores de aislamiento superior e inferior. El interruptor de puesta a tierra debe funcionar estrictamente de acuerdo con los procedimientos de operación. Además, debe contar con un dispositivo de enclavamiento (principalmente mecánico) para evitar operaciones incorrectas. Completo y confiable, el mecanismo de operación del programa cumple con los requisitos anteriores, evita por completo las operaciones incorrectas y proporciona la manera más fácil y confiable de proporcionar inteligencia del sistema eléctrico para la operación completamente eléctrica de la aparamenta fija.
Descripción del modelo del producto
| Modelo | Instrucciones de operación de apertura | |
| CDXJ-1 | interruptor de aislamiento | Opere únicamente el interruptor de aislamiento > abra la puerta del gabinete |
| CDXJ-1B | disyuntor interruptor de aislamiento | Subdisyuntor>Interruptor de seccionamiento secundario>Abrir la puerta del gabinete |
| CDXJ-2 | interruptor de aislamiento con conexión a tierra | Desconecte el interruptor de aislamiento>Cierre la conexión a tierra del interruptor de aislamiento>Abra la puerta del gabinete |
| CDXJ-2B | Seccionador con interruptor de puesta a tierra | Disyuntor seccionador > Interruptor seccionador > Interruptor seccionador de puesta a tierra > Abrir la puerta del armario |
| CDXJ-3 | interruptor de tierra | Opere únicamente el interruptor de puesta a tierra > abra la puerta del gabinete |
| CDXJ-3B | Disyuntor de interruptor de puesta a tierra | Seccionador>Cerrar el interruptor de puesta a tierra>Abrir la puerta del gabinete |
| CDXJ-6 | Seccionador superior seccionador de puesta a tierra inferior | Disyuntor secundario > interruptor de desconexión secundario > interruptor de puesta a tierra > puerta del gabinete abierta |
| CDXJ-8 | Los interruptores de aislamiento superior e inferior ingresan a la línea. | Disyuntor secundario > interruptor de aislamiento secundario descendente > interruptor de aislamiento secundario ascendente > puerta del gabinete abierta |
| CDXJ-9 | Los interruptores de aislamiento superior e inferior ingresan a la línea desde la parte inferior. | Interruptor secundario > Interruptor de aislamiento superior > Interruptor de aislamiento inferior > Puerta del armario abierta |
| CDXJ-10 | La correa de aislamiento superior está conectada a tierra y el interruptor de aislamiento inferior ingresa a la línea superior. | Subinterruptor de circuito > subinterruptor de aislamiento > subinterruptor de aislamiento superior > cierre la conexión a tierra de aislamiento > abra la puerta del gabinete |
| CDXJ-11 | La correa de aislamiento superior está conectada a tierra y el interruptor de aislamiento inferior ingresa a la línea. | Subinterruptor de circuito > subinterruptor de aislamiento > subinterruptor de aislamiento superior > cierre la conexión a tierra de aislamiento > abra la puerta del gabinete |
| CDXJ-12 | Interruptor de aislamiento superior, correa de aislamiento inferior, conexión a tierra de la línea de entrada superior | Subinterruptor de circuito > subinterruptor de aislamiento > subinterruptor de aislamiento superior > cierre la conexión a tierra de aislamiento > abra la puerta del gabinete |
| CDXJ-13 | Interruptor de aislamiento superior, correa de aislamiento inferior, conexión a tierra de la línea de entrada inferior | Subinterruptor de circuito > subinterruptor de aislamiento > subinterruptor de aislamiento superior > cierre la conexión a tierra de aislamiento > abra la puerta del gabinete |
| CDXJ-15 | La correa de aislamiento superior está conectada a tierra. La correa de aislamiento inferior está conectada a tierra y la línea de entrada superior | Subinterruptor de circuito > subinterruptor de aislamiento > subinterruptor de aislamiento superior > cierre la conexión a tierra de aislamiento > cierre la conexión a tierra de aislamiento > abra la puerta del gabinete |
| CDXJ-16 | La correa de aislamiento superior está conectada a tierra. La correa de aislamiento inferior está conectada a tierra y la línea de entrada está debajo del suelo. | Disyuntor secundario > Interruptor de aislamiento secundario ascendente > Interruptor de aislamiento secundario descendente > Cerrar la conexión a tierra del aislamiento > Cerrar la conexión a tierra del aislamiento > Abrir la puerta del gabinete |
| CDXJ-17 | Interruptor de puesta a tierra inferior de la correa de aislamiento superior | Desconecte el disyuntor > Desconecte el interruptor de desconexión > Cierre la conexión a tierra de aislamiento > Cierre la conexión a tierra > Abra la puerta del gabinete |

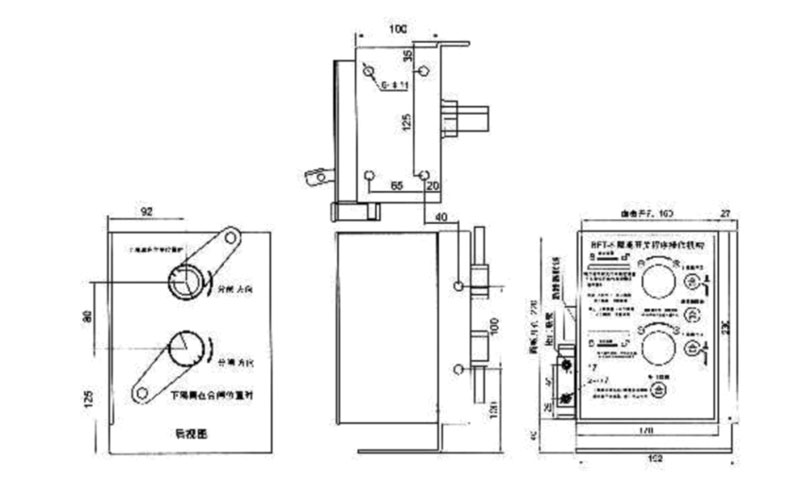

Forma y dimensiones de instalación
