Estructura y rendimiento
El seccionador GN□-12 presenta una estructura innovadora y es un nuevo seccionador desarrollado independientemente por la empresa. Los contactos móviles y estáticos están instalados en dos aisladores horizontales. El contacto móvil gira accionado directamente por el husillo de accionamiento para abrir, cerrar y conectar a tierra. Ocupa poco espacio. La barra colectora es fácil de conectar y su rotura es evidente. Es adecuado para armarios de alta tensión de montaje lateral con altura y espacio de instalación compactos. Puede accionarse mediante el mecanismo tipo BET a través del otro brazo sin mecanismo, o puede accionarse directamente mediante su propio mecanismo de operación, que se activa en la posición de apertura. Instale contactos de puesta a tierra para lograr la puesta a tierra de protección.
Parámetros técnicos
| Especificaciones del modelo | GN□-12/630 | GN□-12/1250 | GN□-12/1600 | |
| GN□-12D/630 | GN□-12D/1250 | GN□-12D/1600 | ||
| Tensión nominal (kV) | 12 | |||
| Corriente nominal (A) | 630 | 1250 | 1600 | |
| Corriente admisible de corta duración de 4 s (kA) | 20 | 31.5 | 31.5 | |
| Corriente de pico admisible nominal (kA) | 50 | 80 | 80 | |
| Nivel de aislamiento nominal | Tensión de impulso de rayo (kV) | Fase a fase, con respecto a tierra 75, fractura 85 | ||
| Tensión soportada a frecuencia industrial de 1 min (kV) | Fase, relativa a 42, fractura 48 | |||

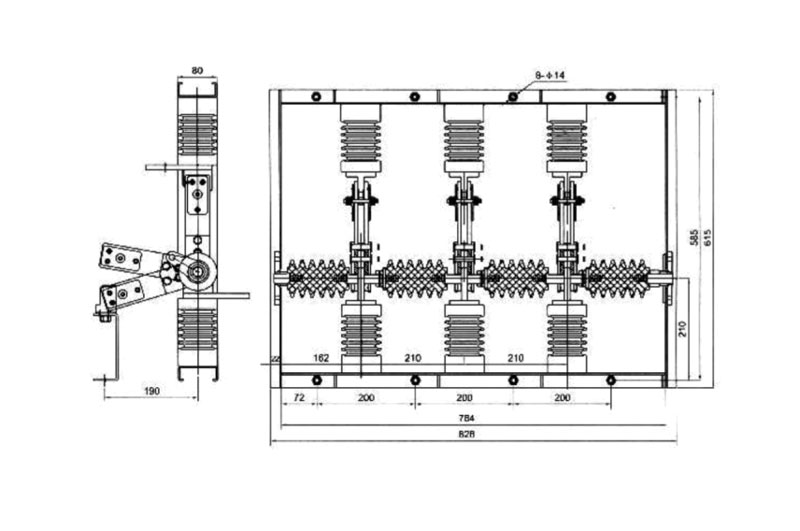

Dimensiones de instalación
