Interruptor de aislamiento de alto voltaje para interiores serie GN19-12

Descripción general

El tablero de distribución de aislamiento de alto voltaje para interiores GN19-12 es un tablero de distribución de alto voltaje para sistemas de energía de voltaje nominal de 12 KV, CA 50 Hz y menores, equipado con un mecanismo de operación manual CS6-1, como apertura y cierre bajo la condición de voltaje y sin carga. Para fines de circuito, también existen productos derivados de tipo antiincrustante, tipo meseta e instalación de dispositivos de visualización en vivo.

El interruptor de aislamiento de esta serie está equipado con un mecanismo de operación manual CS6-1 (el interruptor de aislamiento con panel tiene su propio mecanismo de operación conjunto).

Esta serie de interruptores de aislamiento es de tipo tripolar y consta de un chasis, un eje giratorio, una palanca, un aislador de pilar de porcelana, una cuchilla y una placa de circuito. El eje giratorio está dispuesto en el marco inferior, al que se sueldan tres pares de palancas, las cuales pasan a través del aislador de porcelana de la varilla de tracción y el collar de la cuchilla. El eje giratorio sobresale del marco base y cualquier sección del mismo puede conectarse al mecanismo de operación.

El tipo C es a través de la pared. Entre ellos, C1 significa que la rotación es en el lado que atraviesa la pared; C2 significa que la desconexión es en el lado que atraviesa la pared; C3 significa que ambos lados son en el lado que atraviesa la pared.

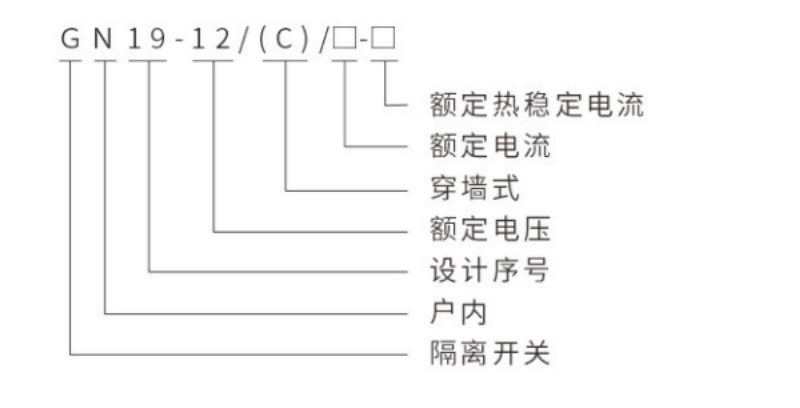

Significado del modelo

Entorno de uso normal

1. La altitud no supera los 1000m:

2. Temperatura del aire ambiente: -25°C~+40°C;

3. La humedad relativa del ambiente circundante: el promedio diario no es más del 95% seco y el promedio diario no es más del 90%;

4. El grado de agrietamiento sísmico no deberá exceder de 8 grados;

5. Lugar de instalación: no apto para fuego, inflamables, explosivos, con contaminación grave, corrosión química ni vibraciones violentas.

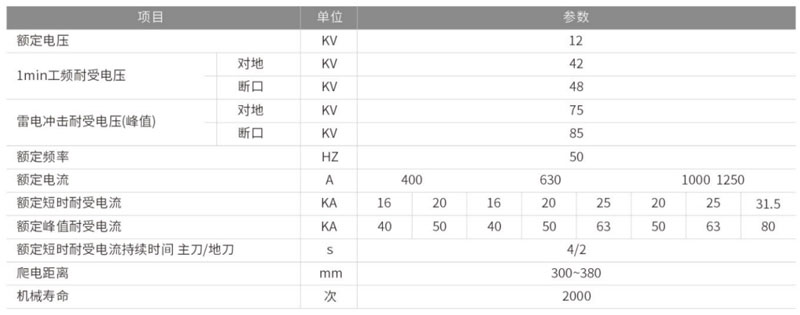

Parámetros técnicos

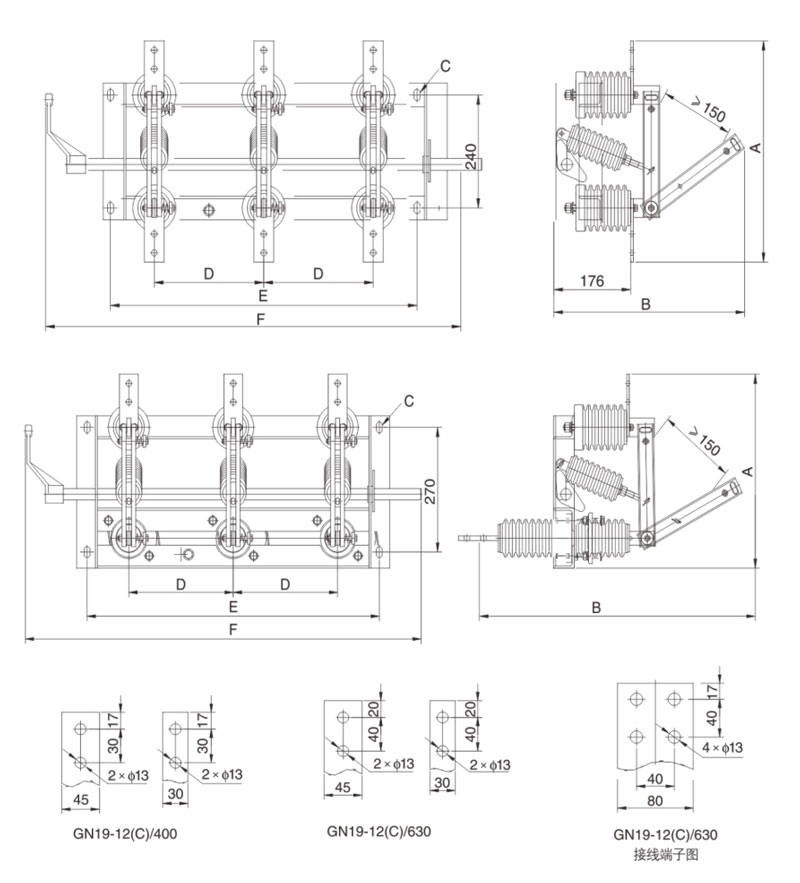

Dimensiones de instalación
