Descripción general
El interruptor de aislamiento rotatorio de alta tensión para interiores GN30-12 es un nuevo tipo de interruptor de aislamiento de cuchilla rotatoria. Su estructura principal consiste en fijar dos grupos de aisladores y contactos en los planos superior e inferior del chasis común trifásico. La cuchilla rotatoria permite la apertura y el cierre del interruptor.
El interruptor de aislamiento rotatorio de alta tensión para interiores GN30-12D es una cuchilla adicional al interruptor de aislamiento rotatorio de alta tensión para interiores GN30-12, que satisface las necesidades de diferentes sistemas de energía. Este producto tiene un diseño compacto, ocupa poco espacio, un aislamiento resistente y es fácil de instalar y ajustar. Su rendimiento cumple con los requisitos de la norma GB1985-89 "Interruptores de aislamiento de alta tensión de CA y seccionadores de puesta a tierra". Se utiliza para abrir y cerrar circuitos en condiciones de tensión y sin carga. Puede utilizarse junto con la aparamenta de alta tensión o de forma independiente.

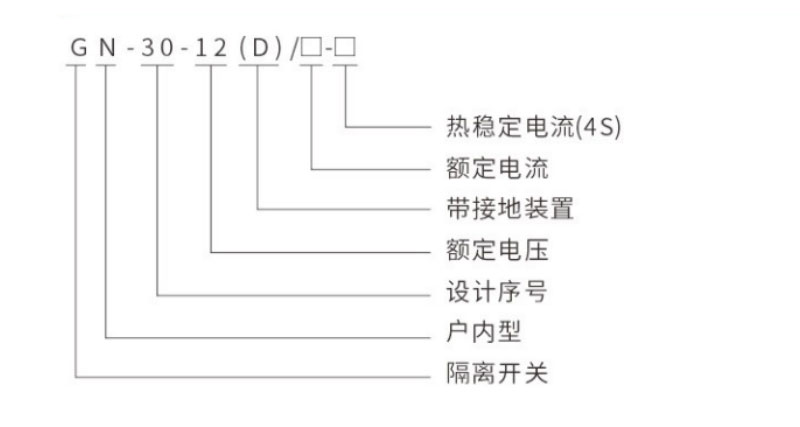

Significado del modelo
Entorno de uso normal
1. La altitud no supere los 1000m;
2. Temperatura del aire ambiente: límite superior +40 °C; límite inferior -10 °C;
3. Humedad relativa: el promedio diario no es más del 95%; el promedio mensual no es más del 90% seco;
4. La intensidad sísmica no supere los 8 grados;
5. Lugares sin polvo intenso, sustancias químicas corrosivas y explosivas; 6. Lugares sin vibraciones violentas frecuentes.
Parámetros técnicos
| Modelo | GN30-12/400-12.5 | GN30-12/630-12.5 | GN38-12/1200-31.5 | GN38-12/1250-31.5 | |
| GN30-12D/12.5 | GN30-12D/630-20 | GN38-12/D1200-31.5 | GN30-12D/1250-31.5 | ||
| Tensión nominal (KV) | 12 | ||||
| Corriente nominal (A) | 400 | 630 | 1000 | 1250 | |
| Corriente de estabilidad térmica (KA) | 12.5 | 20 | 31.5 | ||
| Tiempo de estabilización térmica (S) | 4 | ||||
| Corriente de estabilidad dinámica (KA) | 31.5 | 50 | 80 | ||
| Nivel de aislamiento nominal | Tensión de impulso de rayo (KV) | Fase a fase, con respecto a tierra 75, fractura 85 | |||
| Voltaje de frecuencia industrial de 1 min (KV) | Fase, relativa a 42, fractura 48 | ||||

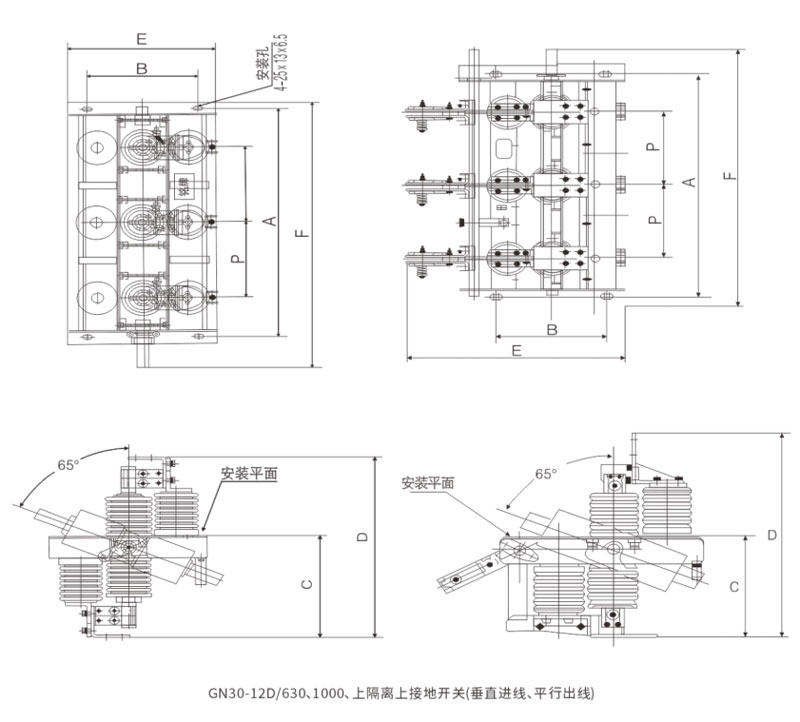

Dimensiones de instalación
