Estructura y rendimiento
El diseño de la estructura del seccionador superior GN38-12D es novedoso, práctico y único. La línea de salida es de tipo pasante, formando una partición aislante en la sala de barras y la sala de interruptores. Su terminal de entrada se conecta fácilmente a la barra horizontal del armario paralelo, lo que reduce la altura del armario, la junta de transición y el costo.
El mecanismo operativo impulsa el eje del interruptor de aislamiento para girar y acciona el brazo operativo para empujar y tirar de la cuchilla de aislamiento, de modo que se abre y se cierra con el contacto de línea entrante o con el contacto de conexión a tierra para lograr el aislamiento o la conexión a tierra.
Parámetros técnicos
| Especificaciones del modelo | GN38-12/630 | GN38-12/1250 | GN38-12/1600 | |
| GN38-12D/630 | GN38-12D/1250 | GN30-12D/1600 | ||
| Tensión nominal (kV) | 12 | |||
| Corriente nominal (A) | 630 | 1250 | 1600 | |
| Corriente admisible de corta duración de 4 s (kA) | 20 | 31.5 | 80 | |
| Corriente de pico admisible nominal (kA) | 20 | 31.5 | 80 | |
| Nivel de aislamiento nominal | Tensión de impulso de rayo (kV) | Fase a fase, con respecto a tierra 75, fractura 85 | ||
| Tensión soportada a frecuencia industrial de 1 min (kV) | Fase, relativa a 42, fractura 48 | |||

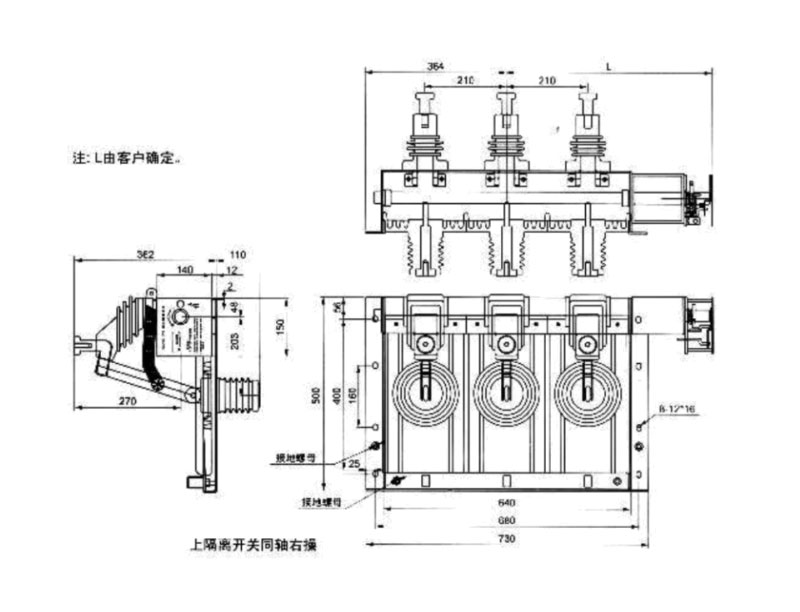

Dimensiones de instalación
