Descripción general
El interruptor de puesta a tierra de alta tensión para interiores JN15-12 es un producto líder en el sector doméstico. Su rendimiento cumple con los requisitos de la norma GB1985-2004 "Interruptores de desconexión de alta tensión de CA e interruptores de puesta a tierra" e IEC129. Es apto para sistemas de alimentación de 12 kV e inferiores a CA 50 Hz. Se puede utilizar con diversos tipos de aparamenta de alta tensión y para el mantenimiento de equipos eléctricos de alta tensión. Para la protección de la puesta a tierra. Este tipo de interruptor puede utilizarse junto con un dispositivo de visualización en vivo.

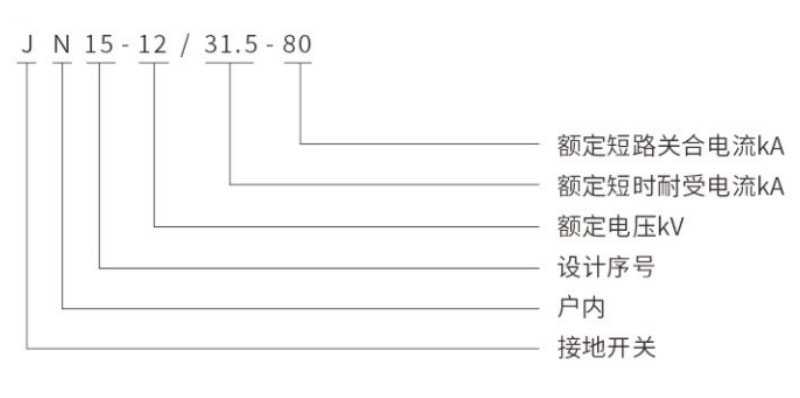

Significado del modelo
Entorno de uso normal
1. La altitud no supere los 1000m;
2. Temperatura del aire ambiente: límite superior +40 °C, ilimitado -10 °C;
3. Se permite almacenar y transportar a 30°C;
4. La intensidad sísmica no supere los 8 grados;
5. No exponer a lugares inflamables, explosivos, con polvo severo, corrosión química o vibraciones severas.
Los principales parámetros técnicos
| NO. | proyecto | unidad | proyecto | |
| 1 | Corriente nominal | kA | 12 | |
| 2 | Corriente nominal admisible de corta duración | kA | 31.5 | |
| 3 | Duración nominal del cortocircuito | S | 4 | |
| 4 | Corriente nominal de cierre en cortocircuito | kA | 80 | |
| 5 | Corriente máxima soportada nominal | kA | 80 | |
| 6 | Distancia entre centros de fase | mm | 210,230,250,275 | |
| 7 | Nivel de aislamiento nominal | Tensión soportada a frecuencia industrial de 1 min | kV | 42 |
| Tensión de impulso de rayo | kV | 75 | ||

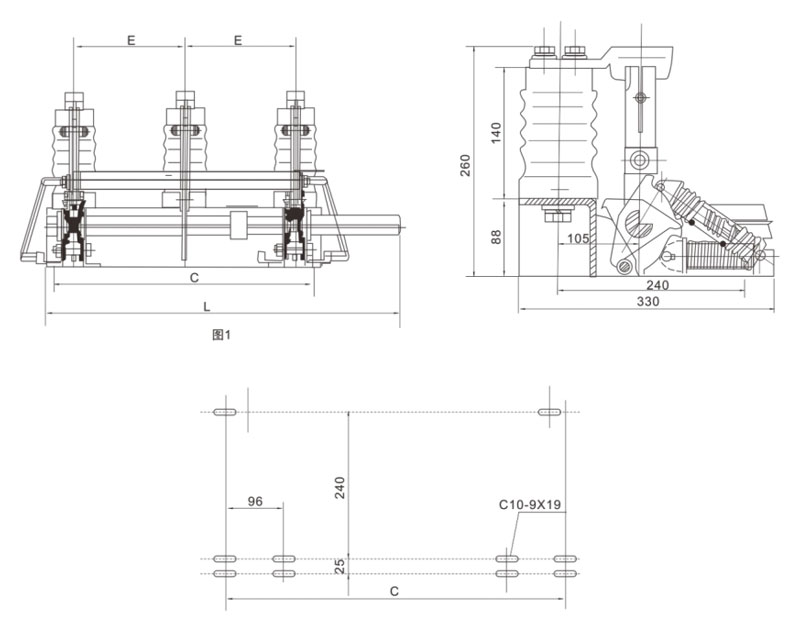

Forma y dimensiones de instalación
| Modelo | L | mi | do |
| JN15-12/31.5-210 | 655 | 210 | 516 |
| JN15-12/31.5-230 | 710 | 230 | 556 |
| JN15-12/31.5-250 | 760 | 250 | 596 |
| JN15-12/31.5-275 | 810 | 275 | 646 |
