Estructura y rendimiento
El interruptor de puesta a tierra de alta tensión JN15C.12/31.5 es un modelo mejorado del JN15.12. Se trata de un nuevo tipo de interruptor de puesta a tierra, especialmente diseñado para espacios reducidos en el armario. Su rendimiento cumple con los requisitos de la norma GB1985-89 "Interruptor de aislamiento e interruptor de puesta a tierra de alta tensión de CA" y la norma IEC129.
Los principales parámetros técnicos
| Especificaciones del modelo | JN15C-12/31.5 | JN15C-12/40 | |
| Tensión nominal (kV) | 12 | ||
| Corriente admisible de corta duración de 4 s (kA) | 31.5 | 40 | |
| Corriente nominal de cierre en cortocircuito (kA) | 80 | 100 | |
| Corriente de pico admisible nominal (kA) | 80 | 100 | |
| Nivel de aislamiento nominal | Tensión de impulso de rayo (kV) | Fase, relativa a 75, fractura 85 | |
| Voltaje de frecuencia industrial de 1 min (kV) | Fase, relativa a 75, fractura 85 | ||

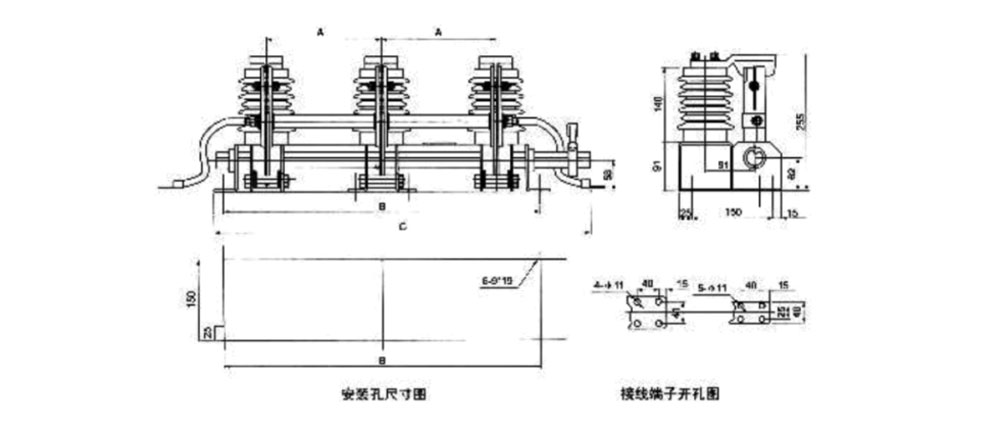

Dimensiones
| Modelo | A | B | do |
| JN15C-12/31.5-150 | 150 | 460 | 600 |
| JN15C-12/31.5-165 | 165 | 490 | 630 |
| JN15C-12/31.5-210 | 210 | 580 | 720 |
| JN15C-12/31.5-230 | 230 | 620 | 780 |
| JN15C-12/31.5-250 | 250 | 660 | 830 |
