Descripción general
El interruptor de puesta a tierra de alta tensión para interiores JN22B-40.5 (en adelante, interruptor de puesta a tierra) es un nuevo producto desarrollado por la empresa. Cumple con la norma nacional GB1985-2004 "Interruptor de aislamiento de alta tensión de CA e interruptor de puesta a tierra". Es apto para sistemas de alimentación trifásicos de 40,5 kV y 50 Hz de CA. Es compatible con celdas de alta tensión KYN61-40.5 y otros tipos de celdas de alta tensión. Se utiliza como conjunto completo para la protección de puesta a tierra durante el mantenimiento de equipos eléctricos de alta tensión. El interruptor de puesta a tierra de alta tensión tipo JYN22B-40.5/31.5 se instala en la carcasa debido a la presencia de vapor y componentes activos en el sector industrial, lo que facilita su operación en ángulos pequeños. Es idéntico al interruptor de puesta a tierra de alta tensión para interiores JN15-12. Las piezas de conexión y transmisión del interruptor de puesta a tierra de alta tensión para interiores JN15-12 son compatibles.

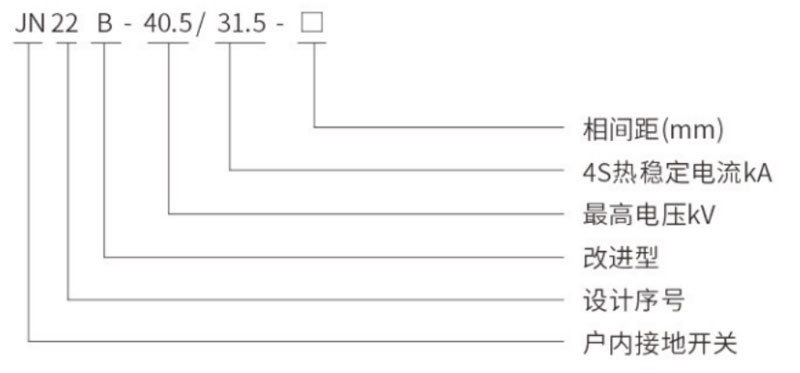

Significado del modelo
Entorno de uso normal
1. La altitud no supere los 1000m;
2. Temperatura del aire ambiente: límite superior +40°C, ilimitado -10°C;
3. Se permite almacenar y transportar a 30℃;
4. La intensidad sísmica no supere los 8 grados;
5. No exponer a lugares inflamables, explosivos, con polvo severo, corrosión química o vibraciones severas.
Los principales parámetros técnicos
| No. | proyecto | Unidad | proyecto |
| 1 | Corriente nominal | kA | 40.5 |
| 2 | Corriente nominal admisible de corta duración | kA | 31.5 |
| 3 | Duración nominal del cortocircuito | s | 4 |
| 4 | Corriente nominal de cierre en cortocircuito | kA | 80 |
| 5 | Corriente máxima soportada nominal | kA | 80 |
| 6 | Distancia entre centros de fase | mm | 210,230,250,275 |
| 7 | Nivel de aislamiento nominal | kV | 42 |
| kV | 75 |

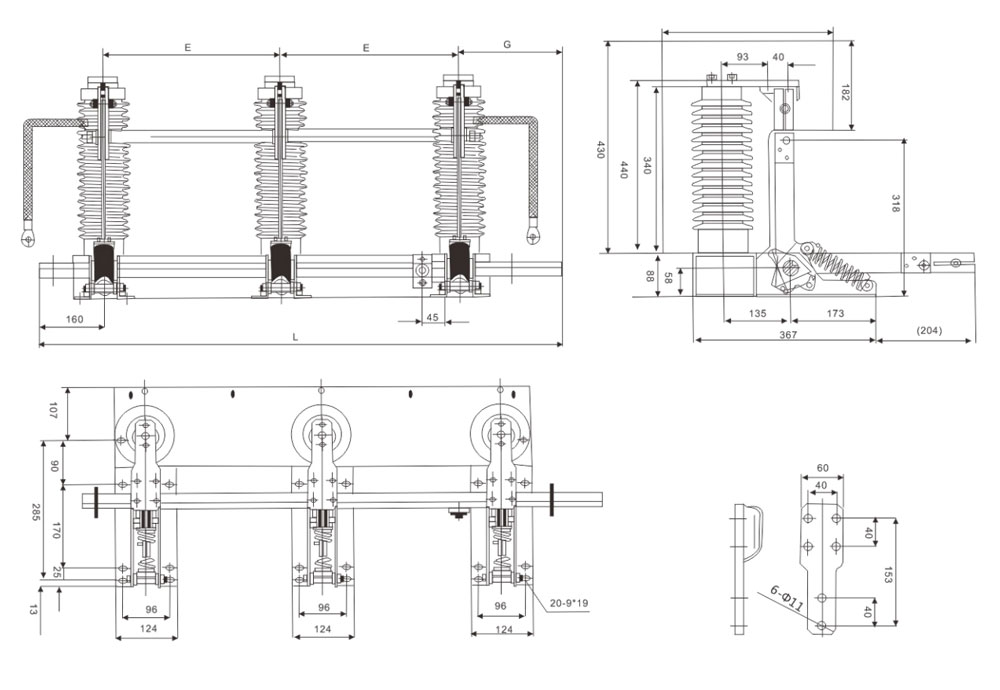

Forma y dimensiones de instalación
Diagrama de corte de instalación
| Modelo | mi | GRAMO | L | D |
| JN22B-40.5/31.5-280 | 280 | 290 | 1010 | 656 |
| JN22B-40.5/31.5-300 | 300 | 340 | 1100 | 696 |
| JN22B-40.5/31.5-350 | 350 | 340 | 1200 | 796 |
| JN22B-40.5/31.5-360 | 360 | 320 | 1200 | 816 |
| JN22B-40.5/31.5-400 | 400 | 340 | 1300 | 896 |
Nota: Cuando la distancia sea menor a 360, añadir placas aislantes entre las fases.
