Estructura y rendimiento
El interruptor de aislamiento inferior GN38-12D presenta una estructura innovadora y es un nuevo tipo de interruptor de aislamiento desarrollado independientemente por la empresa. Los contactos dinámicos y estáticos se instalan en dos aisladores perpendiculares entre sí. Los contactos estáticos se pueden instalar horizontal o verticalmente según sea necesario. El contacto dinámico es accionado directamente por el husillo de accionamiento. El cabezal gira para abrir, cerrar y conectar a tierra, con un espacio de instalación reducido y una cómoda conexión a barras colectoras. Su diseño es evidente y es adecuado para diversos armarios de alta tensión de montaje lateral. Puede accionarse mediante el mecanismo BET a través del brazo de manivela, o bien, el mecanismo de operación puede operar directamente. El contacto de tierra se puede instalar en la posición de apertura para lograr la conexión a tierra de protección.
Parámetros técnicos
| Especificaciones del modelo | GN38-12/630 | GN38-12/1250 | GN38-12/1600 | |
| GN38-12D/630 | GN38-12D/1250 | GN30-12D/1600 | ||
| Tensión nominal (kV) | 12 | |||
| Corriente nominal (A) | 630 | 1250 | 1600 | |
| Corriente admisible de corta duración de 4 s (kA) | 20 | 31.5 | 80 | |
| Corriente de pico admisible nominal (kA) | 50 | 80 | 80 | |
| Nivel de aislamiento nominal | Tensión de impulso de rayo (kV) | Fase a fase, con respecto a tierra 75, fractura 85 | ||
| Tensión soportada a frecuencia industrial de 1 min (kV) | Fase, relativa a 42, fractura 48 | |||

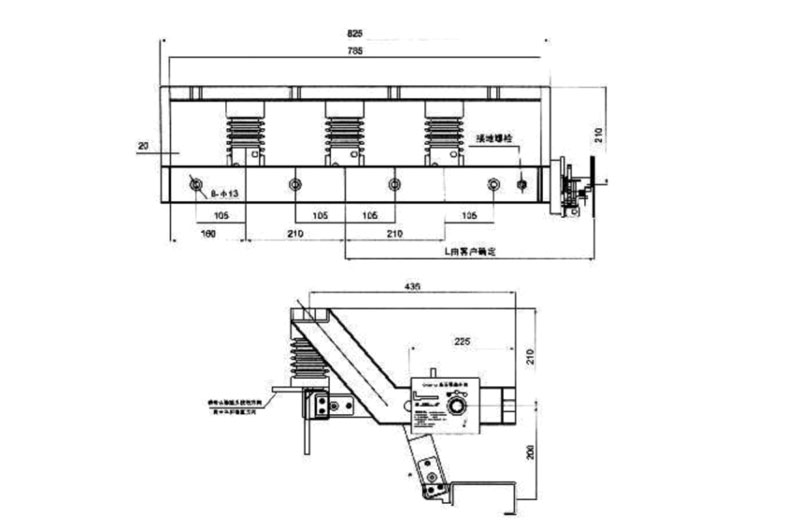

Dimensiones de instalación
