Terminales de cableado de la serie SAK

Esquema

Los bloques de terminales combinados de la serie SAK/JXB utilizan principalmente la tecnología de conexión de Woodmeler, de Alemania, y están diseñados y fabricados en casa. Los objetivos tecnológicos cumplen con las normas IEC60947-1, IEC60947-7-1 y GB14048.1. Sin embargo, el modelo JXB solo se puede instalar en... , aumente la serie de terminales de alta corriente.

Característica

1. Instalación razonable aes1gn, surog v1 tipo SAK se puede montar en la guía de tipo G y TH.
2. Pequeño volumen, especificación completa. El terminal de corriente grande de JXB utiliza accesorios reforzados para garantizar un contacto confiable.
3. El soporte utiliza colores amarillo crema y gris, el pedestal de conexión a tierra utiliza colores amarillo y verde con un sentido más moderno.

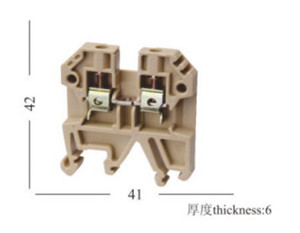

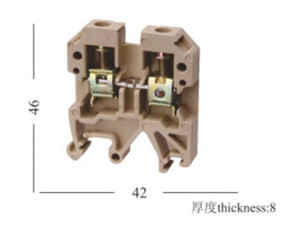

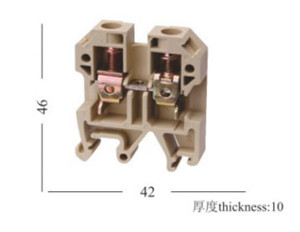

SAK-2.5EN	SAK-4EN	SAK-6EN
0,2-2,5 mm²	0,2-4 mm2	0,2-6 mm2
corriente: 24A voltaje: 800 V	corriente: 32A voltaje: 800 V	corriente: 41A voltaje: 800 V
AP2.5	AP4	AP6
2.5EN 2.5Q2-10	4EN 4T2-10	6ENQ2-10
EW35	EW35	EW35
DEK5(1…10)	DEK5(1…10)	DEK5(1…10)

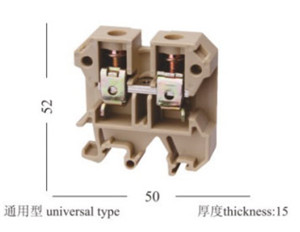

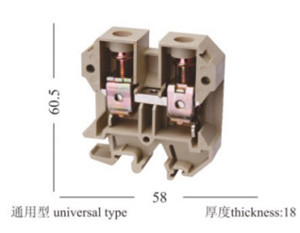

SAK-10EN	SAK-16EN	SAK-25EN
0,2-10 mm²	0,2-16 mm²	0,2-25 mm²
corriente: 57A voltaje: 800 V	corriente: 76A voltaje: 800 V	corriente: 100A voltaje: 800 V
AP10	AP16	AP10
10ENQ2-10	16ENQ2-10	25ENQ2-10
EW35	EW35	EW35
DEK5(1…10)	DEK5(1…10)	DEK5(1…10)

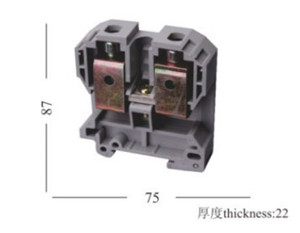

SAK-35EN	SAK-70EN	DK4Q/35
0,2-35 mm²	0,2-95 mm2	0,2-4 mm2
corriente: 125A voltaje: 800 V	corriente: 100A voltaje: 800 V	corriente: 32A voltaje: 500 V
AP35	AP95/35	AP-DK4
35ENQ2-10	70Q T2-10	DK4Q2-10
EW35	EW35	EW35
DEK5(1…10)	DEK5(1…10)	DEK5(1…10)

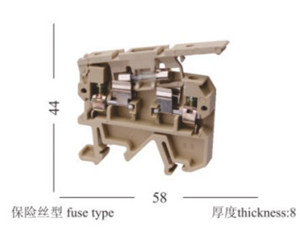

SAK-RD	SAK-WYL6/1	JXB-2.5/35
0,2-4 mm2	0,2-6 mm2	0,2-2,5 mm²
corriente: 6,3 A voltaje: 500 V	corriente: 41A voltaje: 500 V	corriente: 24A voltaje: 800 V
AP1.5	AP-WTL	AP2.5
	WTLQ2-10	2.5T2-10
EW35	EW35	EW35
DEK5(1…10)	DEK5(1…10)	DEK5(1…10)
JXB-4/35	JXB-6/35	JXB-10/35
0,2-4 mm2	0,2-6 mm2	0,2-10 mm²
corriente: 32A voltaje: 800 V	corriente: 41A voltaje: 800 V	corriente: 57A voltaje: 800 V
AP4	AP6	AP10
4T2-10	6ENQ2-10	10ENQ2-10
EW35	EW35	EW35
DEK5(1…10)	DEK5(1…10)	DEK5(1…10)
JXB-16/35	JXB-25/35	JXB-35/35
0,5-16 mm²	10-25 mm2	10-35 mm2
corriente: 76A voltaje: 800 V	corriente: 100A voltaje: 800 V	corriente: 125A voltaje: 800 V
AP16	AP25	AP35
16ENQ2-10	25ENQ2-10	35ENQ2-10
EW35	EW35	EW35
DEK5(1…10)	DEK5(1…10)	DEK5(1…10)
JXB-95/35	JXB-4/35S1	JXB-RD
25-95 mm2	0,2-4 mm2	0,2-4 mm2
corriente: 192A voltaje: 800 V	corriente: 32A voltaje: 500 V	corriente: 6,3 A voltaje: 500 V
AP95/35	AP-DK4	AP1.5
70Q T2-10	DK4Q2-10
EW35	EW35	EW35
DEK5(1…10)	DEK5(1…10)	DEK5(1…10)
JXB-WTL6/1
0,2-6 mm2
corriente: 41A voltaje: 500 V
AP-WTL
WTLQ2-10
EW35
DEK5(1…10)
