Terminal universal de la serie UK

Instrucción:

1. Espesor de la tapa del extremo: 1,5 mm² gris

2. 10 tiras de conexión centrales se pueden dividir en 2 posiciones y 3 posiciones.

3. Barra de puente Isoiator: 10 posiciones, divisible, necesita amortiguación biock

4. Barra de conmutación para 2 bloques de terminales completa, agregue cubierta final entre dos terminales.

5. Placa separadora: se utiliza para la separación eléctrica de puentes vecinos.

6. Placa divisoria: espesor 1,5 mm

7. Pieza fija final universal

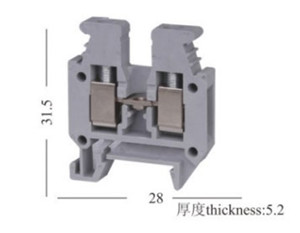

MBK3.EZ

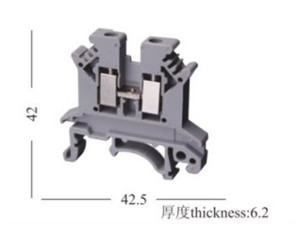

Reino Unido-1.5N

M3

"...5"

8 mm

M2

"...5"

7 mm

alambre sólido (mm2) 0,2-4

alambre sólido (mm2) 0,14-1,5

alambre trenzado 0,2-2,5

alambre trenzado 0,14-1,5

IEC 60947-7-1

IEC 60947-7-1

corriente: 32A

corriente: 17,5 A

Voltaje: 500 V

Voltaje: 500 V

Tapa final

D-MBK3/5

D-Reino Unido 1.5N

Pieza de conexión corta central

FB1 10N5N

FB1 10-4

EB 2-5 EB 3-5 EB 10-5

ISSB1 10-4 IS-K4

CDX1 USBR

pieza fija final

E/MBK1

TS-K

placa de patriación

ATP-MBK

ATP-Reino Unido

CDX1 USBR

E/Reino Unido

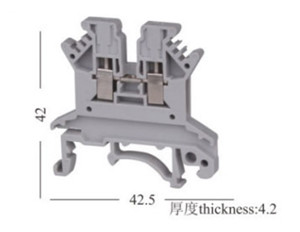

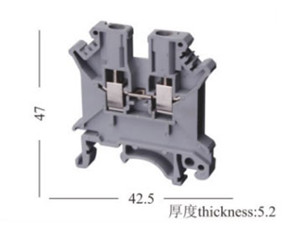

Reino Unido-1.5N

Reino Unido-1.5N

Reino Unido-1.5N

M3

"...6"

8 mm

M3

"...5"

8 mm

M3

"...6"

8 mm

alambre sólido (mm2) 0,2-4

alambre sólido (mm2) 0,2-4

alambre sólido (mm2) 0,2-6

alambre trenzado 0,2-2,5

alambre trenzado 0,2-2,5

alambre trenzado 0,2-4

IEC 60947-7-1

IEC 60947-7-1

IEC 60947-7-1

corriente: 32A

corriente: 32A

corriente: 41A

Voltaje: 800 V

Voltaje: 800 V

Voltaje: 800 V

D-UK 2.5N

D-UK 4/10

D-UK 4/10

FB1 10-6

FB1 10-5

FB1 10-6

ISSB1 10-6 IS-K4

ISSB1 10-4 IS-K4

ISSB1 10-6 IS-K4

CDX1 USBR

EB2-5/3-5/10-5

USBR2-7

TS-K

TS-K

TS-K

ATP-Reino Unido

ATP-Reino Unido

ATP-Reino Unido

E/Reino Unido

TS-K

E/Reino Unido

EB2-6/3-6/10-6

EB2-6/3-6/10-6

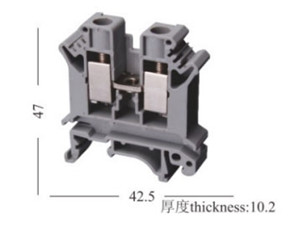

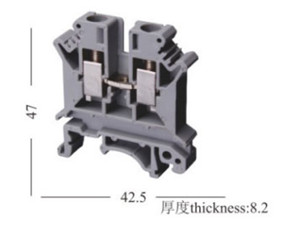

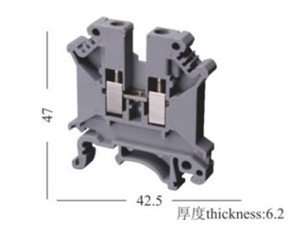

Reino Unido-6N

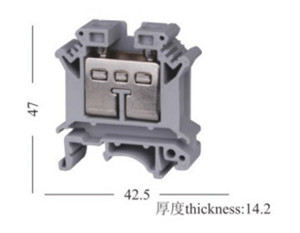

Reino Unido-10N

Reino Unido-16N

M4

"...8"

10 mm

M4

"...10"

12 mm

M4

"...10"

12 mm

alambre sólido (mm2) 0,2-10

alambre sólido (mm2) 0,5-16

alambre sólido (mm2) 2,5-25

alambre trenzado 0,2-6

alambre trenzado 0,5-10

alambre trenzado 4-16

IEC 60947-7-1

IEC 60947-7-1

IEC 60947-7-1

corriente: 57A

corriente: 76A

corriente: 101A

Voltaje: 800 V

Voltaje: 800 V

Voltaje: 800 V

D-UK 4/10

D-UK 4/10N

D-UK 16

FB1 10-8

FB1 10-10

FB1 10-12

ISSB1 10-8 IS-K10

ISSB1 10-10 IS-K10

TS-K

USBR2-8/13N

CDX1 USBR

ATP-Reino Unido

TS-K

TS-K

E/Reino Unido

ATP-Reino Unido

ATP-Reino Unido

EB 10-12

E/Reino Unido

E/Reino Unido

EB 2-8/3-8/10-8

EB 2-10/3-10/10-10

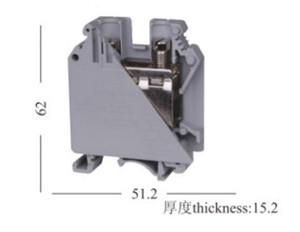

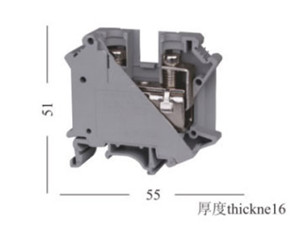

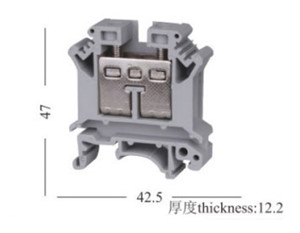

Reino Unido-25N

UK-35N (Pie alto)

UK-35N (Bantam)

M4

"...10"

14 mm

M6

"...10"

16 mm

M6

"...10"

16 mm

alambre sólido (mm2) 2,5-25

alambre sólido (mm2) 2,5-25

alambre sólido (mm2) 2,5-25

alambre trenzado 4-16

alambre trenzado 4-16

alambre trenzado 4-16

IEC 60947-7-1

IEC 60947-7-1

IEC 60947-7-1

corriente: 110A

corriente: 125A

corriente: 125A

Voltaje: 800 V

Voltaje: 800 V

Voltaje: 800 V

D-UK 25

FB1 10-14

FB1 12-15 FB1 13-15

FB1 12-15 FB1 13-15

TS-K

TS-K

TS-K

ATP-Reino Unido

carcasa de bloque, sin tapa de extremo

carcasa de bloque, sin tapa de extremo

E/Reino Unido

E/Reino Unido

E/Reino Unido

EB 10-12

EB 10-15

EB 10-15

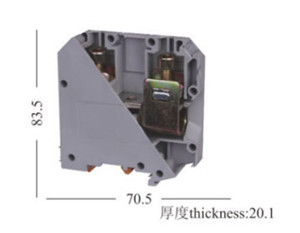

Reino Unido-50N

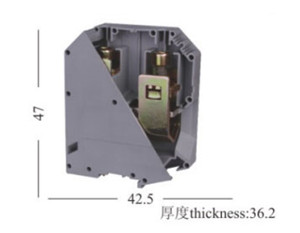

Reino Unido-95

Reino Unido-150

M6

"...14"

24 mm

M8

"...22"

33 mm

M10

"...22"

40 mm

alambre sólido (mm2) 16-50

alambre sólido (mm2) 25-95

alambre sólido (mm2) 2,5-25

alambre trenzado 25-50

alambre trenzado 35-95

alambre trenzado 4-16

IEC 60947-7-1

IEC 60947-7-1

IEC 60947-7-1

corriente: 150A

corriente: 232A

corriente: 309A

Voltaje: 800 V

Voltaje: 1000 V

Voltaje: 1000 V

FB1 2-20 FB1 3-20

FB1 2-25 FB1 3-25

FB1 2-31 FB1 3-31

Pieza de cortocircuito enchufable de borde, completamente aislada. insertado en el cuerpo de la abrazadera del terminal y incrustado en la carcasa del terminal con 2 posiciones y 3 posiciones. Accesorio terminal: E/AL-NS 35

2 posiciones

E/AL-NS 32 E/AL-NS 35

E/AL-NS 32 E/AL-NS 35

3 posiciones

pieza fija final

pieza fija final

pieza fija final

(2) Pieza fija final: para fijación de terminal tipo UK50, 95, 150 y 240

Terminal fijo final: para fijación de terminales tipo UK50, 95 y 150, 240

Terminal fijo final: para fijación de terminales tipo UK50, 95 y 150, 240

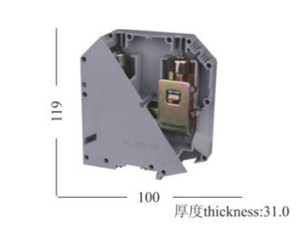

Reino Unido-240A

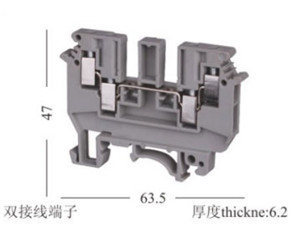

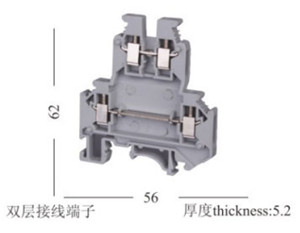

UDK4

MTKP-P

M10

"...22"

40 mm

M3

"...6"

8 mm

M3

"...5"

7 mm

alambre sólido (mm2) 70-240

alambre sólido (mm2) 0,2-4

alambre sólido (mm2) 0,2-4

alambre trenzado 70-240

alambre trenzado 0,2-2,5

alambre trenzado 0,2-2,5

IEC 60947-7-1

IEC 60947-7-1

IEC 60947-7-1

corriente: 415A

corriente: 32A

corriente: 16A

Voltaje: 1000 V

Voltaje: 690 V

Voltaje: 400 V

EB2-36 EB3-36

D-UDK4

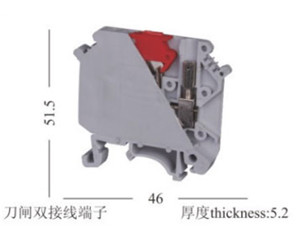

Descripción: Rotura de terminales entre cuchillas, con clavos de prueba en ambos lados.

E/AL-NS 32 E/AL-NS 35

Pieza de conexión corta central

FB1 10-6

placa final

D-MTK

pieza fija final

Pieza de cortocircuito del bloque de aislamiento

ISSBI 10-6

EBL2-5' EBL3-5'

Terminal fijo final: para fijación de terminales tipo UK50, 95 y 150, 240

Bloque de aislamiento de pieza de cortocircuito

IS-K4

Pieza de cortocircuito enchufable lateral de 10 posiciones

Cortocircuito conmutable entre dos terminales

USBR2-7

Agrupación de particiones

ATS-MTK

talón

TS-KK3 EB2-6/3-6/10-6

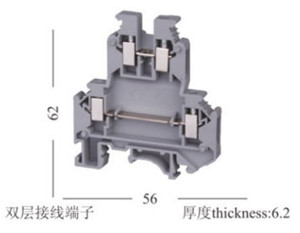

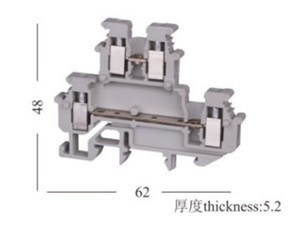

UKK3

Reino Unido-150

Reino Unido-150

M3

"...5"

8 mm

M3

"...5"

7 mm

M3

"...6"

8 mm

alambre sólido (mm2) 0,2-4

alambre sólido (mm2) 0,2-4

alambre sólido (mm2) 0,2-4

alambre trenzado 0,2-2,5

alambre trenzado 0,2-2,5

alambre trenzado 0,2-4

IEC 60947-7-1

IEC 60947-7-1

IEC 60947-7-1

Corriente: 32 A

Corriente: 24 A

Corriente: 32 A

Voltaje: 500 V

Voltaje: 500 V

Voltaje: 500 V

placa final

D-UKK3/5

MBKKB2.5

placa final

D-UKK3/5

Placa final de compensación de espacio

DG-UKK3/5

FBRNI10-5

Placa final de compensación de espacio

DG-UKK3/5

tablero de compensación espacial

DP-UKK3/5

2 posiciones 3 posiciones Pieza de cortocircuito enchufable lateral de 10 posiciones

EB 2-5 EB 3-5 EB 10-5

Tablero de compensación espacial

DP-UKK3/5

Cortocircuito central

DB1 10-5

talón

TS-KK3

Cortocircuito central

DB1 10-6

Pieza de cortocircuito del bloque de aislamiento

ISSBI 10-5

E/Reino Unido

Pieza de cortocircuito del bloque de aislamiento

ISSBI 10-6

Lenguaje de señas británico 10-5

EBL 2-6/3-6/10-6

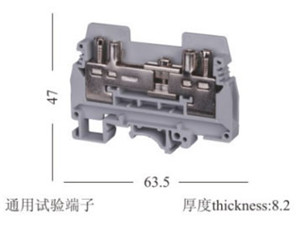

URTK-6S

Reino Unido-150

Reino Unido-150

M4

"...8"

10 mm

M3

"...8"

8 mm

M3

"...10"

11 mm

alambre sólido (mm2) 0,5-10

alambre sólido (mm2) 0,2-4

alambre sólido (mm2) 0,5-16

alambre trenzado 0,5-6

alambre trenzado 0,2-4

alambre trenzado 0,5-16

IEC 60947-7-1

IEC 60947-7-1

IEC 60947-7-1

Corriente: 57A

Corriente: 6,3 A

Corriente: 10 A

Voltaje: 500 V

Voltaje: 500A

Voltaje: 500A

Descripción: Terminal de prueba de interruptor de cuchilla, tornillo de toma de prueba en ambos lados

EB2-8/3-8/10-8

EB2-8/3-8/10-8

Placa final

D-URTK/S

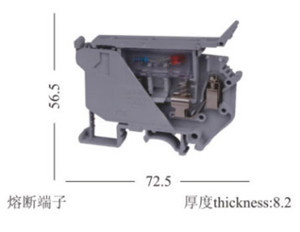

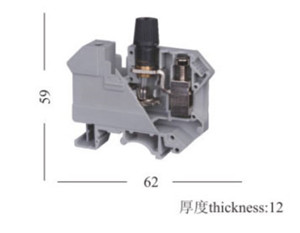

UK5-HESI

Reino Unido10-DREHS1

Cortocircuito central

FB10-URTK/S

Espaciador de agrupación

ATS-RTK

Cambie la pieza de cortocircuito hacia adentro

USB2-URTK/S

Cambie la pieza de cortocircuito hacia afuera

ASB2-URTK/S
