Disyuntor de vacío de alto voltaje serie ZN63(VS1)-12

Descripción general

El interruptor automático de vacío de alta tensión de la serie ZN63(VS1)-12 es una celda de interior con corriente alterna trifásica de 50 Hz y una tensión nominal de 12 kV. Se puede utilizar para el control y la protección de empresas industriales y mineras, centrales eléctricas, subestaciones e instalaciones eléctricas, y es adecuado para lugares de operación frecuente. El mecanismo de operación VET está integrado en el cuerpo del interruptor automático, y el diseño puede utilizarse como una unidad de instalación fija o puede equiparse con un mecanismo de propulsión especial para formar una unidad de carro de mano. La parte principal del circuito puede utilizar el polo sólido sellado integral para lograr la miniaturización, alta confiabilidad y libre de mantenimiento del interruptor automático. Puede equiparse con KYN28A-12 (GZS) y otros gabinetes de distribución de tipo carro de mano de montaje intermedio, así como con celdas de tipo fijo XGN.

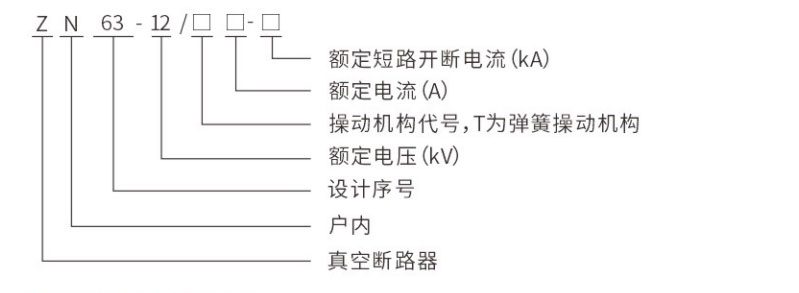

Significado del modelo

Entorno de uso normal

1. Temperatura ambiente: la temperatura ambiente no es mayor a +40 °C, no menor a -25 °C;

2. Altitud: la altitud no supera los 1000 y la meseta no supera los 3000 m;

3. Humedad relativa: el promedio diario no supera el 95%, el promedio mensual no supera el 90%, la presión de vapor saturada promedio diaria no supera 2,2 × 10⁻⁴ MPa y el promedio mensual no supera 1,8 × ^10⁻⁴ MPa.

4. Intensidad del sismo: no más de 8;

5. Lugar de uso: lugar sin fuego, explosión, contaminación grave, corrosión química y vibraciones violentas.

Parámetros técnicos

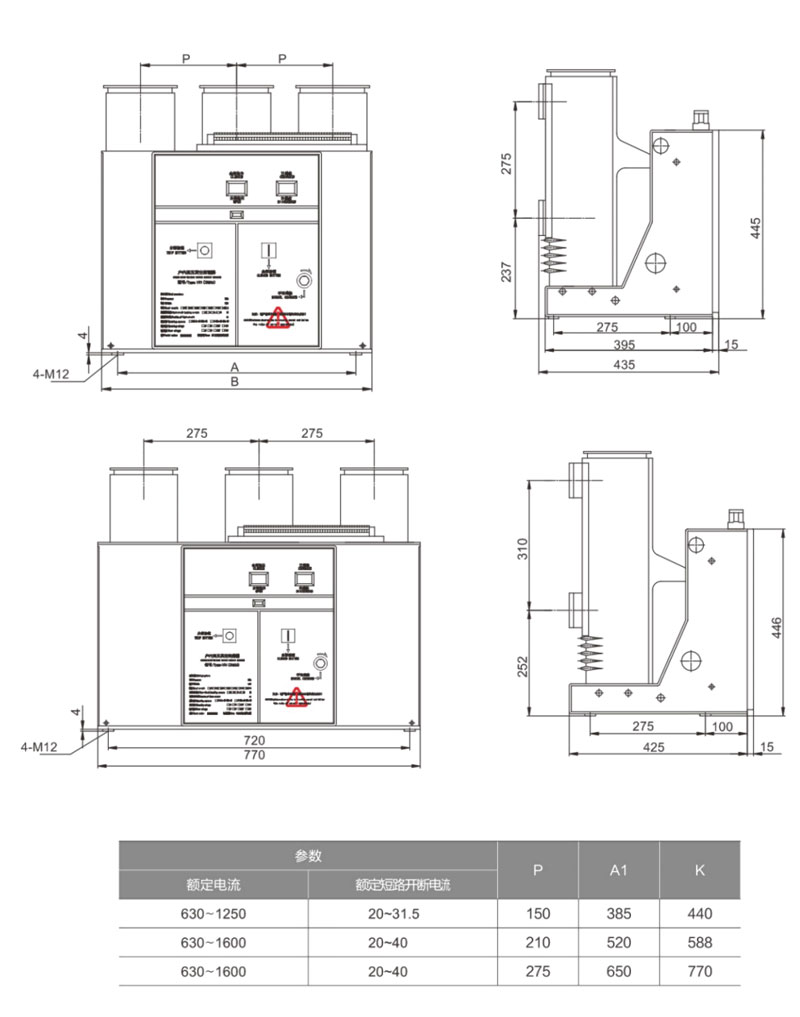

Dimensiones de instalación
