Descripción general
El interruptor automático de vacío de alta tensión de montaje lateral serie ZN63(VS1)-12 es una celda de alta tensión para interiores, apta para sistemas eléctricos trifásicos con una tensión nominal de 12 kV y una frecuencia de 50 Hz. Se utiliza como dispositivo de protección y control. Gracias a sus ventajas especiales, es especialmente adecuado para lugares que requieren un funcionamiento frecuente a la corriente nominal o que interrumpen la corriente de cortocircuito con frecuencia.
El interruptor automático de vacío de alta tensión de montaje lateral serie ZN63(VS1)-12 se instala de forma fija y se utiliza principalmente en armarios de distribución fijos. Puede utilizarse solo o en redes de suministro de energía en anillo, subestaciones tipo caja o diversos sistemas no estándar.

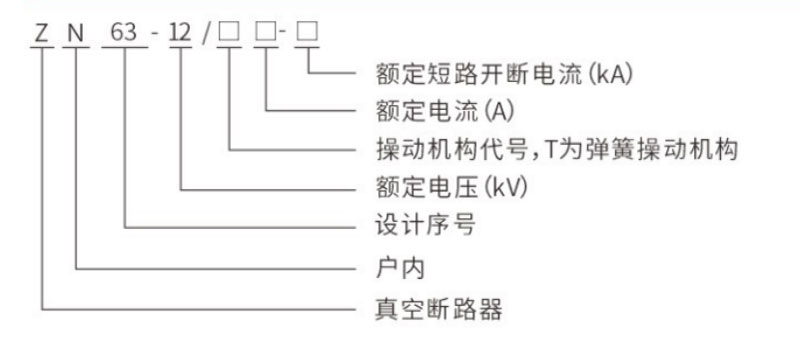

Significado del modelo
Entorno de uso normal
1. Temperatura ambiente: la temperatura ambiente no es mayor a +40 °C, no menor a -10 °C (el almacenamiento y transporte están permitidos a -30 °C);
2. Altitud: la altitud no excede los 1000;
3. Humedad relativa: el promedio diario no supera el 95%, el promedio mensual no supera el 90%, la presión de vapor saturada promedio diaria no supera 2,2 × 10⁻⁴ MPa y el promedio mensual no supera 1,8 × 10⁻⁴ MPa.
4. Intensidad del sismo: no más de 8;
5. Lugar de uso: lugar sin fuego, explosión, contaminación grave, corrosión química y vibraciones violentas.

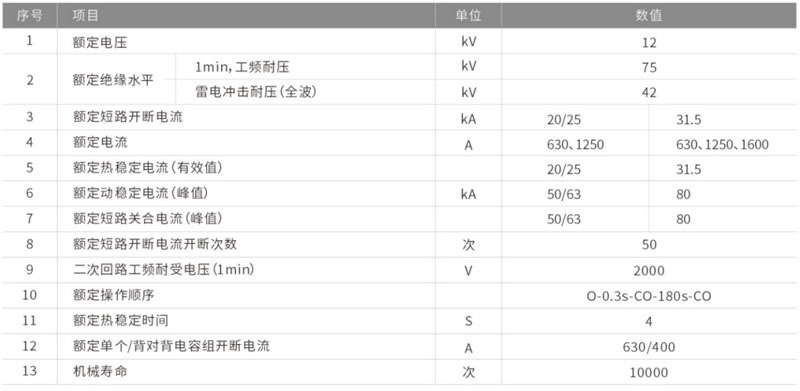

Parámetros técnicos
Dimensiones de instalación
