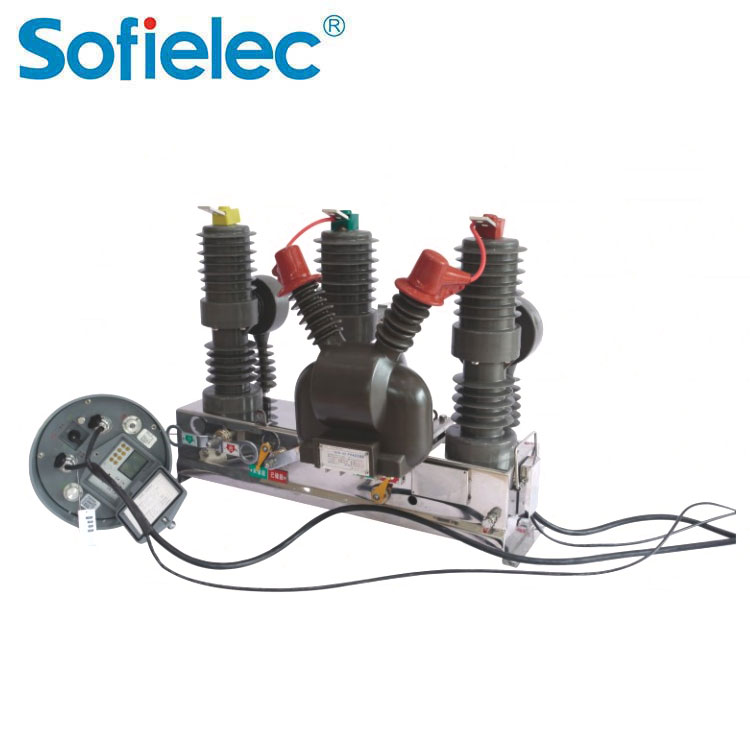

Disyuntor de vacío de alto voltaje para exteriores serie ZW32-12 (FDGM) / T630-20

Descripción general

El interruptor automático de vacío de alta tensión para exteriores serie ZW32-12 (FDGM) (en adelante, "interruptor automático") es una celda de distribución eléctrica para exteriores con una tensión nominal de 12 kV y una corriente alterna trifásica de 50 Hz. Los interruptores automáticos se utilizan principalmente para interrumpir y cerrar corrientes de carga, sobrecarga y cortocircuito en líneas eléctricas. Ofrecen protección contra sobrecargas y cortocircuitos, cumplen con los requisitos de control y medición, y también pueden realizar funciones de control y monitorización remotas. Se utilizan ampliamente en subestaciones, para el control y la operación de sistemas de distribución eléctrica en empresas industriales y mineras, siendo especialmente adecuados para lugares con un uso frecuente.

El disyuntor cumple con estándares técnicos como GB1984-2003, DL/T402-2007 e IEC60056.

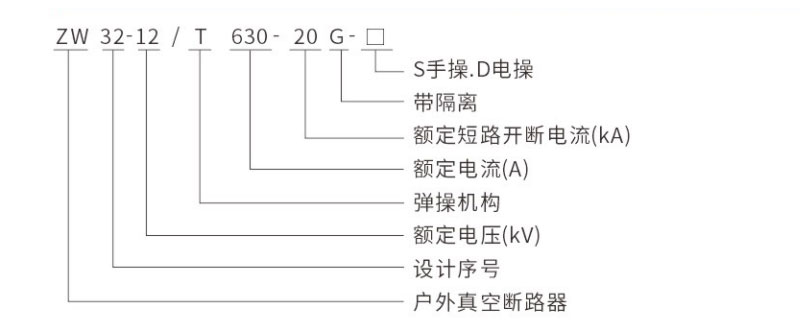

Significado del modelo

Entorno de uso normal

1. Temperatura ambiente: -40°C~+40°C;

2. Altitud: 2000m y menos;

3. El aire circundante puede estar contaminado por polvo, humo, gases corrosivos, vapor o niebla salina, y el nivel de contaminación es de nivel III;

4. La velocidad del viento no supera los 34 m/s (equivalente a 700 Pa en la superficie cilíndrica);

5. Condiciones especiales de uso: El disyuntor puede utilizarse en condiciones normales distintas a las especificadas anteriormente. Por favor, negocie con nosotros para requisitos especiales.

Características estructurales

◆Estructura completamente cerrada tipo pilar trifásico con alto rendimiento de sellado

◇Rendimiento de frenado estable y confiable, sin peligro de combustión ni explosión; libre de mantenimiento, tamaño pequeño, peso ligero y larga vida útil. ◇Tiene un fuerte rendimiento a prueba de humedad y anticondensación, especialmente adecuado para su uso en áreas frías o húmedas.

◇Los materiales importados tienen un buen rendimiento de aislamiento, resistencia a altas temperaturas, resistencia ultravioleta y resistencia al envejecimiento.

◆Mecanismo operativo de resorte miniaturizado, eficiente y confiable

◇La potencia del motor de almacenamiento de energía es pequeña y el consumo de energía de apertura y cierre es bajo; la transmisión del mecanismo adopta el modo de transmisión directa, la cantidad de piezas es pequeña y la confiabilidad es alta.

◇El mecanismo operativo se coloca en una caja sellada, lo que puede prevenir eficazmente la corrosión y mejorar la confiabilidad del mecanismo.

◆Control conveniente y flexible y rendimiento de combinación libre

◇ Se puede utilizar apertura manual o apertura y cierre eléctricos y operación por control remoto.

◇Se puede combinar con un controlador inteligente para lograr la automatización de la distribución de energía, o con un controlador de reconectador para formar un reconectador y seccionalizador automático.

◇Se puede instalar un transformador de corriente bifásico o trifásico para protección contra sobrecorriente o cortocircuito.

◇Puede proporcionar la señal de adquisición de corriente para el controlador inteligente; el transformador de corriente para medición se puede instalar según los requisitos del usuario.

◇Se puede sacar un interruptor de aislamiento de enlace trifásico, con un dispositivo de enclavamiento antierrores; se puede conectar con el aislador del pilar del pararrayos, lo que es conveniente para el mantenimiento.

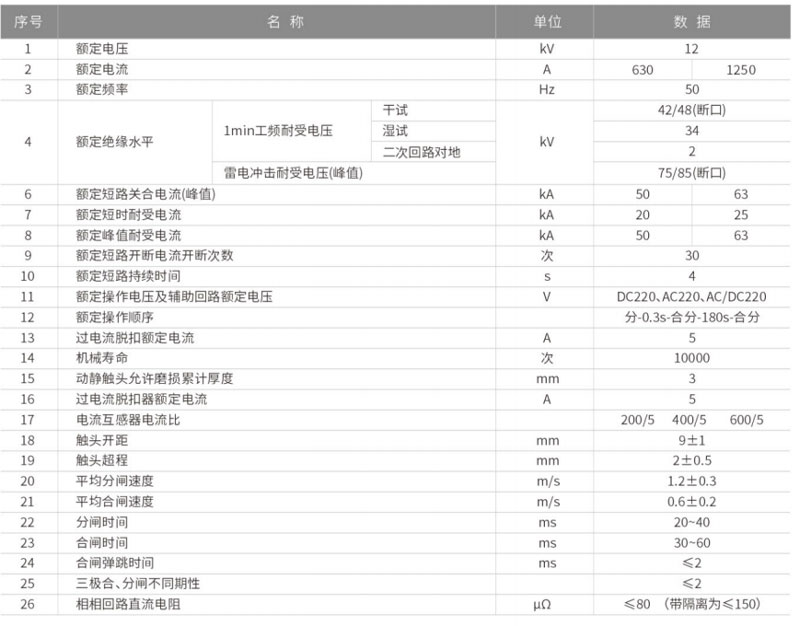

Parámetros técnicos

Descargar Google

◆Modelo del producto, nombre, especificación, cantidad;

◆Corriente nominal, corriente nominal de ruptura de cortocircuito, relación de corriente de los transformadores de corriente;

◆Modo de funcionamiento y voltaje de funcionamiento;

◆Nombre y cantidad de repuestos;

◆Para requisitos especiales, negocie con nuestra empresa y firme un acuerdo técnico.

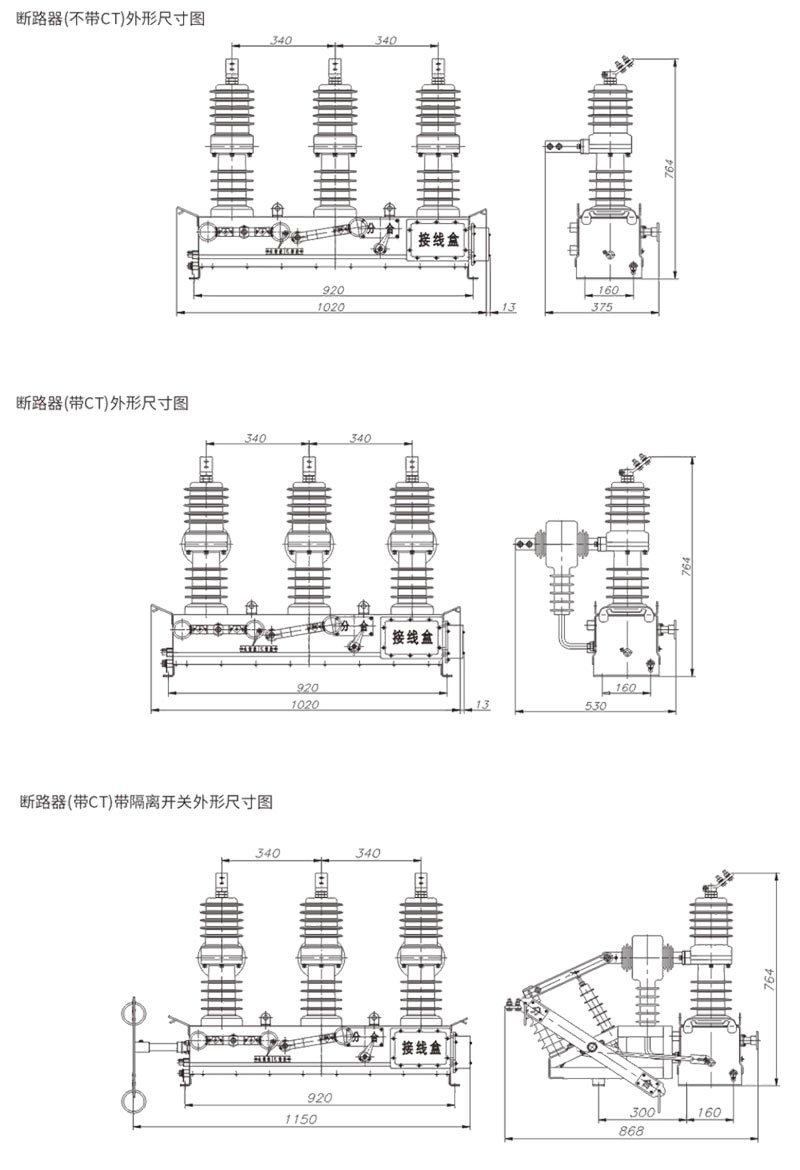

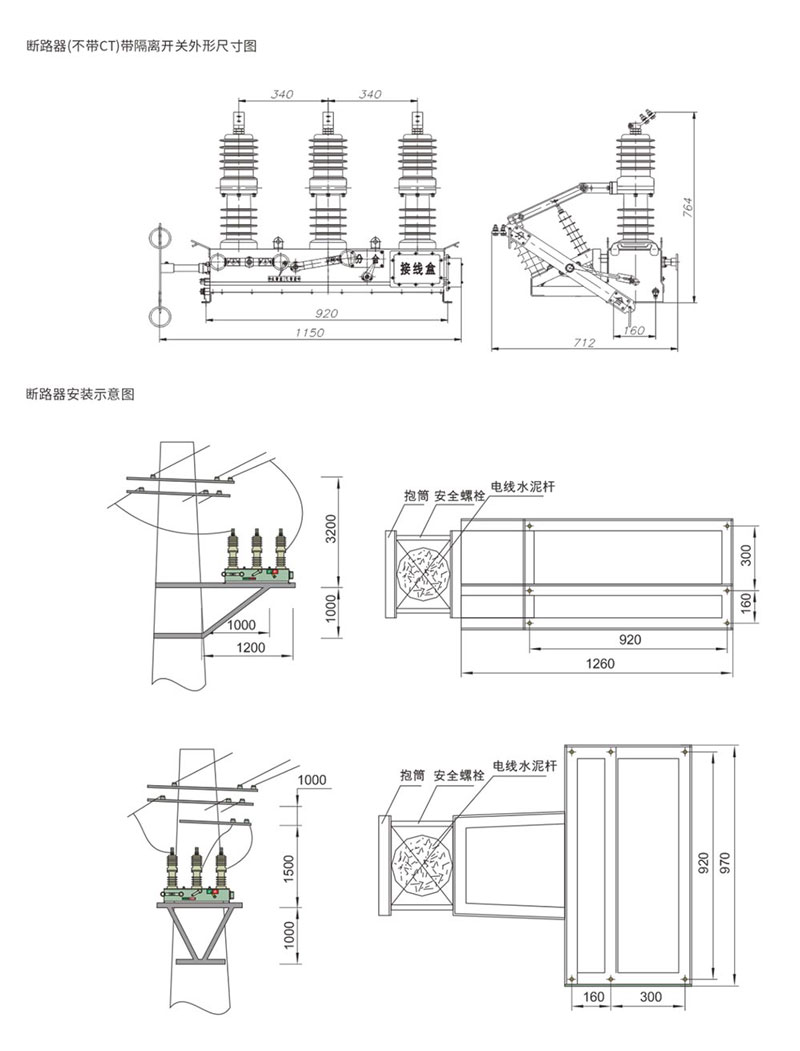

Dimensiones de instalación
