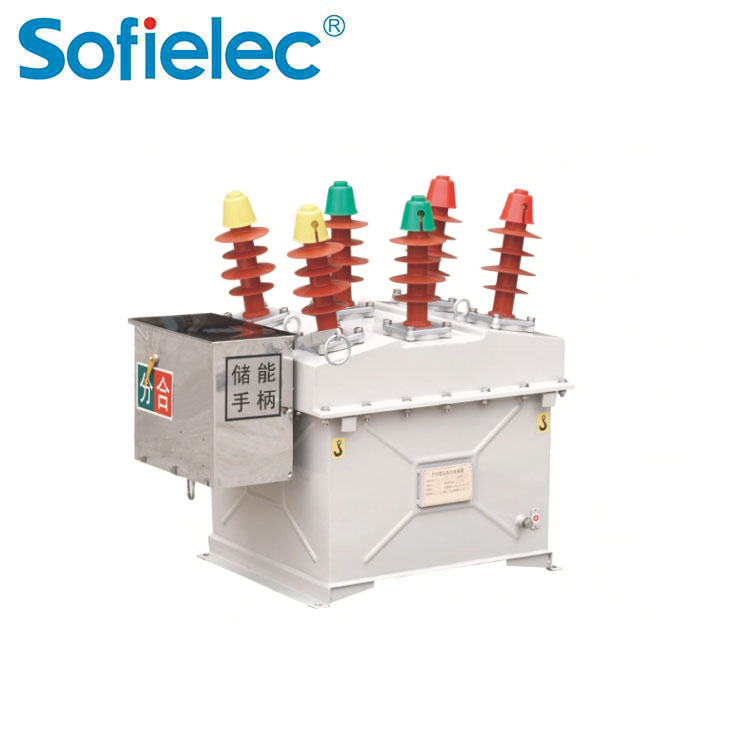

Disyuntor de vacío de CA de alto voltaje para exteriores serie ZW8-12 (FG) / T630-12

Descripción general

Tablero de distribución de alta tensión trifásico CA 50 Hz para exteriores. Consta de un circuito de operación, un circuito conductor, un sistema de aislamiento, un sello y una carcasa, y su estructura general es de tipo caja común trifásica. Se utiliza en sistemas eléctricos rurales y urbanos de 10 kV, como controlador de corriente de carga dividida y combinada, corriente de sobrecarga, corriente de cortocircuito y otros usos similares.

Estándar ejecutivo

GB1984-2003 "Disyuntor de CA de alto voltaje"

GB/T11022-1999 "Requisitos técnicos comunes para equipos de control y aparamenta de alta tensión"

IEC62271-10O "Disyuntor de CA de alta tensión"

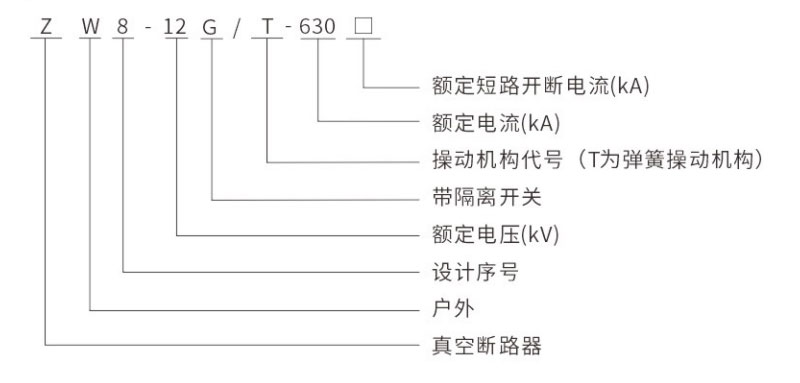

Significado del modelo

Entorno de uso normal

1. Temperatura ambiente: -40°C~+40°C;

2. Altitud: ≤3000 m (si la altitud aumenta, el nivel de aislamiento nominal aumentará en consecuencia);

3. El aire circundante puede estar contaminado por polvo, humo, gases corrosivos, vapor o niebla salina, y el nivel de contaminación es de grado IV;

4. La velocidad del viento no supera los 34 m/s (equivalente a 700 Pa en la superficie cilíndrica);

5. La vibración o el movimiento del suelo desde el exterior del equipo de conmutación y control es insignificante;

6. Condiciones Especiales de Uso.

Si necesita aplicarlo en condiciones normales de uso diferentes a las anteriores, por favor negocie con nosotros.

Parámetros técnicos

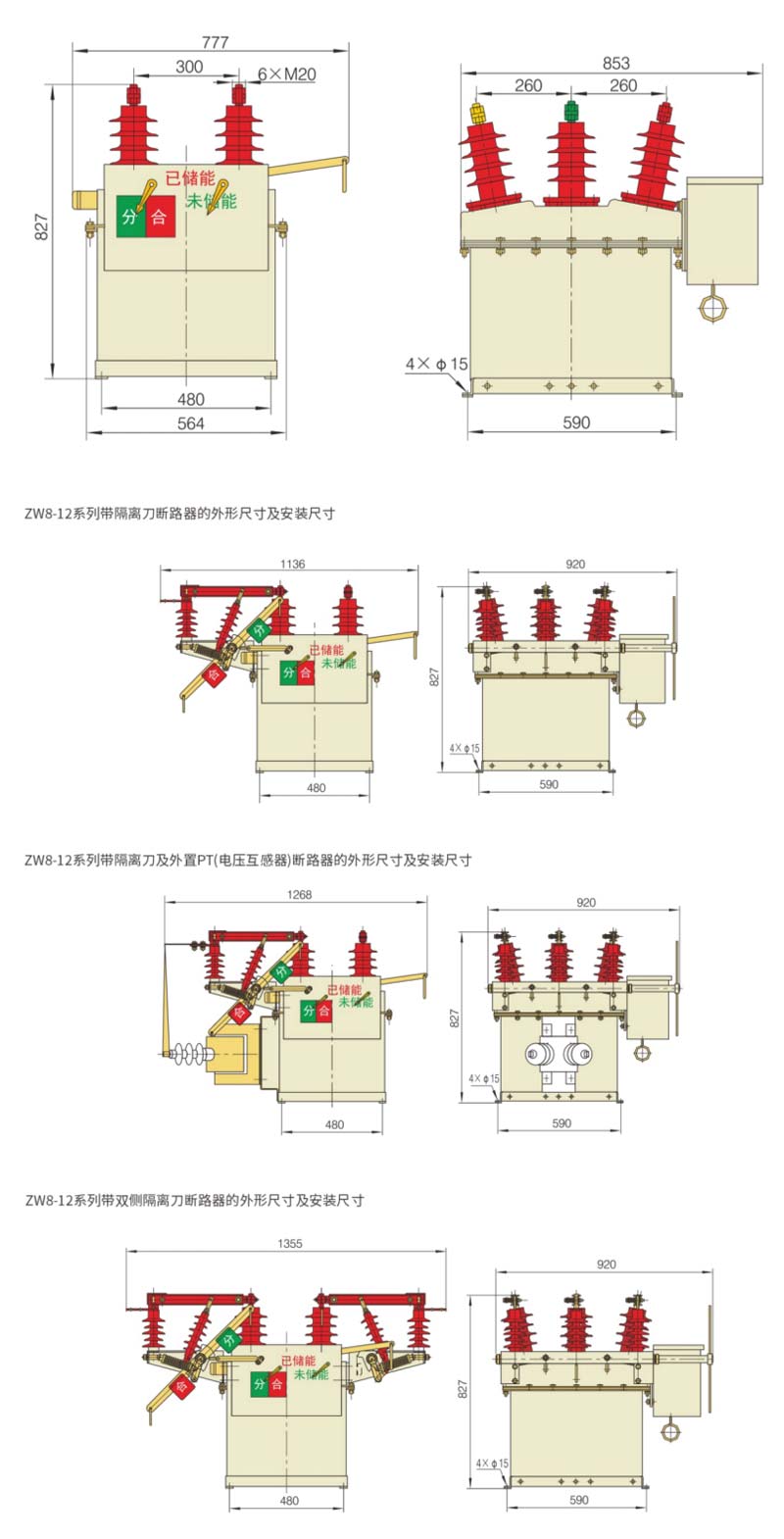

Dimensiones de instalación
