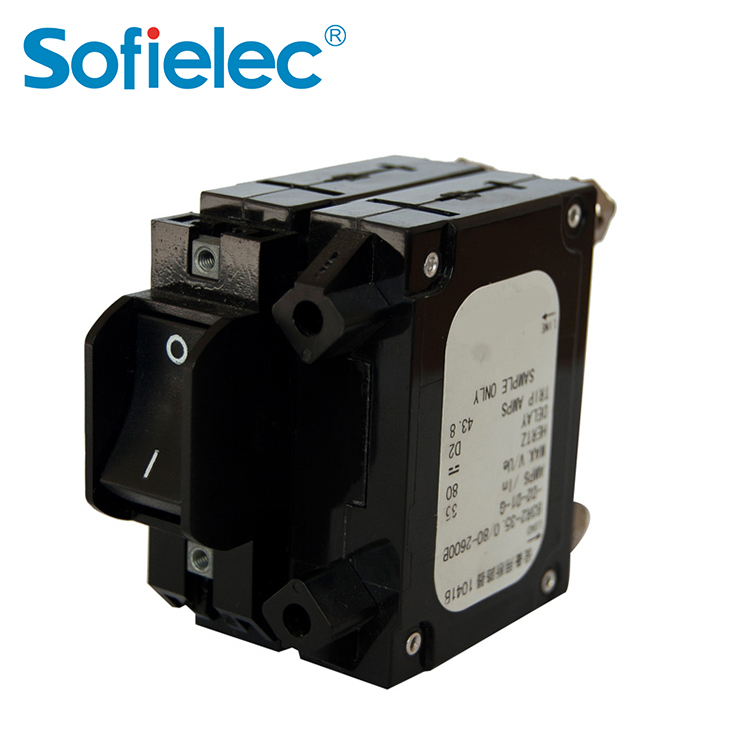

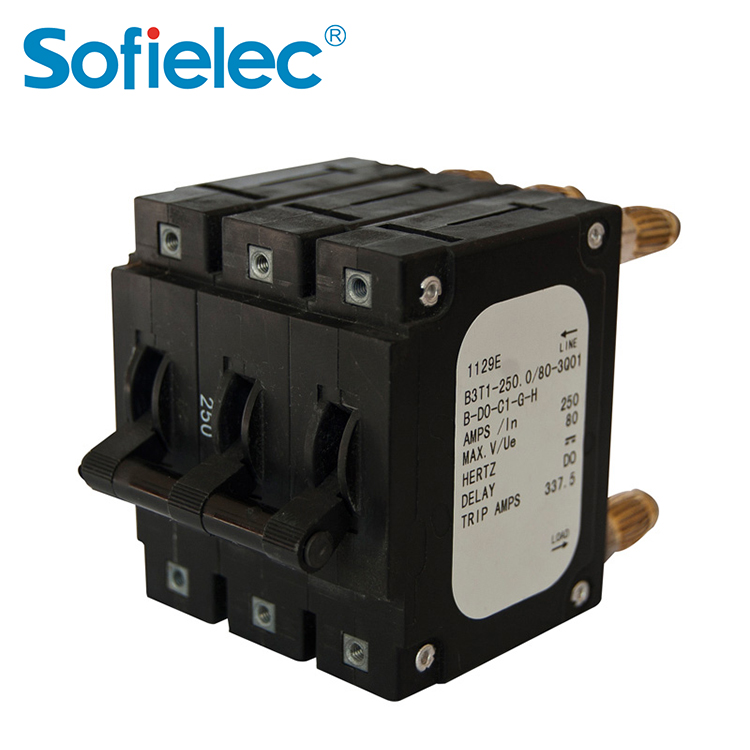

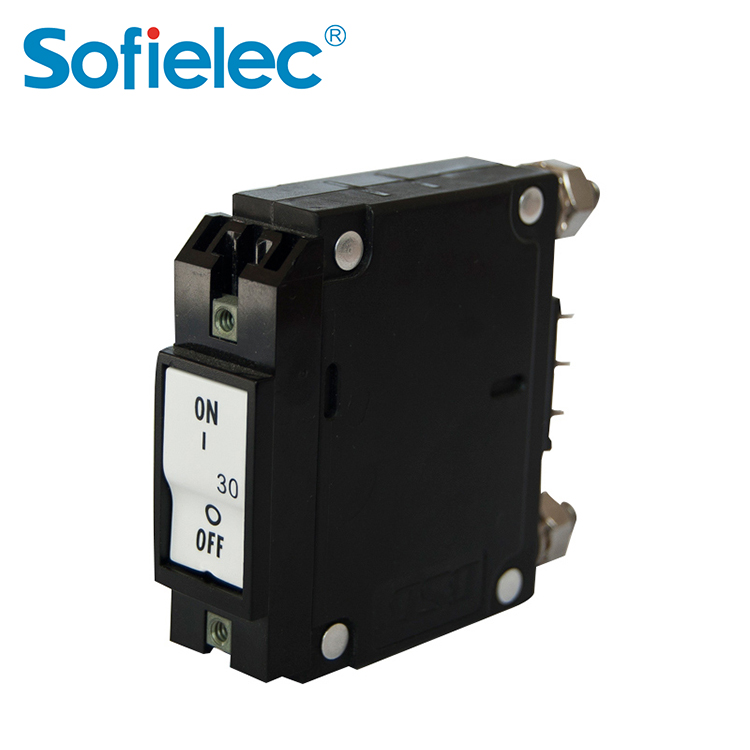

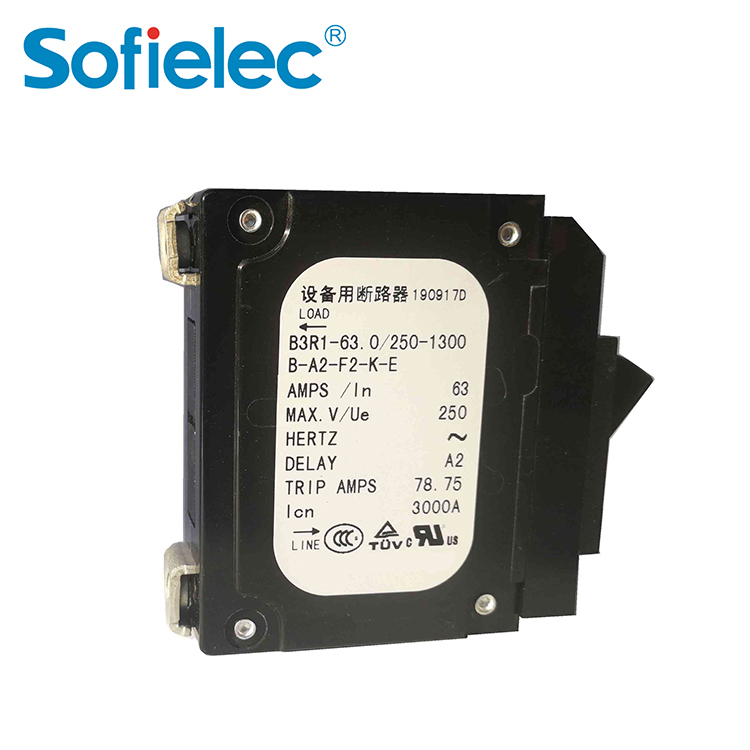

| Categorías | Disyuntor electromagnético hidráulico |
| Modelo | B3 |
| Voltaje máximo | 480/277 V CA 50/6 Hz, 80 V CC |
| Calificaciones actuales | 1A a 100A |
| Resistencia de aislamiento | Mínimo de 100 megaohmios a 50 V CC |
| Temperatura de funcionamiento | -40℃ a +85℃ |
| Número de polos | 1,2,3 |
| Peso | Aproximadamente 110 gramos/poste |
| Certificaciones de la agencia | EN60934, UL1077, GB17701 y UL489A |
| Eléctrico | ver tabla a continuación |
| SERIE | SERIE B3 |
| Tipo | Voltaje máximo nominal Ue(V) | Frecuencia (Hz) | Fases | Número mínimo de polos | Corriente nominal ln(A) | Capacidad de cortocircuito (amperios) | |||
| UL/CSA | VDE/TÜV/VVV | ||||||||
| Sin fusible de respaldo | Con fusible de respaldo | Sin fusible de respaldo | Con fusible de respaldo | ||||||
| B3 | 65 | corriente continua | -- | 1 | 1~100 | -- | 7500 | -- | 5000 |
| 80 | 1~70 | -- | 7500 | -- | 5000 | ||||
| 71~100 | -- | 5000 | -- | 5000 | |||||
| 250 | 50/60 | 1α3 | 1 | 1~100 | 7500(1) | 3000 | -- | 5000 | |
| 270/480 | 50/60 | 3 | 3 | 1~50 | 7500(1) | 2000 | 7500 | 1500 | |
Características de funcionamiento de la corriente de tiempo (características de disparo): Unidad: segundo
| Tipo de retardo | 1ln | 1,25 ln | 2ln | 4ln | 8ln |
| D0 | Sin viaje | Viaje de mayo | Máximo 0,05 | Máximo 0,018 | Máximo 0,017 |
| D1 | Sin viaje | 0,5-6,5 | 0,1-1,2 | 0,03-0,5 | 0,004-0,1 |
| D2 | Sin viaje | 3.0-60 | 1-12 | 0,15-2 | 0,008-0,5 |
| D3 | Sin viaje | 70-700 | 15-150 | 2-20 | 0,018-0,5 |
| A0 | Sin viaje | Viaje de mayo | Máximo 0,06 | Máximo 0,022 | Máximo 0,017 |
| A1 | Sin viaje | 0,7-12 | 0,13-3 | 0,03-1 | 0,01-0,15 |
| A2 | Sin viaje | 10-120 | 2-20 | 0,2-3 | 0,015-0,8 |
| A3 | Sin viaje | 70-700 | 10-150 | 1.5-20 | 0,013-0,85 |
| H1 | Sin viaje | 0,5-6,5 | 0,18-2,3 | 0,05-0,6 | 0,18-0,22 |
| H2 | Sin viaje | 1.5-50.0 | 0,5-10 | 0,10-2 | 0,09-1,4 |
| H3 | Sin viaje | 45-345 | 8.5-100 | 1.2-15 | 0,256-8,0 |
| G1 | Sin viaje | 0,7-12 | 0,18-2,3 | 0,05-0,6 | 0,018-0,2 |
| G2 | Sin viaje | 7.0-100 | 1.1-18 | 0,2-3 | 0,075-1,2 |
| G3 | Sin viaje | 50-700 | 12-150 | 1.5-20 | 0,4-7,9 |

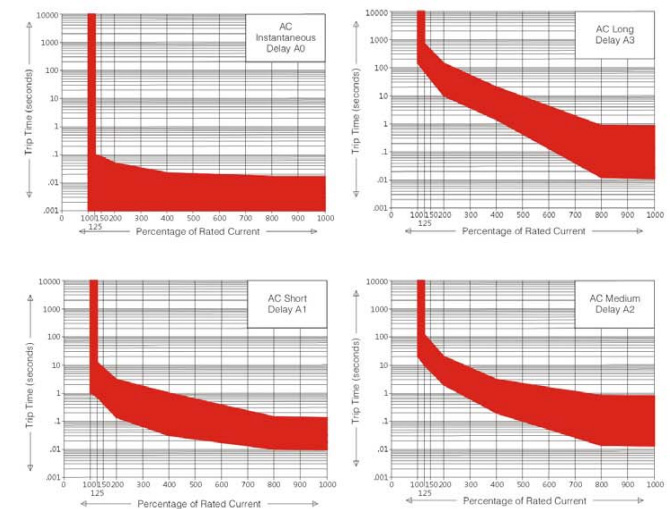

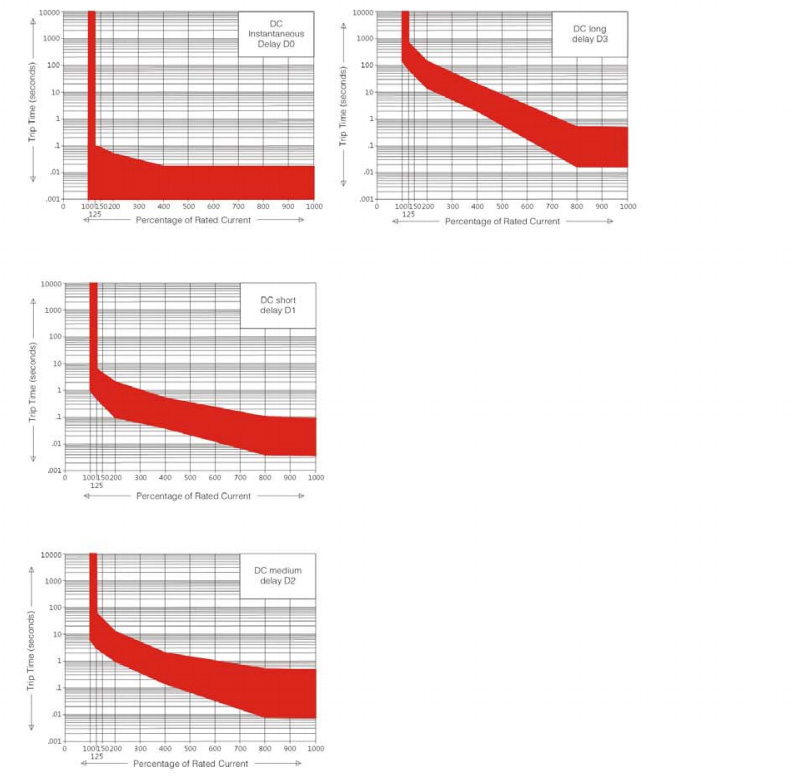

Curva de retardo de tiempo B3

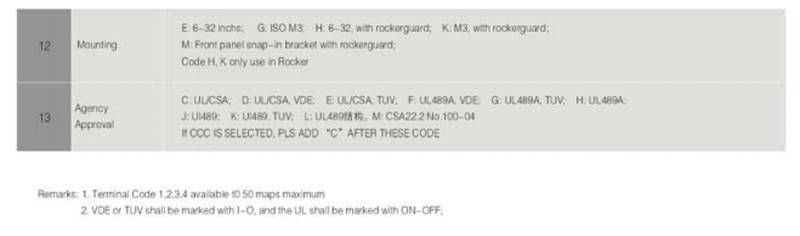

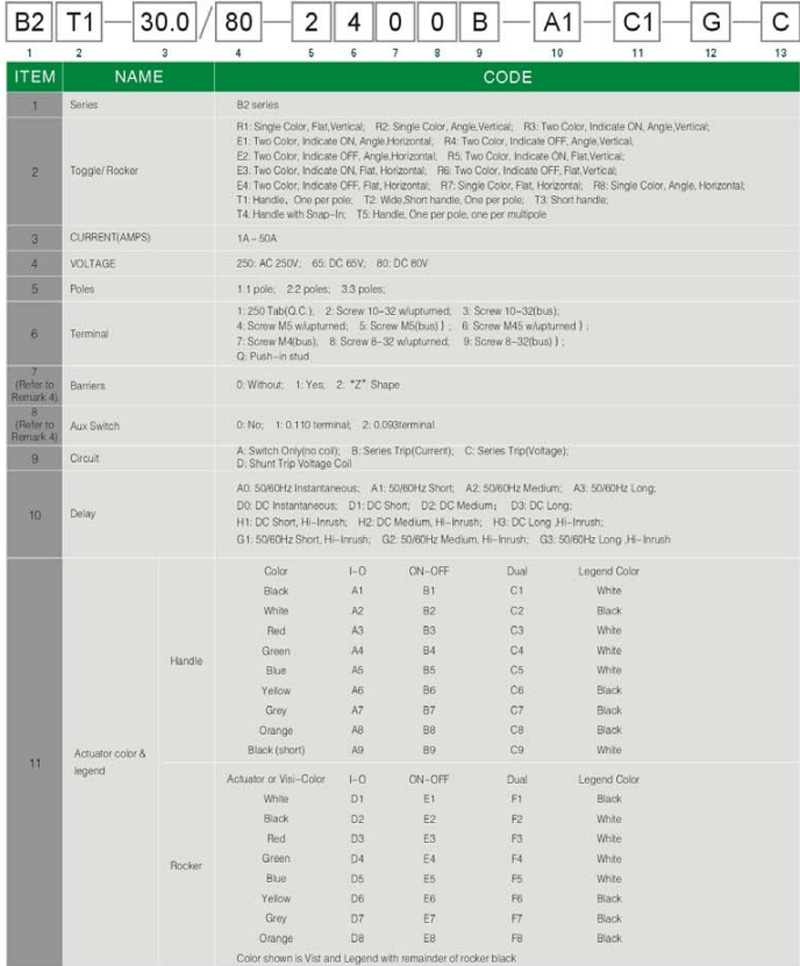

Especificación del disyuntor de la serie B3 e implicación del código (para selección)

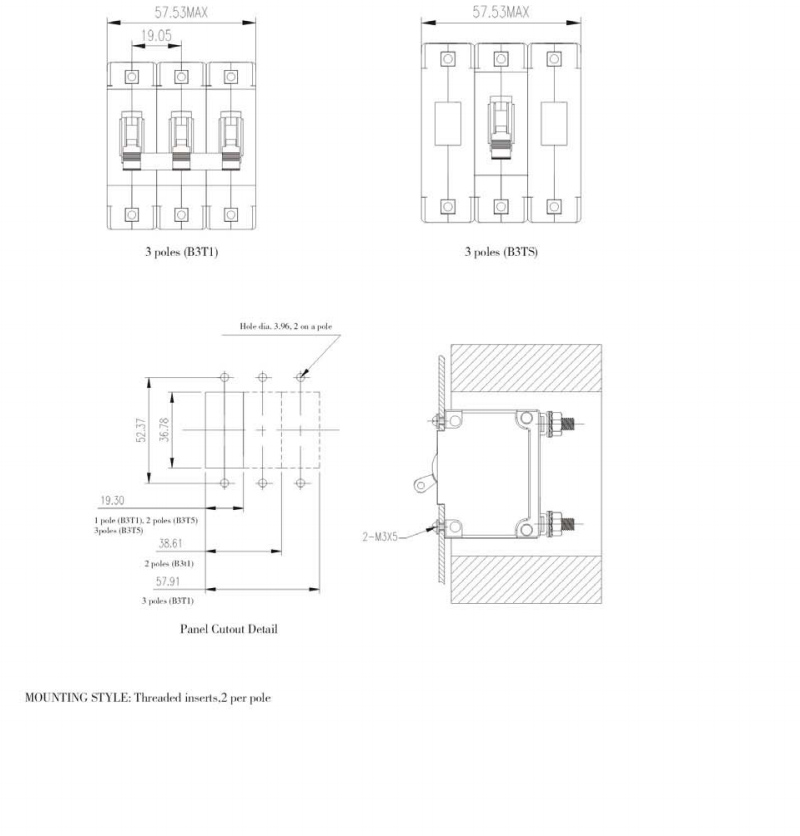

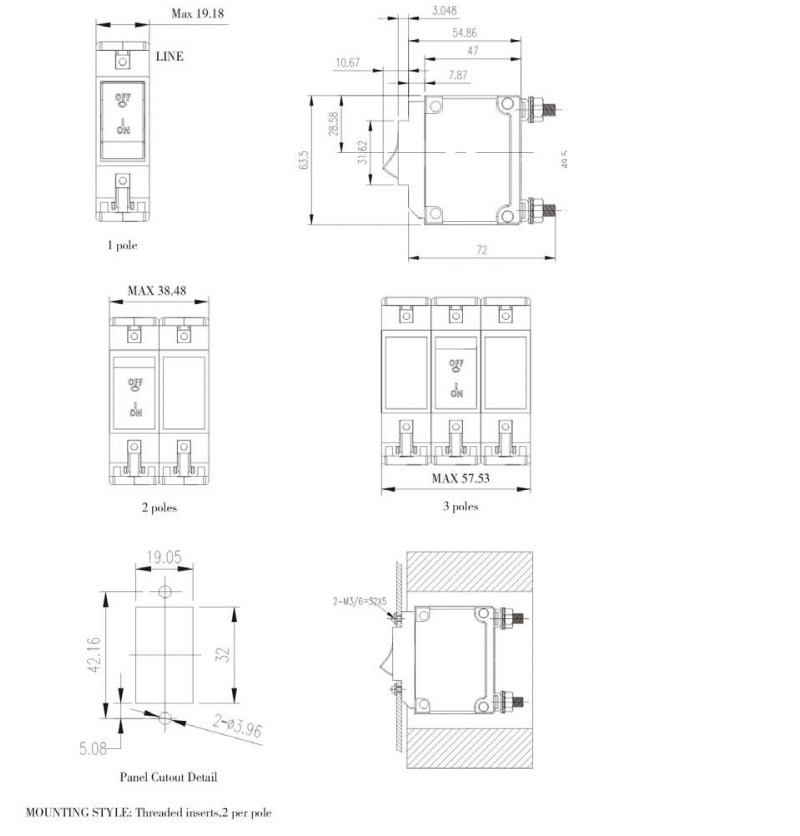

Disyuntor serie B3: planos de forma y ajuste
