| Categorías | Disyuntor electromagnético hidráulico |
| Modelo | B1 |

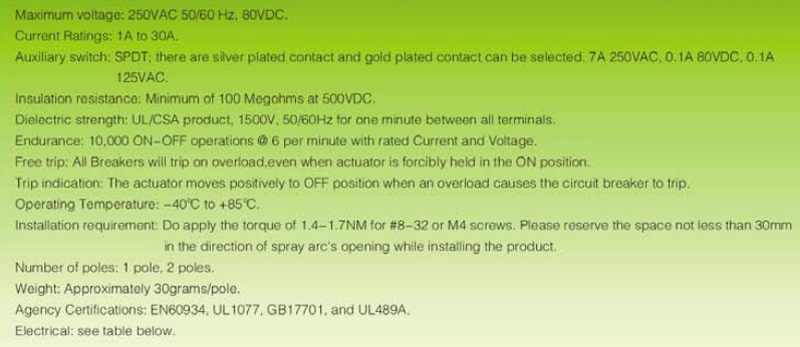

| Voltaje máximo | 250 V CA 50/6 Hz, 80 V CC |
| Calificaciones actuales | 1A a 30A |
| Resistencia de aislamiento | Mínimo de 100 megaohmios a 50 V CC |
| Temperatura de funcionamiento | -40℃ a +85℃ |
| Número de polos | 1,2 |
| Peso | Aproximadamente 30 gramos/poste |
| Certificaciones de la agencia | EN60934, UL1077, GB17701 y UL489A |
| Eléctrico | ver tabla a continuación |
| SERIE | SERIE B1 |

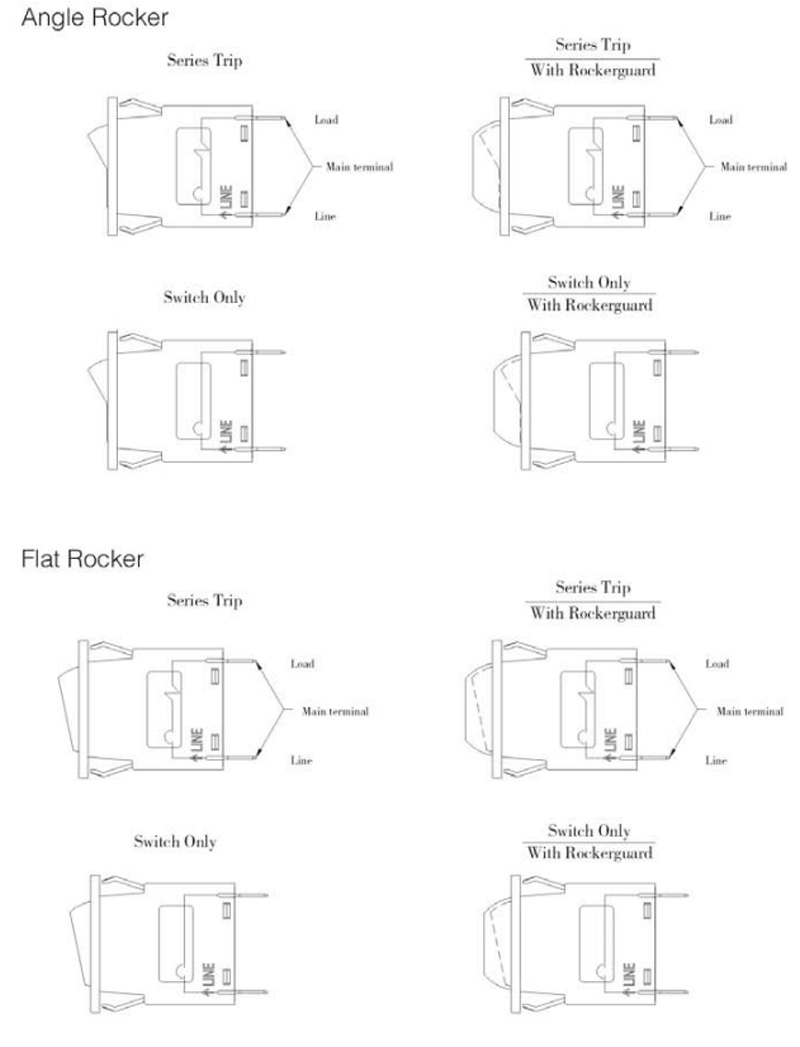

| SOLENOIDE | R1:ROCHER(CON ÁNGULO);R2:ROCHER(PLANO) |
| CIRCUITO SO | SOLO INTERRUPTOR, CORRIENTE UTILIZADA 30 |
| Tipo | Voltaje | Postes rompiéndose | Corriente nominal ln(A) | Capacidad de circuito corto | ||||
| Calificación máxima | Frecuencia | UL/CSA | TÜV | |||||
| Con fusible de respaldo | Sin fusible de respaldo | Con fusible de respaldo | Sin fusible de respaldo | |||||
| B1 | 65 | corriente continua | 1,2 | 1~30 | 3000 | 1000 | 3000 | 1000 |
| 80 | 1 | 1~30 | -- | 800 | -- | 800 | ||
| 250 | 50/60 | 2 | 1~30 | -- | 1000 | 3000 | 1000 | |
| 1 | 1~30 | -- | 1000 | 3000 | 1000 | |||
| Nota: Sensible a la polaridad para CC. 65 V y 80 V. Un polo. | ||||||||
Valores de retardo de tiempo:
| Tiempo de viaje en segundos | Demora | 1ln | 1,35 ln | 1,5 ln | 2ln | 4ln | 6ln |
| A0,D0 | Sin viaje | Viaje de mayo | Máximo 0,10 | Máximo 0,05 | Máximo 0,018 | Máx. 0,015 | |
| A1, D1, H1, G1 | Sin viaje | 0,3-7,5 | 0,2-5 | 0,1-2,2 | 0,03-0,53 | 0,008-0,35 | |
| A2, D2, H2, G2 | Sin viaje | 3-75 | 2-40 | 1.0-15 | 0,1-4,5 | 0,008-2,0 |

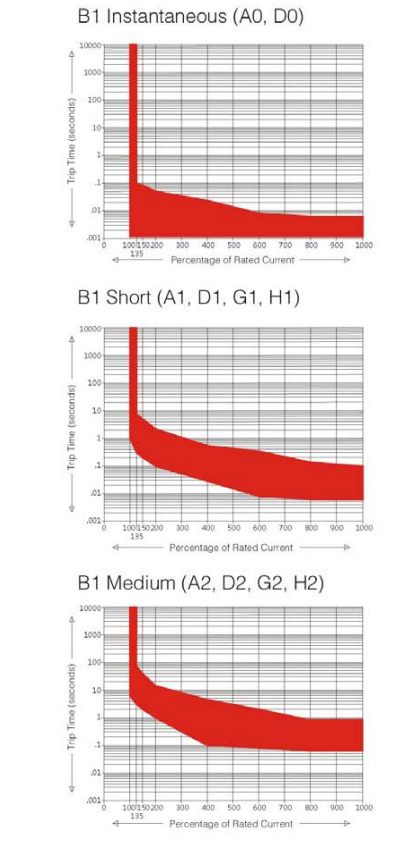

B1 Retardo de tiempo

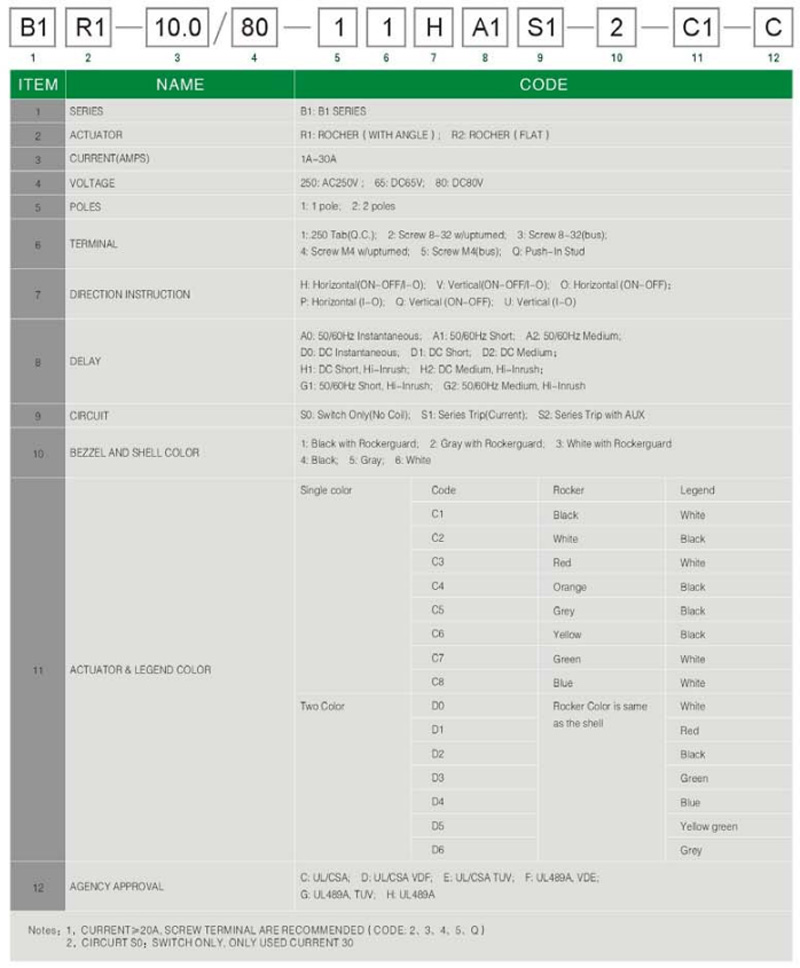

Especificación del disyuntor de la serie B1 e implicación del código (para selección)

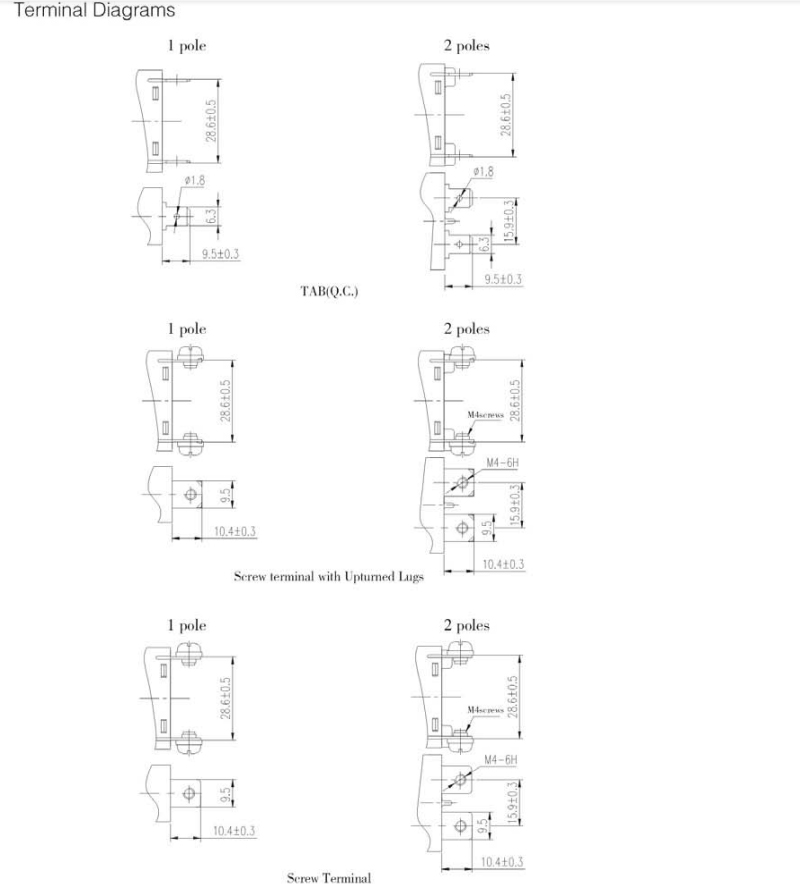

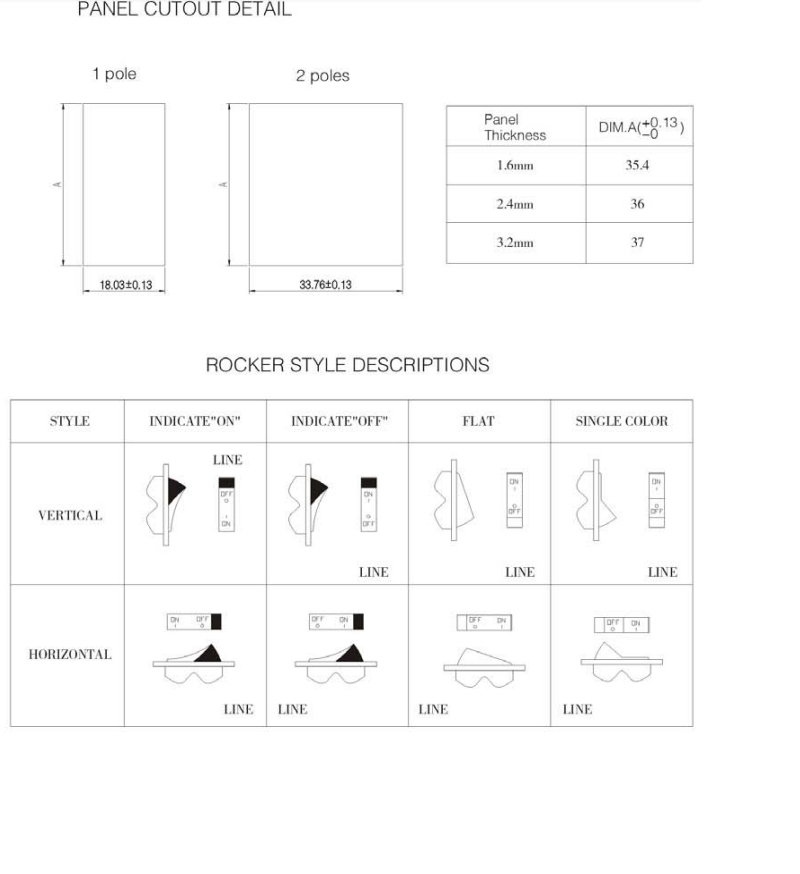

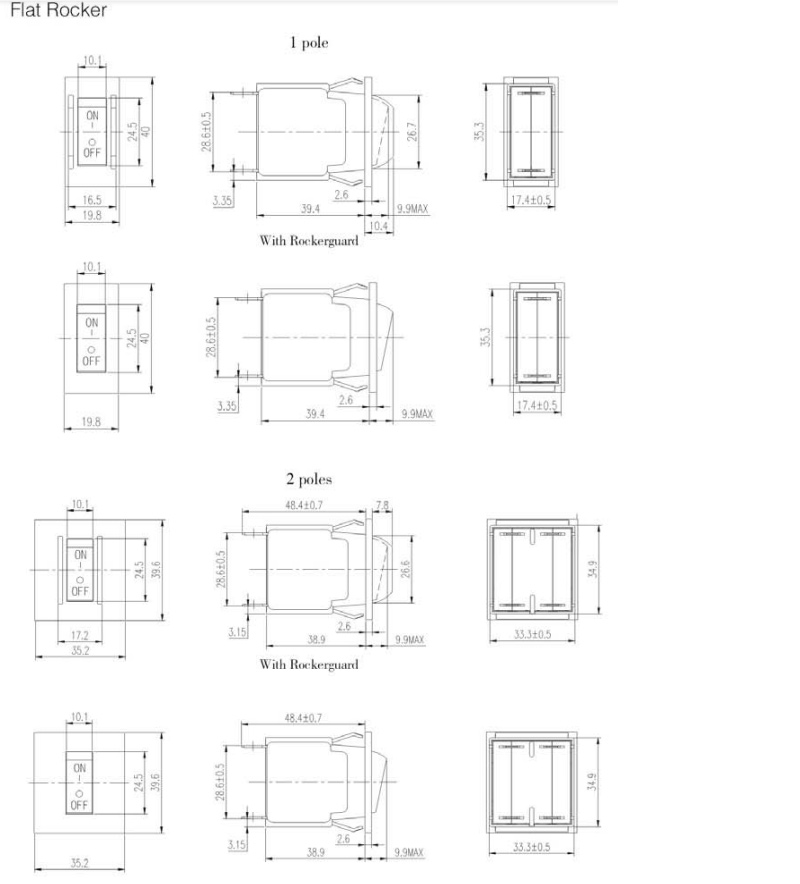

Disyuntor serie B1: planos de forma y ajuste
