| Categorías | relés de impulso |

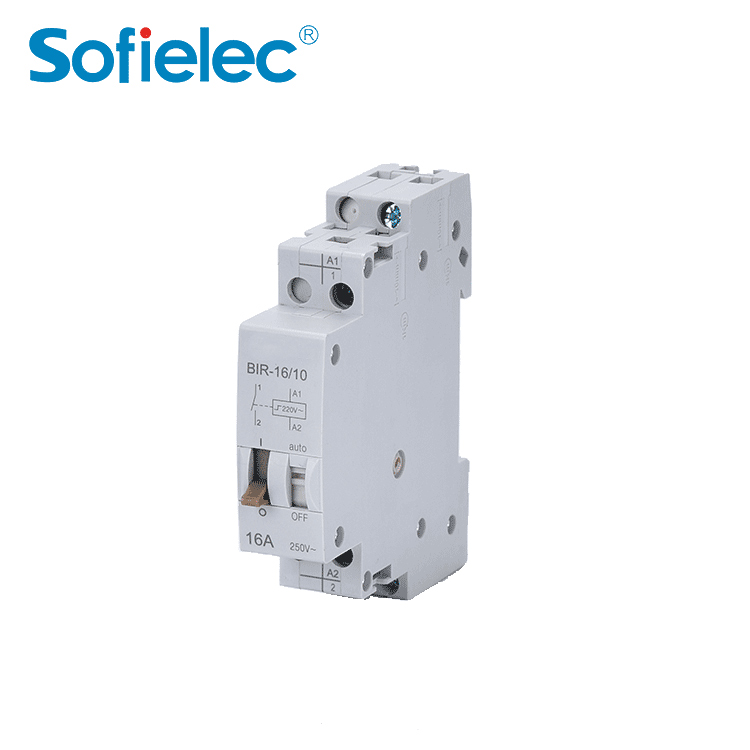

| Modelo | BIR-16/10 |
| Potencia disipada (durante el impulso) | 1, 2P: 19 VA |
| Control PB iluminado | Corriente máxima 3 mA (si > usa un ATLz) |
| Umbral de funcionamiento | Mín. 85 % de Un conforme con IEC/EN60669-2-2 |
| Duración de la orden de control | 50 ms a 1 s (se recomiendan 200 ms) |
| Tiempo de respuesta | 50 ms |
| Frecuencia | 50 Hz o 60 Hz |
| Número máximo de operaciones por minuto | 5 |
| Número máximo de operaciones de conmutación al día | 100 |
| Tensión de aislamiento (Ui) | 440 V CA |
| Grado de contaminación | 3 |
| Tensión nominal soportada al impulso (Uimp) | 6 kV |
Se utilizan relés de impulso
● El cierre de los polos del relé de impulso se activa mediante un impulso en la bobina.
● Al tener dos posiciones mecánicas estables, el/los polo(s) se abrirá(n) con el siguiente impulso. Cada impulso recibido por la bobina invierte la posición de
el(los) polo(s).
● Se puede controlar mediante un número ilimitado de pulsadores.
● Consumo energético cero.

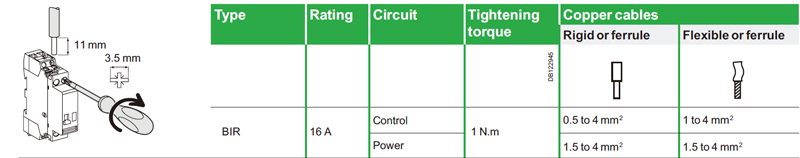

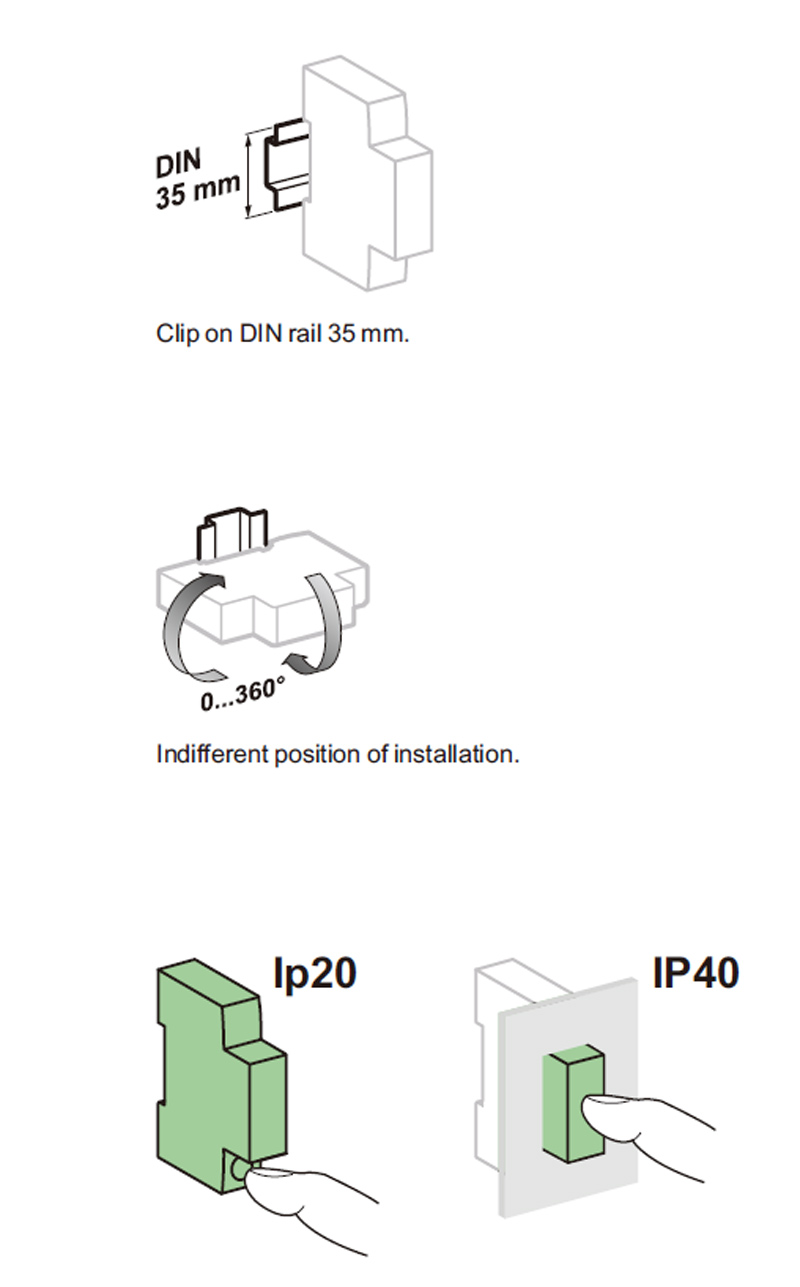

Conexión
Operación
Datos técnicos
| Circuito de control | |
| Potencia disipada (durante el impulso) | 1, 2P: 19 VA |
| Control PB iluminado | Corriente máxima 3 mA (si> utilice un ATLz) |
| Umbral de funcionamiento | Mín. 85 % de Un de conformidad con IEC/EN60669-2-2 |
| Duración de la orden de control | 50 ms a 1 s (se recomiendan 200 ms) |
| Tiempo de respuesta | 50 ms |
| Circuito de potencia | |
| Tensión nominal (Ue) 1P,2P | 24...250 V CA |
| Frecuencia | 50 Hz o 60 Hz |
| Número máximo de operaciones por minuto | 5 |
| Número máximo de operaciones de conmutación al día | 100 |
| Características adicionales a IEC/EN 60947-3 | |
| Tensión de aislamiento (Ui) | 440 V CA |
| Grado de contaminación | 3 |
| Tensión nominal soportada al impulso (Uimp) | 6 kV |
| Resistencia (OC) | |
| Eléctrico según IEC/EN 60947-3 | 200.000 ciclos (AC21) |
| 100.000 ciclos (AC22) | |
| Categoría de sobretensión | IV |
| Otras características | ||
| Grado de protección (IEC 60529) | Solo dispositivo | IP20 |
| Dispositivo en formato modular | IP40 | |
| recinto | Clase de aislamiento II | |
| Temperatura de funcionamiento | -20°C a +50°C | |
| Temperatura de almacenamiento | -40°C a +70°C | |
| Tropicalización (IEC 60068-1) | Tratamiento 2 (humedad relativa 95 % a 55°C) | |

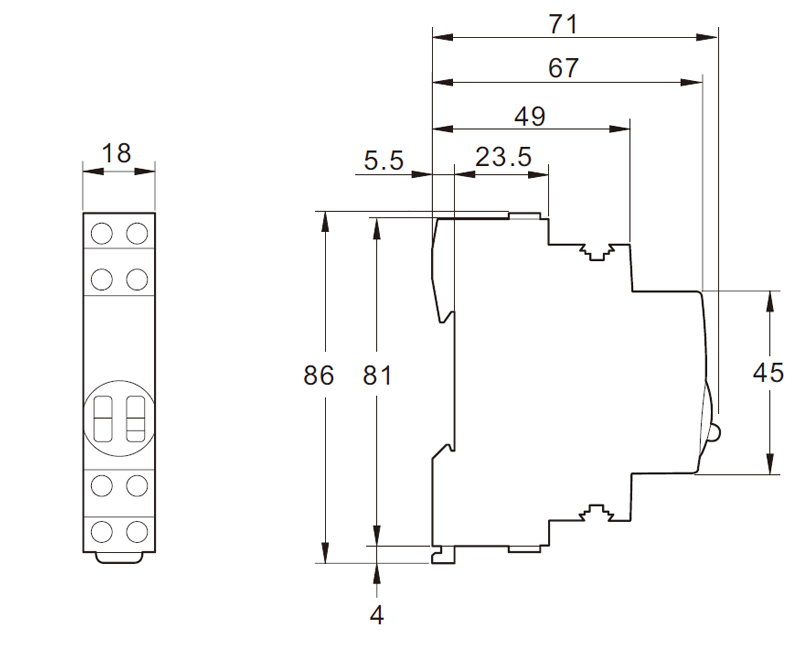

Dimensiones (mm)
