| Categorías | Relé de nivel de líquido |

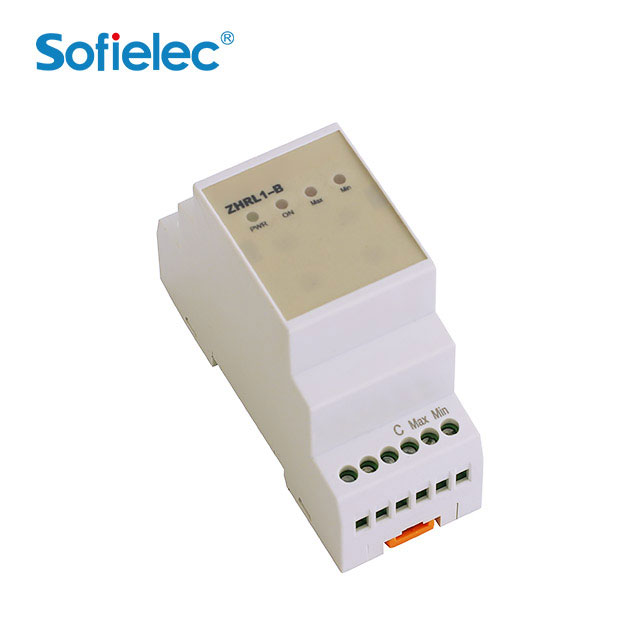

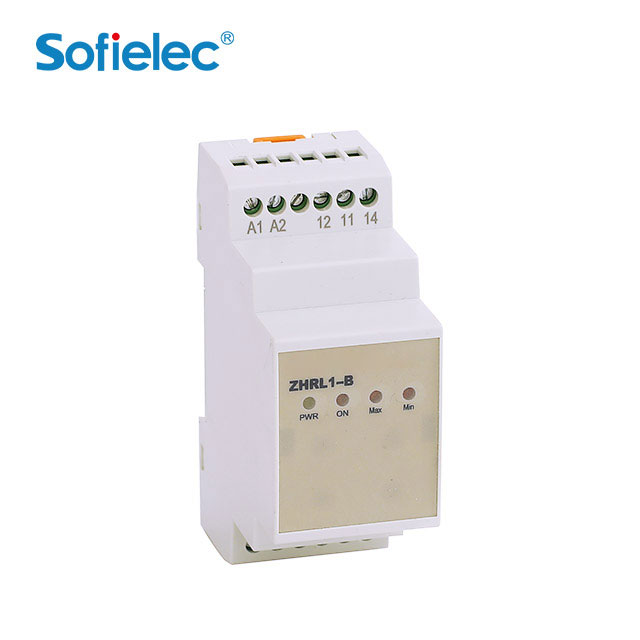

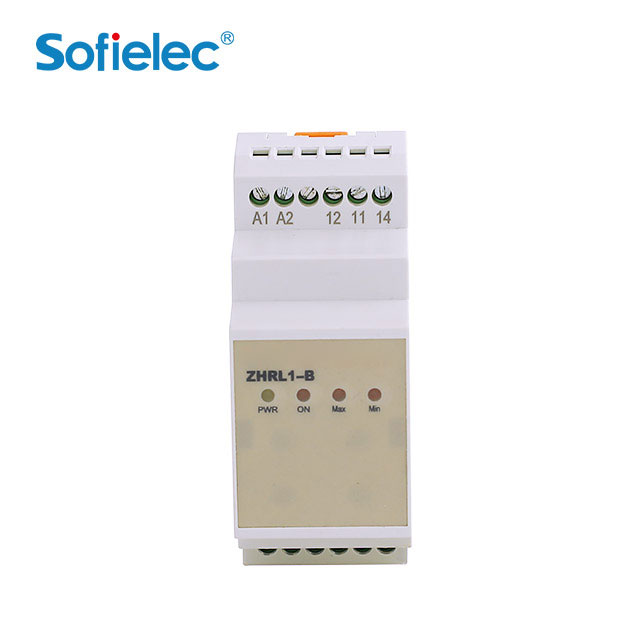

| Modelo | ZHRL1-B |
| Tensión de alimentación nominal | CA 110 V CA 220 V CA 380 V CA 50 Hz/60 Hz |
| Rango de retardo | 0,1 s~10 s |
| Longitud del cable | ≤100 m |
| Clase de IP | IP20 |
| Categoría de uso | AC-15 |
| Consumo de energía nominal | ≤1,5 VA |
| Actitud | ≤2000 m |
| Capacidad de configuración de contactos (A) | 10A |
| Capacidad de contacto | 1 C/O |
Función
Aplicaciones
Se utiliza en sistemas de control monofásicos, cuando la fuente de alimentación es anormal.
Características
Microprocesador integrado, medición de verdadero valor eficaz (RMS), precisión de medición de voltaje <=1 %. Frecuencia de medición: 45 Hz a 65 Hz, ajuste por botón. La pantalla LCD muestra información de voltaje y fallas, y la protección se puede activar o desactivar. Comprueba el valor de voltaje trifásico con botón, con función de conteo y temporización. Registra el número y la hora de uso de los dispositivos. Montaje en riel DIN.
Tensión de alimentación nominal | CA 110 V, CA 220 V, CA 380 V, 50 Hz/60 Hz |
Consumo de energía nominal | ≤1,5 VA |
Rango de sensibilidad ajustable | Relé ajustable de 5 kΩ a 100 kΩ |
Rango de retardo | 0,1 s~10 s |
Capacidad de configuración de contactos | 10A |
Longitud del cable | ≤100 m |
Error de tiempo acumulado | ≤0,001% |
Señal de entrada de conteo | CA/CC 20 V-450 V |
Tipo de protector de cortocircuito y clasificación máxima | NT00-6A |
Clase de IP | IP20 |
Clase de contaminación | 3 |
Altitud | ≤2000 m |
Humedad relativa admisible | ≤50%(40℃)/sin condensación |
Estándar de riel DIN | Ancho 35 mm (IEC/EN60715) |

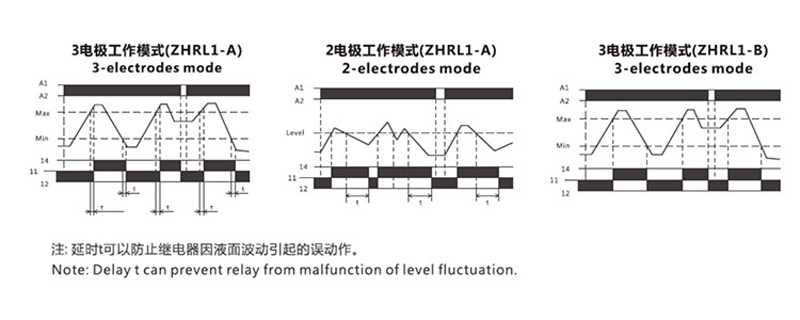

Diagrama de funciones

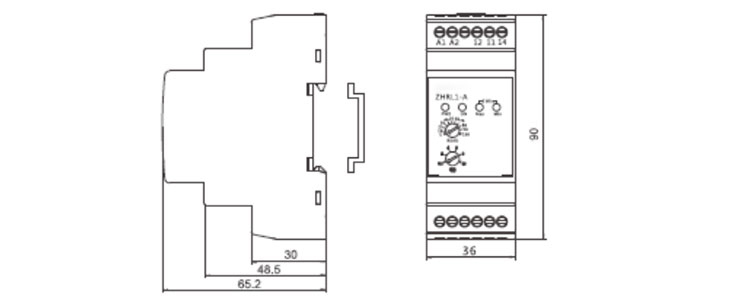

Dimensiones
