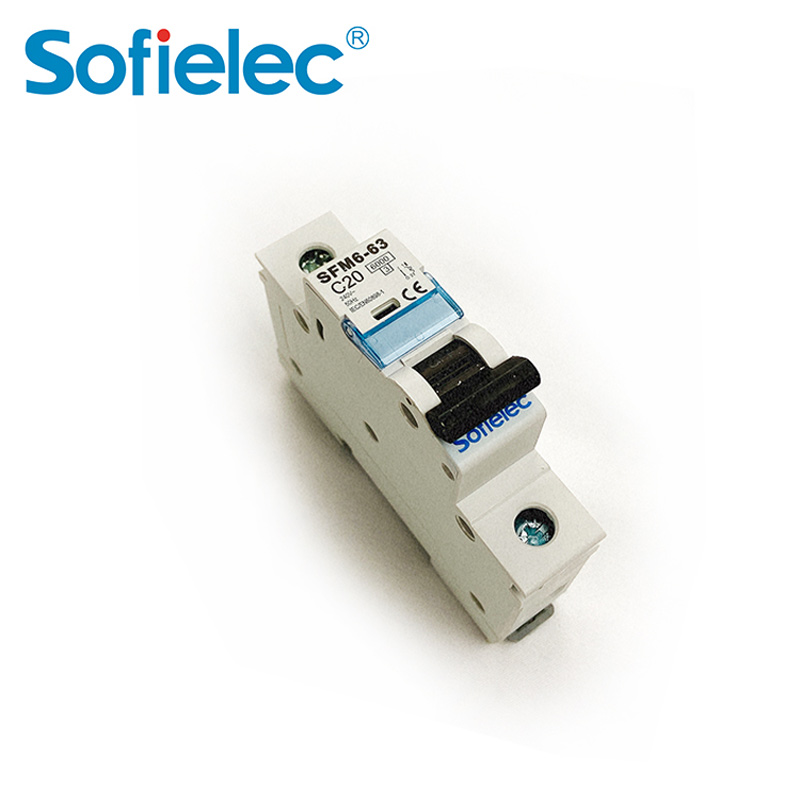

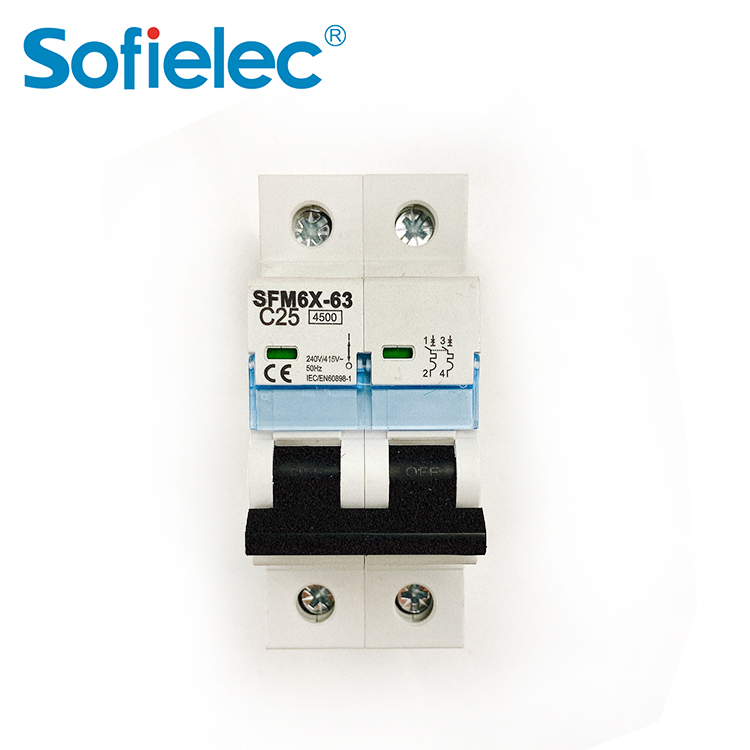

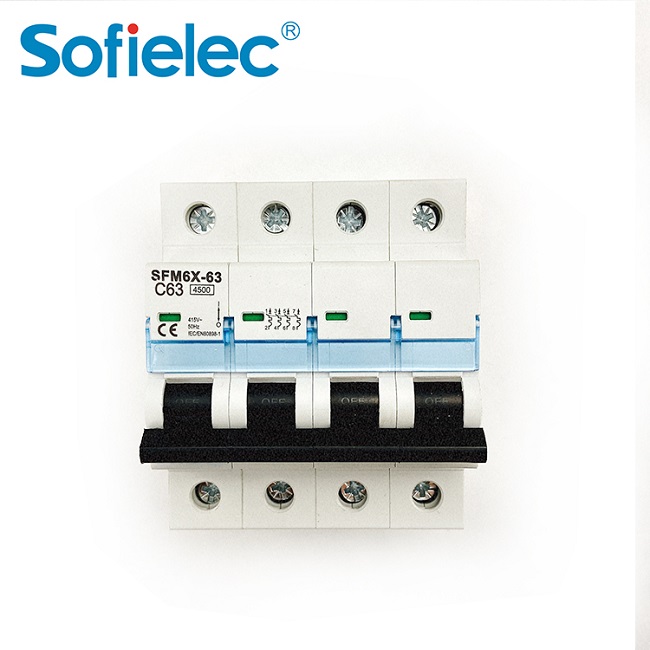

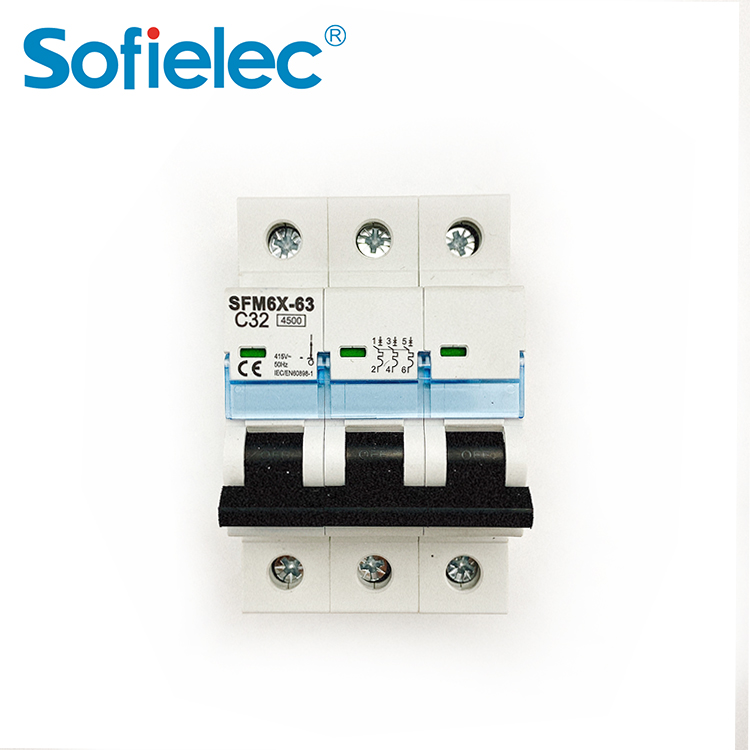

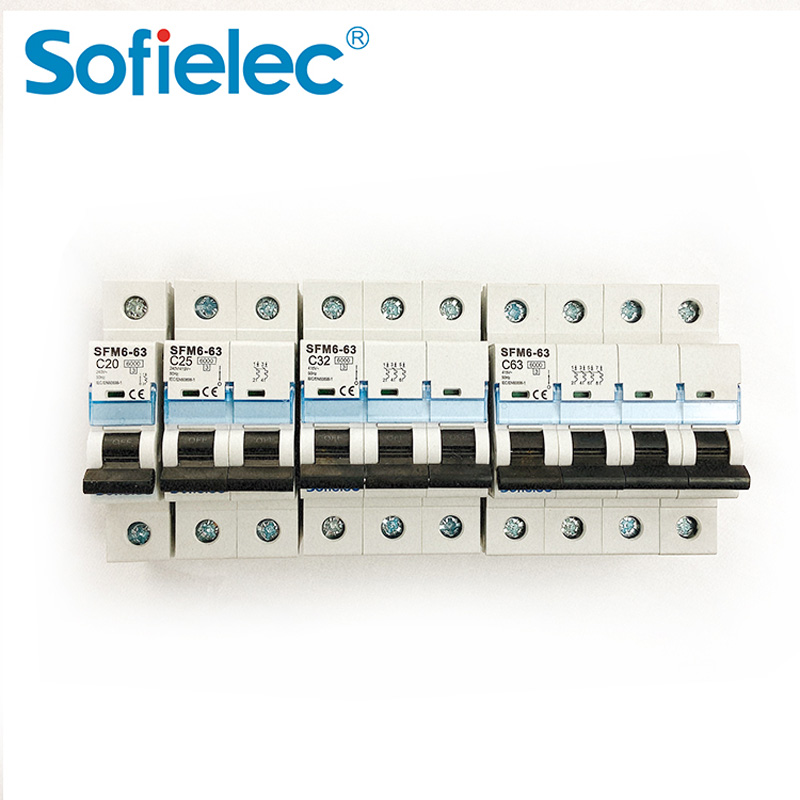

El número de polos de un disyuntor se representa habitualmente con "P", en inglés "pole", 1P, 2P, 3P, 4P en la tabla de selección representan los disyuntores con 1 polo, 2 polos, 3 polos y 4 polos respectivamente.
Sofielec Electrical es una fábrica, proveedor y fabricante de MCB en China, que ofrece precios de disyuntores, cotizaciones, parámetros, evaluaciones, imágenes y otra información a precios razonables.
Parámetro MCB de 16 amperios
| Categorías | Disyuntor superior de 10 kA serie 16 |
| Modelo | SFM6X-63 |
| Polo No | 1P 2P 3P 4P |
| Tensión nominal | CA 230 |
| Corriente nominal (A) | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32 |
| Frecuencia nominal | 50/60 Hz |
| Certificado | CB CE |
| Estándar | IEC60898-1 |
| Vida mecánica | 10000 veces |
Datos técnicos del disyuntor MCB de 16 amperios
l N.° de polos: 1P 2P 3P 4P |
l Tensión nominal: CA 230/400 V |
l Corriente nominal (A): 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32 |
l Curva de disparo: B, C |
l Alta capacidad de ruptura de cortocircuito (Icn): 4,5/6 kA |
l Capacidad nominal de interrupción del cortocircuito en servicio (Ics): 7,5 kA |
l Frecuencia nominal: 50/60Hz |
l Clase de limitación energética: 3 |
l Tensión nominal soportada al impulso: 6,2 kV |
l Resistencia electromecánica: 10000 |
l Indicación de la posición del contacto |
l Terminal de conexión:Terminal de tornillo |
l Capacidad de conexión: Conductor rígido hasta 25 mm² |
l Altura de conexión del terminal: 19 mm |
l Par de apriete: 2,0 Nm |
l Instalación: En carril DIN simétrico |
Construcción y características del MCB de 16 amperios
| 1. El diseño de última generación. |
| Aspecto elegante; la cubierta y el mango en forma de arco hacen que la operación sea cómoda. |
| Ventana indicadora de posición de contacto. |
| Cubierta transparente diseñada para llevar etiqueta. |
| 2. Manejar la función de permanencia central para indicar fallas en el circuito. |
| En caso de sobrecarga en el circuito protegido, la palanca del MCB se dispara y permanece en posición central, lo que permite una rápida solución de la línea defectuosa. La palanca no puede permanecer en esta posición al accionarse manualmente. |
| 3. Manejar el dispositivo de candado. |
| La manija MCB se puede bloquear en la posición "ON" o en la posición "OFF" para evitar el funcionamiento no deseado del producto. |
| El SVM16-32 cuenta con un mango en forma de arco que facilita su manejo. Además, cuenta con una ventana indicadora de posición. Incorpora la nueva función de bloqueo del mango, tanto en la posición "ON" como "OFF", para evitar un manejo no deseado. |
Curva característica del MCB de 16 amperios
| Polo n.º: | 1P 2P 3P 4P |
| Corriente nominal (A): | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32 |
| Voltaje nominal: | CA 240 V |
| Frecuencia nominal: | 50/60 Hz |
| Curva de disparo: | B, C |
| Alta capacidad de ruptura de cortocircuito (Icn): | 4500/6000A |
| Clase limitadora de energía | 3 |
| Tensión nominal soportada al impulso | 6,2 kV |
| Resistencia electromecánica | 1000 |
| Terminal de conexión | Terminal de pilar con abrazadera |
| Capacidad de conexión | Conductor rígido de hasta 10 mm² |
| Par de apriete | 1,2 Nm |
| linstalación | En carril DIN simétrico de 35,5 mm, montaje en panel |
| Altura de conexión del terminal | Alto1=19 mm Alto2=22 mm |
| Nombre del producto | disjoncteur cuadro eléctrico |
