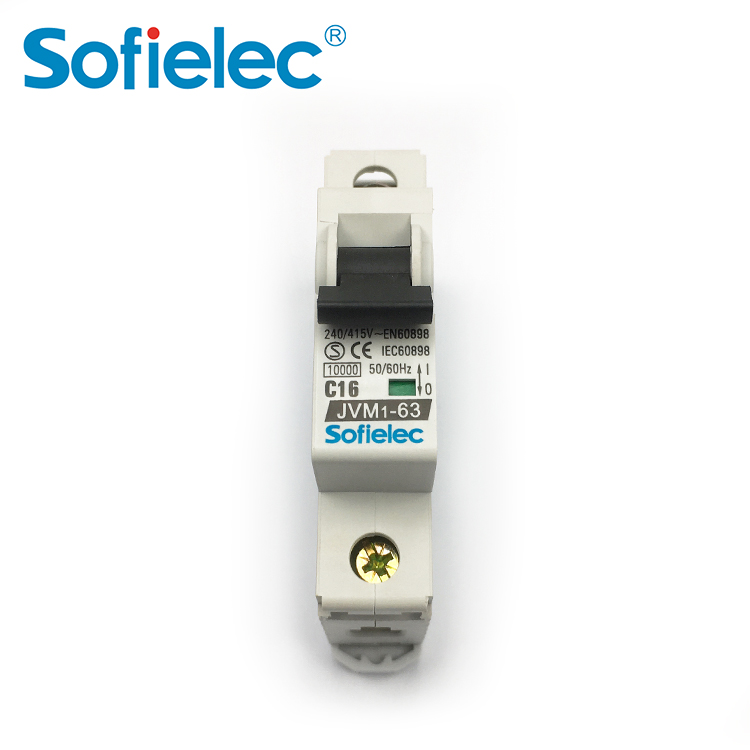

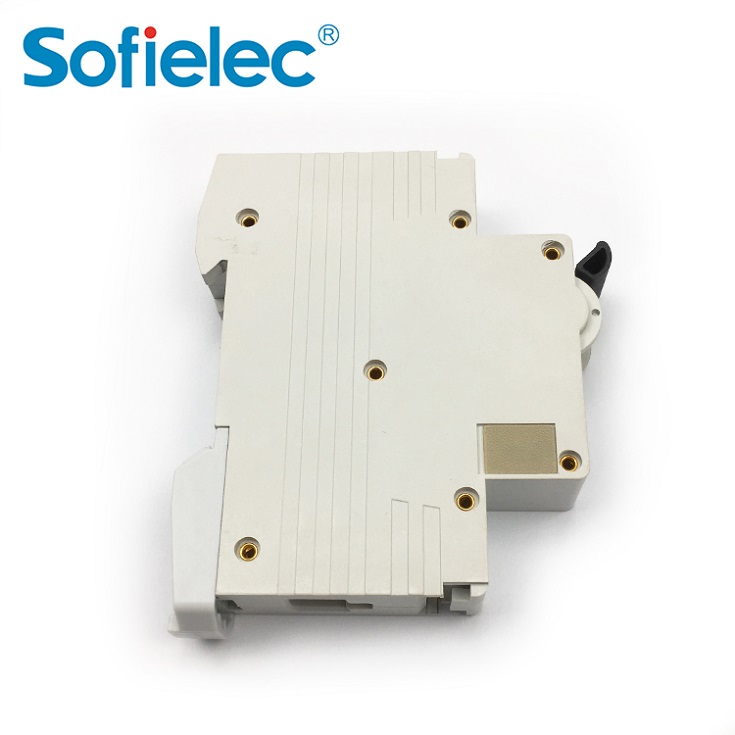

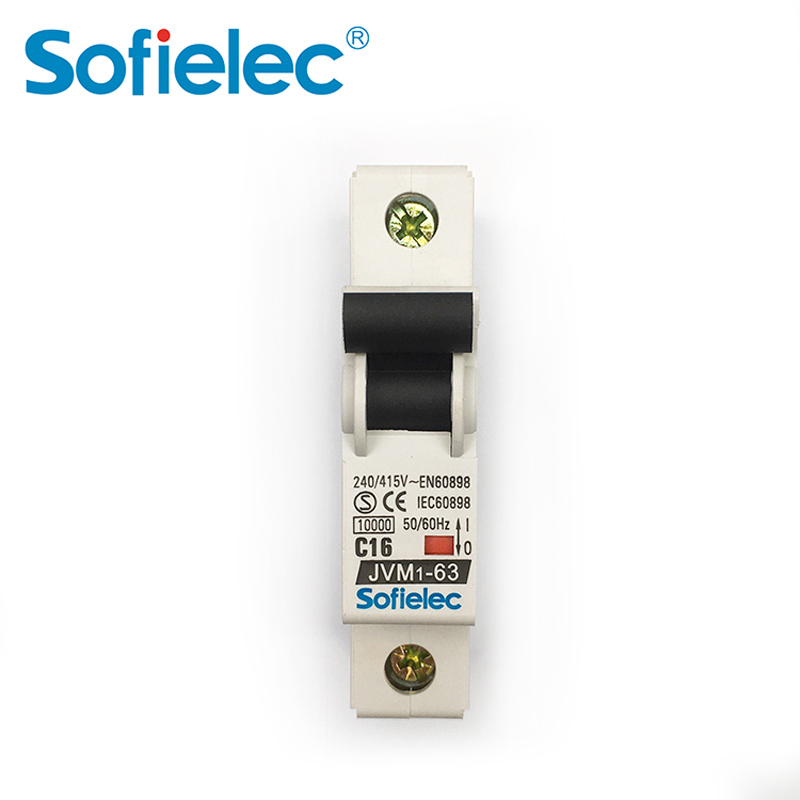

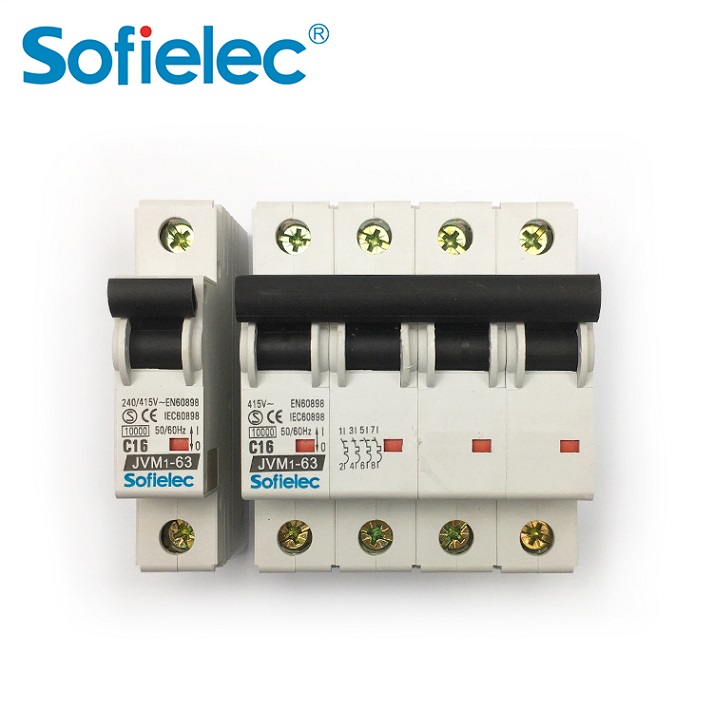

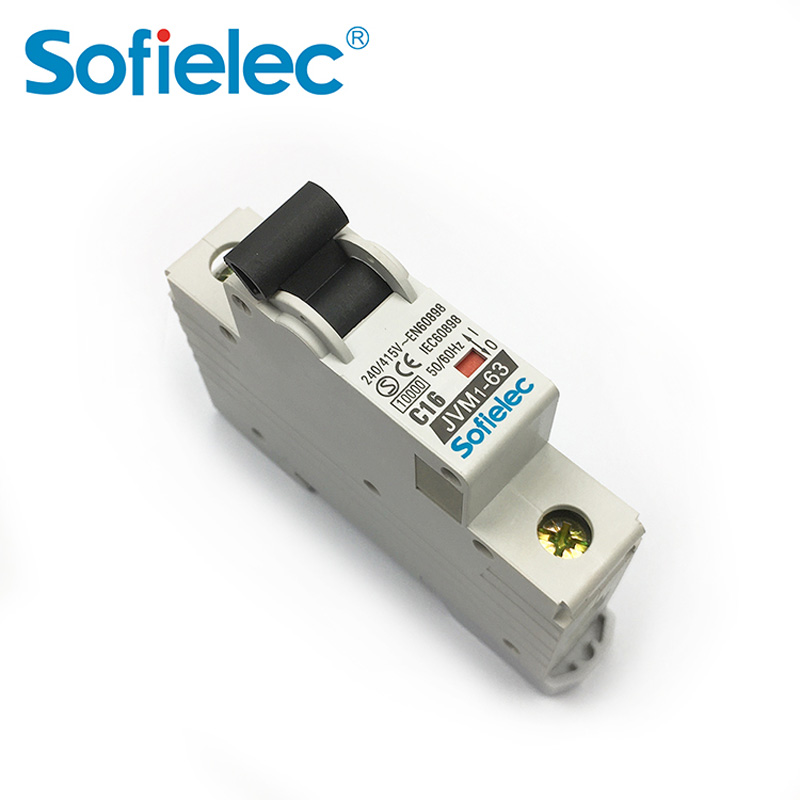

Características del disyuntor MCB JVM1-63 de 4 polos y 63 amperios
● Protección contra sobrecarga y cortocircuito
● Alta capacidad de cortocircuito
● Indicación de la posición del contacto
● Aplicable a conexiones de barras colectoras tipo terminal y pin/horquilla
● Fácil montaje en riel DIN de 35 mm
Parámetros del disyuntor MCB JVM1-63 de 4 polos y 63 amperios
| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |
| Modelo | JVM1-63 |
| Polo No | 1, 1P+N, 2, 3, 3P+N, 4 |
| Tensión nominal | CA 230/400 V |
| Corriente nominal (A) | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 |

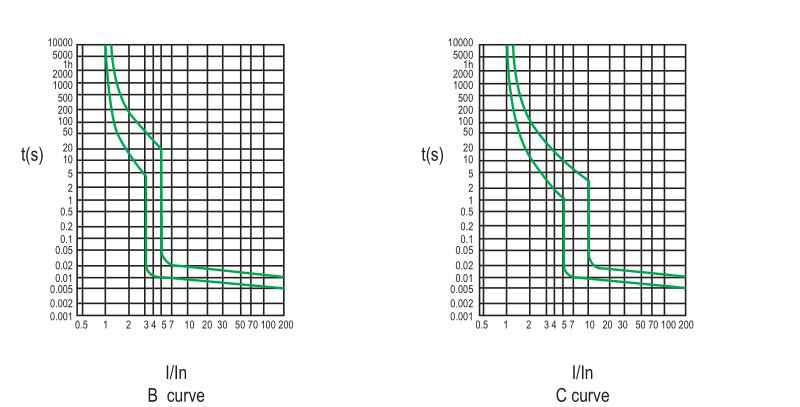

| Curva de disparo | B, C, D |
| Frecuencia nominal | 50/60 Hz |
| Clase limitadora de energía | 3 |
| Tensión nominal soportada al impulso | 6,2 kV |
| Par de apriete | 20 Nm |
| Alta capacidad de ruptura en cortocircuito (Icn) | 10 kA |
| Resistencia electromecánica | 10000 |
| Condiciones de pago | Carta de crédito, Western Union, MoneyGram, Transferencia bancaria, Paypal |
Datos técnicos del disyuntor MCB JVM1-63 de 4 polos y 63 amperios
l Número de polo: 1, 1P+N, 2,3,3P+N, 4 |
l Tensión nominal: CA 230/400 V |
l Corriente nominal (A): 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 |
l Curva de disparo: B, C, D |
l Alta capacidad de ruptura de cortocircuito (lcn): 10 kA |
l Frecuencia nominal: 50/60Hz |
l Clase de limitación energética: 3 |
l Tensión nominal soportada al impulso: 6,2 kV |
l Resistencia electromecánica: 10000 |
l Indicación de la posición del contacto |
l Par de apriete: 2,0 Nm |
l Terminal de conexión:Terminal de tornillo Terminal de pilar con abrazadera |
l Capacidad de conexión: Conductor rígido hasta 25mm2 |
l Par de apriete: 2,0 Nm |
l Instalación: En carril DIN simétrico de 35,5 mm Montaje en panel |
l Altura de conexión del terminal: 21 mm |
Construcción y características

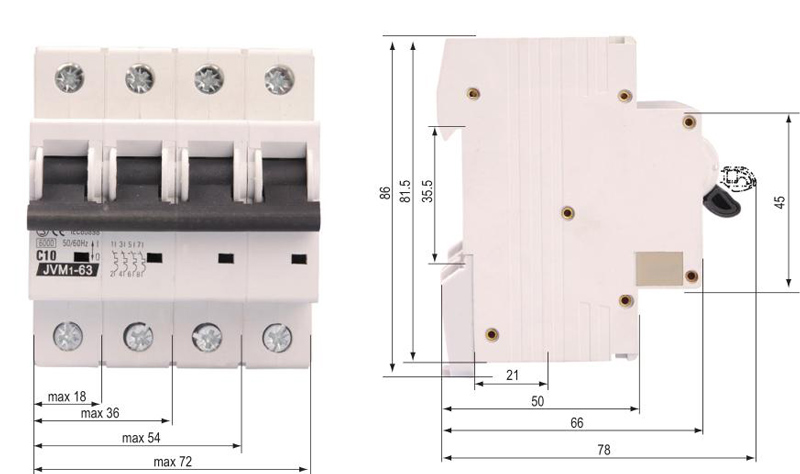

Dimensiones generales e instalación del disyuntor MCB JVM1-63 de 4 polos y 63 amperios
Diagrama de cableado
