| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |
| Modelo | JVM66-63 |
| Polo No | 1P, 2P, 3P, 4P |
| Corriente nominal | 1,2,3,4,6, 10, 13, 16, 20, 25, 32, 40, 50,63A |
| Tensión nominal de trabajo | 24/415 V |
| Frecuencia nominal | 50/60 Hz |
| Frecuencia nominal (disyuntor miniatura) | 400 V |
| Curva (disyuntor miniatura) | B, C, D |
| Alta capacidad de ruptura de cortocircuitos | 6000 A (6 KA) |
| Grado de protección | IP20 |
| Modo de cableado | Cableado frontal |
Datos técnicos
l N.° de polos: 1P, 2P, 3P, 4P |
l Corriente nominal: 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 A |
l Voltaje nominal de trabajo: 24/415 V |
l Frecuencia nominal: 50/60Hz |
l Frecuencia nominal (disyuntor miniatura): 400 V |
Curva l (disyuntor miniatura): B, C, D |
l Alta capacidad de ruptura de cortocircuito: 6000 A (6 KA) |
l Corriente de disparo instantánea: 5In (tipo B) 10In (tipo C) 20In (tipo D) |
l Corriente instantánea sin disparo: 3In (tipo B) 5In (tipo C) 10In (tipo D) |
l Vida mecánica: 4000 veces |
l Grado de protección: IP20 |
l Modo de cableado: cableado frontal |
l Conductor de conexión:Hasta 16 m² inclusive |
Construcción y características
Aspecto fino y único.
Rendimiento de doble protección contra cortocircuitos y sobrecargas
Alta capacidad de ruptura (10KA) líder entre productos similares a nivel mundial
Etiqueta única, ventana transparente.
Modo de instalación conveniente y confiable

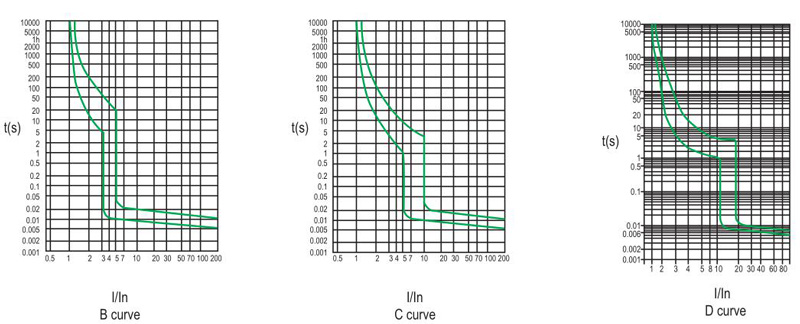

Curva característica

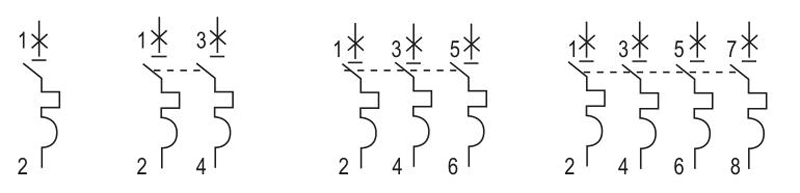

Diagrama de cableado
