| Categorías | Disyuntor económico de serie regular de 4,5 kA y 6 kA |
| Polo No | 1, 1P+N, 2, 3, 3P+N, 4 |
| Tensión nominal | CA 230/400 V |
| Corriente nominal (A) | 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 |
| Curva de disparo | B, C, D |
| Clase limitadora de energía | 3 |
| Frecuencia nominal | 50/60 Hz |
| Tensión nominal de resistencia al impulso | 6,2 kV |
| Alta capacidad de ruptura de circuitos eléctricos (lcn) | 10 KA |
| Serie clasificada de corte rápido (cpait(cs)) | 7.5KA |
| Resistencia electromecánica | 20000 |
Datos técnicos del disyuntor MCB de 4 polos y 63 amperios
● N.° de polos: 1P, 2P, 3P, 4P |
● Tensión nominal: CA 230/400 V |
● Corriente nominal: 1, 2, 3, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 A |
● Curva de disparo: B, C, D |
● Alta capacidad de ruptura de cortocircuito: 6kA |
● Capacidad nominal de cortocircuito del servicio (lcs): 6 kA |
● Frecuencia nominal: 50/60 Hz |
● Resistencia electromecánica: 10000 |
● Terminal de conexión: Terminal de pilar con abrazadera |
● Capacidad de conexión: Conductor rígido hasta 10 mm² |
● Par de apriete: 1,2 Nm |
● Instalación: En carril DIN simétrico de 35,5 mm Montaje en panel |
● Altura de conexión del terminal: H=21 mm |

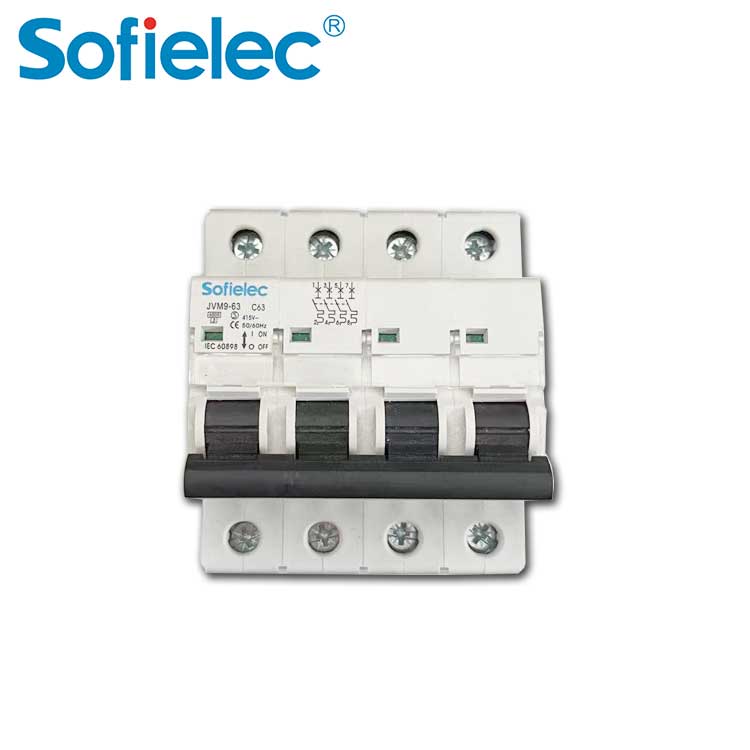

Construcción y características del MCB de 4 polos y 63 amperios
Interruptor de circuito integrado JVM9-63 con protección contra sobrecarga y cortocircuito, 6 kA de alto cortocircuito, elegante diseño con ventana transparente. Tensión nominal de trabajo: 24/415 V. Corriente nominal de 1 a 63 A. Ampliamente utilizado en viviendas, oficinas, complejos comerciales, sistemas de motores (curva D) e instalaciones industriales para conmutación, control, protección y regulación de circuitos eléctricos. También se utiliza en cuadros eléctricos, aplicaciones ferroviarias y marítimas.
1. Aspecto fino y único.
2. Rendimiento de doble protección contra cortocircuitos y sobrecargas.
3. Alta capacidad de ruptura (6KA) líder entre productos similares a nivel mundial.
4. Etiqueta única, ventana transparente.
5. Modo de instalación conveniente y confiable
Curva característica del disyuntor MCB de 4 polos y 63 amperios
Vídeo de interruptor automático de 4 polos y 63 amperios
