Contenido de muestra del disyuntor miniatura JVM7-63 - Yueqing Sofielec Electrical Co., Ltd.

Disyuntor miniatura de riel DIN para CA JVM7-63. Estándar: IEC60898 RoHS.

MCB para AC Características estructurales:

■Protección contra sobrecargas y cortocircuitos

■Ventana indicadora de posición de contacto;

■La cubierta y el mango curvos hacen que la operación sea más cómoda y la apariencia más hermosa;

■Fácil instalación en riel DIN de 35 mm

■Accesorios ensamblables: disparador de derivación, disparador de sobretensión/subtensión, contacto auxiliar, contacto de alarma

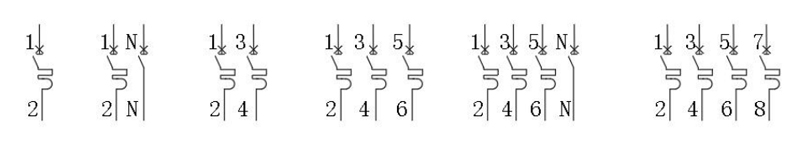

■Número de polos: 1P, 1P+N (2 módulos), 2P, 3P, 3P+N, 4P

■Tensión nominal: CA 230/400 V

■Corriente nominal (A): 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63

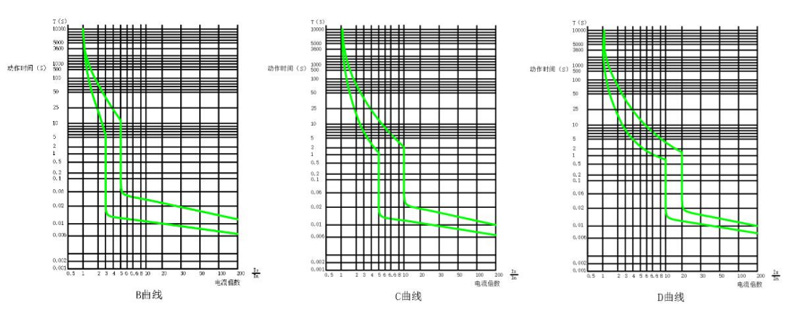

■Curva de disparo: B, C, D

■Alta capacidad de ruptura de cortocircuito (Icn): 4,5 KA

■Frecuencia nominal: 50/60 Hz

■Vida mecánica y eléctrica: 4000

■Área de sección transversal del cableado del terminal: 25 mm² y cables inferiores

■Terminal de tornillo

■Método de cableado de columnas

■Par de apriete: 2 N. m

■Instalación de carril guía de 35,5 mm

■Instalación vertical

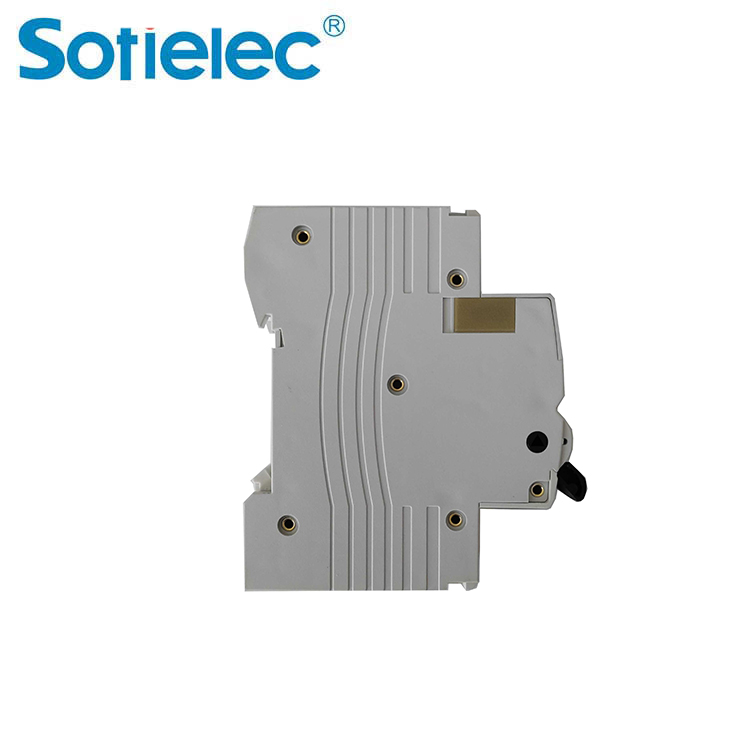

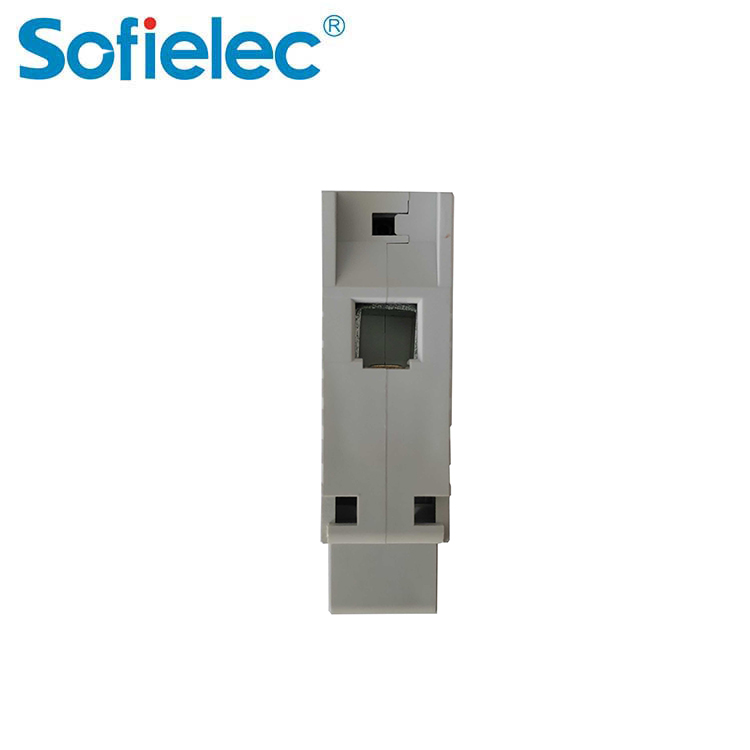

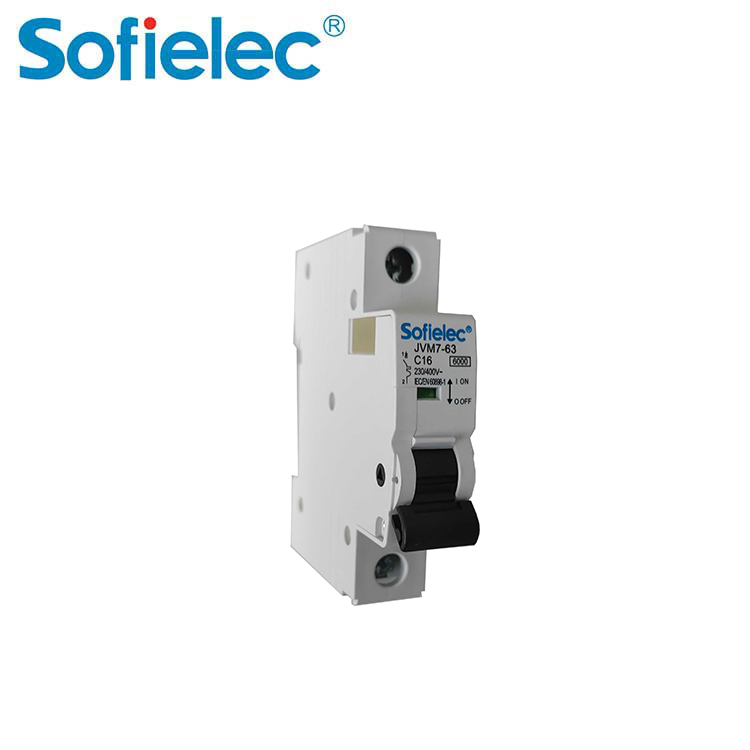

■Fotos del producto

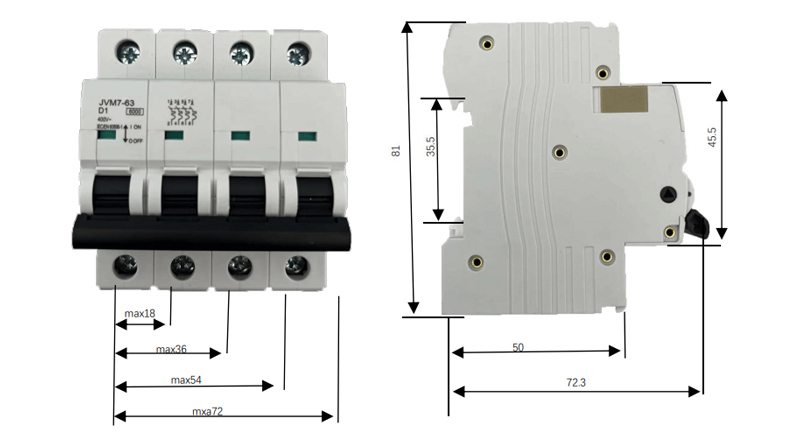

*Apariencia y dimensiones de instalación

prueba	tipo	corriente de prueba	Estado inicial	Rango de tiempo de disparo o no disparo	Resultados esperados
a	B, C, D	1,13 pulgadas	estado frío	t≥1h	Sin tropiezos
b	B, C, D	1,45 pulgadas	Después de la prueba a	t<1h	viaje
do	B, C, D	2,55 pulgadas	estado frío	1s	viaje
do	B, C, D	2,55 pulgadas	estado frío	1s32A)	viaje
d	B	3 pulgadas	estado frío	t≥0,1 s	Sin tropiezos
	do	5 pulgadas
	D	10 pulgadas
mi	B	5 pulgadas	estado frío	t<0,1 s	viaje
	do	10 pulgadas
	D	20 pulgadas
