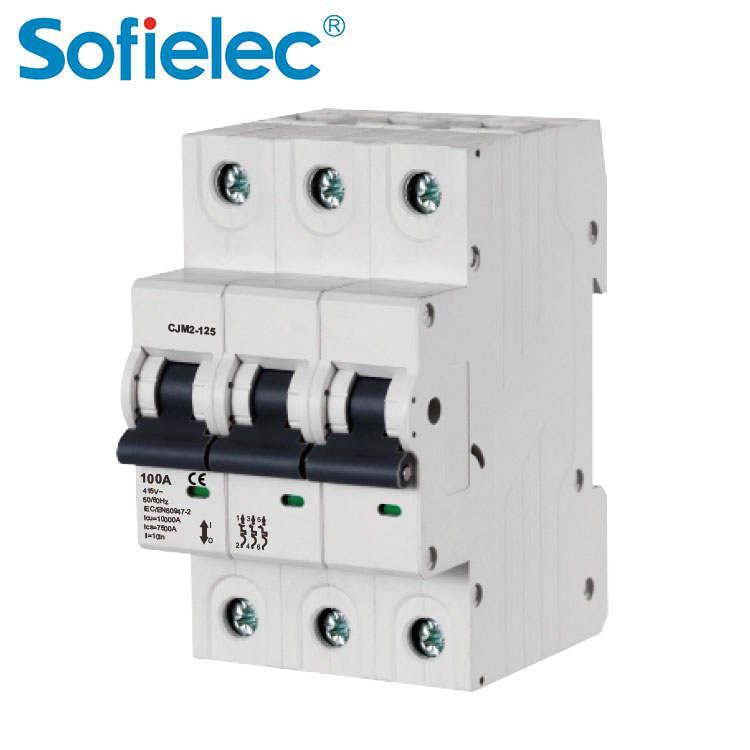

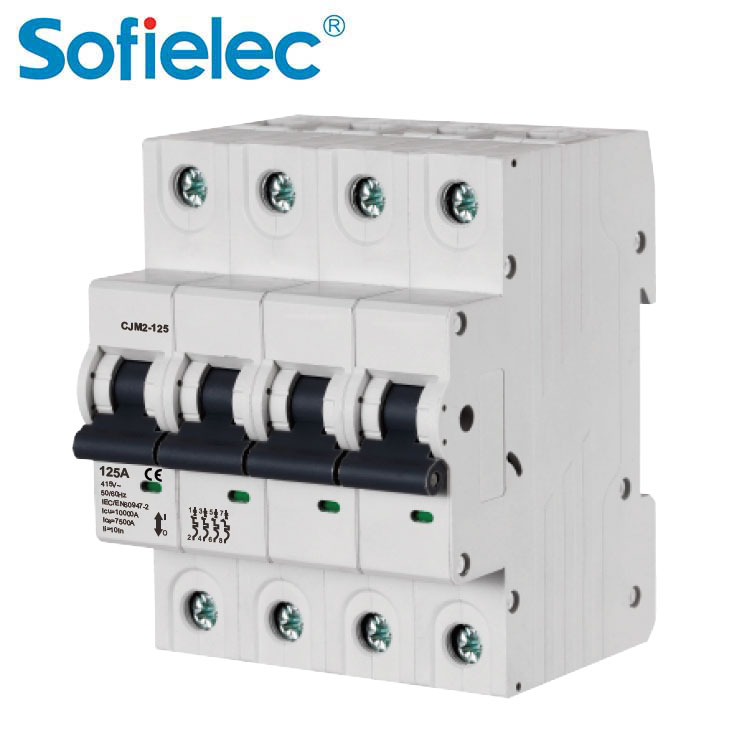

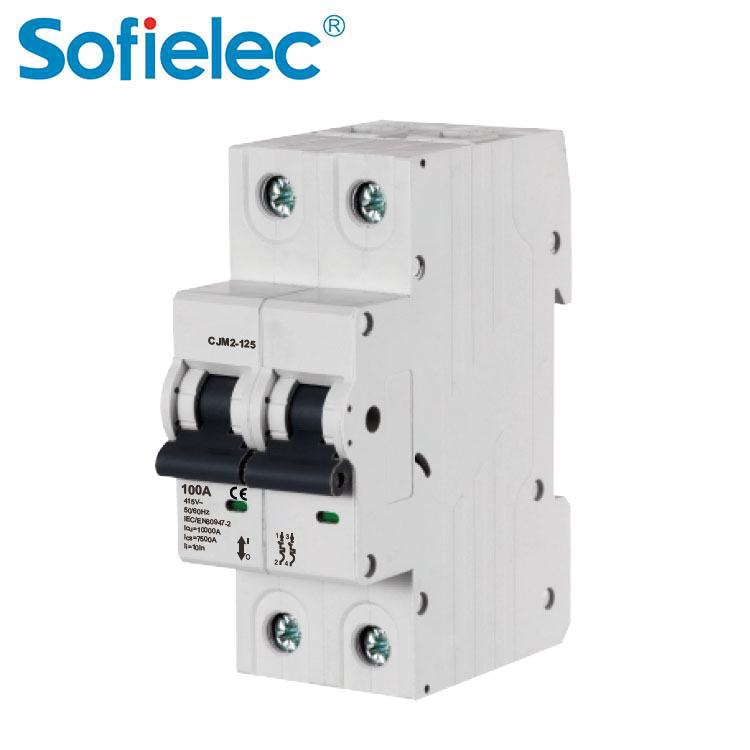

Construcción y características del MCB C32
■Alta capacidad de cortocircuito a cortocircuito 10KA .
■Diseñado para proteger circuitos que transportan gran corriente hasta 125 A.
■Indicación de posición de contacto.
■Se utiliza como interruptor principal en instalaciones domésticas y similares.
Datos técnicos del disyuntor miniatura C32
■N° de polo: 1,1P+N, 2, 3,3P+N 4
■Tensión nominal: CA 230 V/400 V
■Corriente nominal (A): 20, 25, 32, 40, 50, 63, 80, 100, 125
■Curva de disparo: C, D
■Capacidad nominal de cortocircuito (lcn): 10000 A
■Capacidad nominal de cortocircuito de servicio (Ics): 7500 A
■Frecuencia nominal: 50/60 Hz
■Tensión nominal soportada al impulso: 6 kV
■Resistencia electromecánica: Ins100=10000:n125=8000
■Terminal de conexión: Terminal de pilar con abrazadera
■Capacidad de conexión:
□Conductor flexible de 35 mm2
□Conductor rígido de 50 mm2
■Instalación:
□En carril DIN simétrico de 35 mm
□Montaje en panel
■Altura de conexión de terminales: 20 mm
Cumplimiento
■IEC60947-2
■EN60947-2

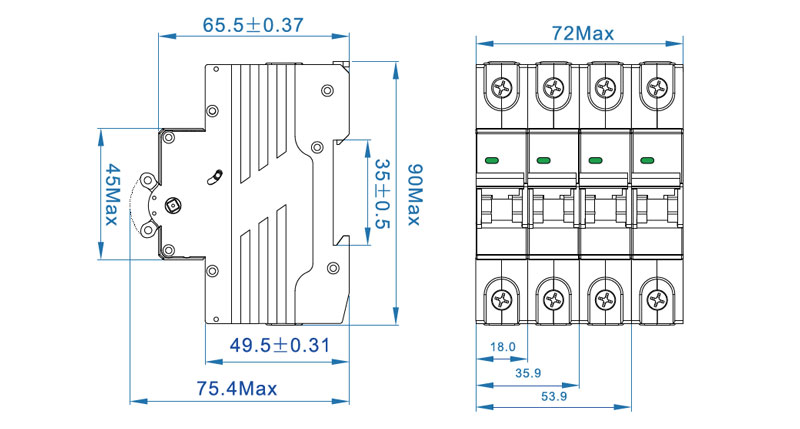

Dimensiones generales e instalación del minidisyuntor C32

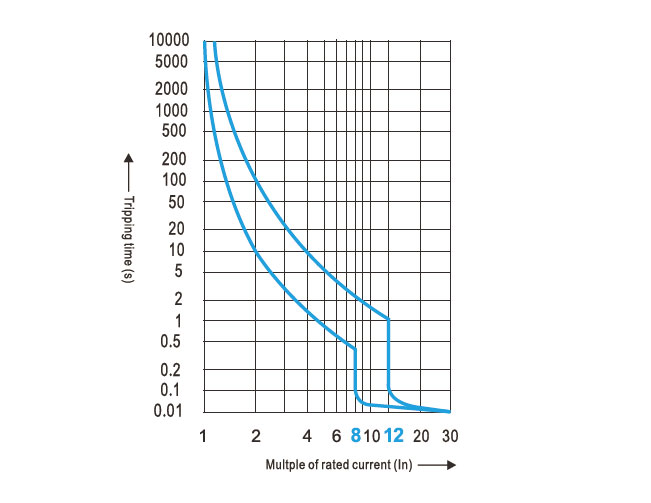

Las curvas características de disparo
Consumo de energía del MCB C32
| Corriente nominal (A) | Caída de tensión (mV) | Consumo (W) |
| 20 | 141 | 2.82 |
| 25 | 88 | 2.2 |
| 32 | 84 | 2.7 |
| 40 | 105 | 4.2 |
| 50 | 70 | 3.5 |
| 63 | 83 | 5.2 |
| 80 | 68 | 5.5 |
| 100 | 86 | 8.6 |
| 125 | 96 | 12 |
Características de protección contra sobrecargas de corriente
| Prueba | Tipo de disparo | Corriente de prueba | Estado inicial | Tiempo de disparo o provisión de tiempo sin disparo | |
| a | Retardo de tiempo | 1,05 pulgadas | Frío | t≤1h(In≤63A) t≤2h(ln>63A) | Sin tropiezos |
| b | Retardo de tiempo | 1,30 pulgadas | Después de la prueba | t<1h(In≤63A) t<2h(In>63A) | Tropezando |
| do | Retardo de tiempo | 2 pulgadas | Frío | 10s 20s63A) | Tropezando |
| d | Instantáneo | 8ln | Frío | t≤0,2 s | Sin tropiezos |
| mi | Instantáneo | 12 pulgadas | Frío | t<0,2 s | Tropezando |
