Disyuntor miniatura MCB 1P+N CJM6-32

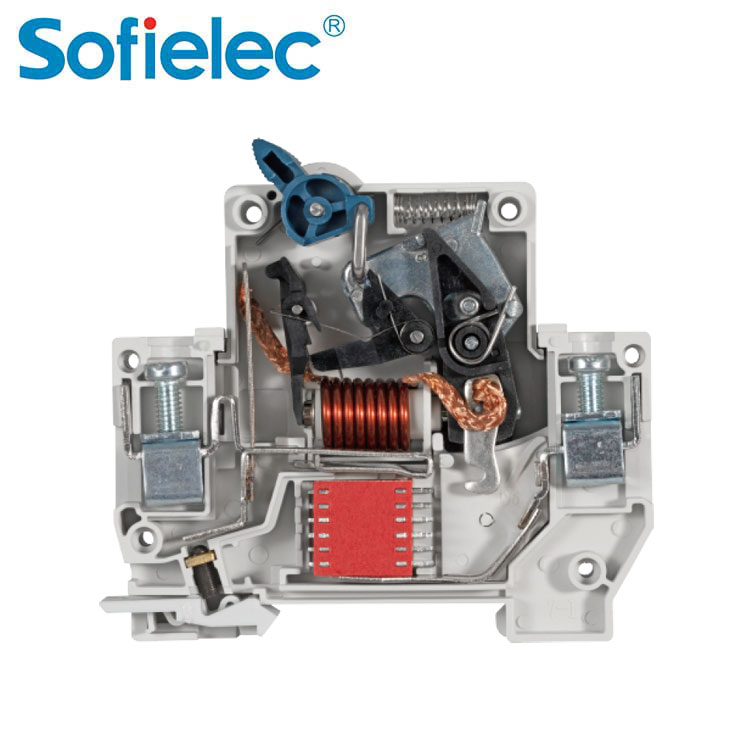

Construcción y características del MCB 1P+N

Protección contra sobrecargas y cortocircuitos.

Integrado con fase conmutada y polo neutro.

El polo neutro no proporciona protección contra sobrecargas y cortocircuitos.

Fácil montaje en carril DIN de 35 mm.

Datos técnicos del disyuntor miniatura

■N.° de polos: 1P+N
■Tensión nominal: CA 230 V
■Corriente nominal: 6, 10, 16, 20, 25, 32
■Curva de disparo: B, C, D
■Alta capacidad de ruptura de cortocircuito: 4,5 kA
■Capacidad nominal de cortocircuito de servicio (Ics): 4,5 kA
■Frecuencia nominal: 50/60 Hz
■Resistencia electromecánica: 4000
■Terminal de conexión: Terminal de pilar con abrazadera
■Capacidad de conexión: Conductor rígido hasta 10 mm
■Par de apriete: 1,2 Nm
■Instalación:
□En carril DIN simétrico de 35,5 mm
□Montaje en panel
■Altura de conexión del terminal: H=21 mm

Cumplimiento de MCB 1P+N

IEC60898-1
EN60898-1

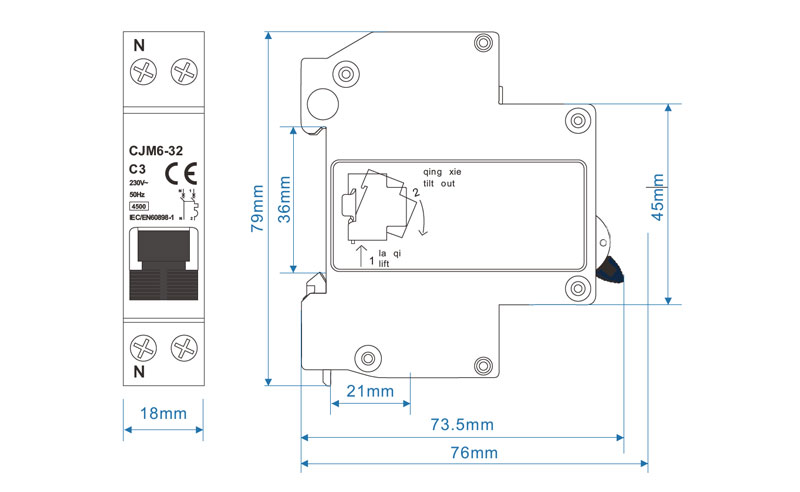

Dimensiones generales y de instalación del MCB

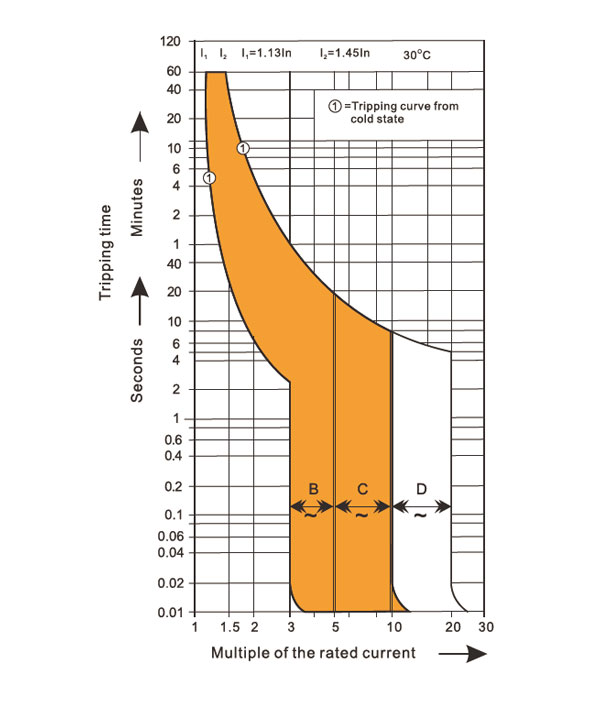

Las curvas características de disparo
