Disyuntor eléctrico miniatura MCB de 125 amperios CJM7-125 a precio de fábrica

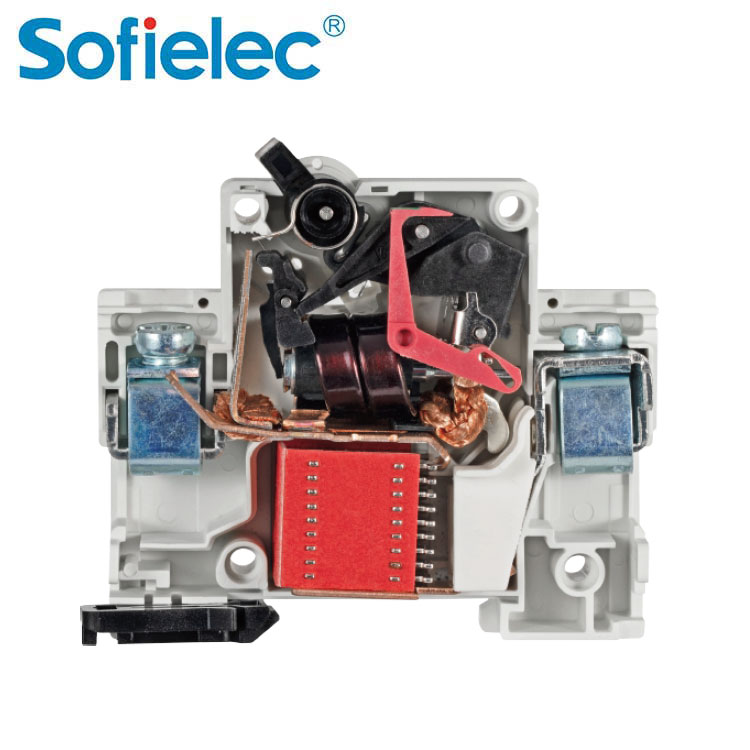

Construcción y características del MCB de 125 amperios

■Alta capacidad de cortocircuito a cortocircuito 10KA.
■Diseñado para proteger circuitos que transportan gran corriente hasta 125 A.
■Indicación de posición de contacto.
■Suministrado por la fábrica MCB. Para uso como interruptor principal en instalaciones domésticas y similares.

Datos técnicos del disyuntor eléctrico

■Número de polos: 1, 2, 3, 4
■Tensión nominal: CA 230 V/400 V
■Corriente nominal (A): 63, 80, 100
■Curva de disparo: C, D
■Capacidad nominal de cortocircuito (lcn): 10000 A
■Capacidad nominal de cortocircuito de servicio (Ics): 7500 A
■Frecuencia nominal: 50/60 Hz
■Tensión nominal soportada al impulso: 6,2 kV
■Resistencia electromecánica: 10000
■Capacidad de conexión:
□Conductor flexible 50mm2
□Conductor rígido de 50 mm2
■Instalación:
□En carril DIN simétrico de 35,5 mm
□Montaje en panel

Cumplimiento de MCB de 125 amperios

■IEC60947-2
■EN60947-2

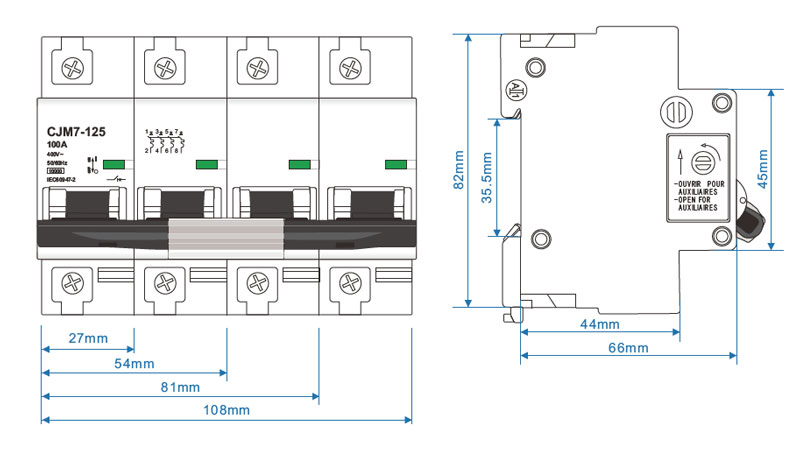

Dimensiones generales e instalación del MCB de 125 amperios

Curvas características de disparo de MCB eléctricos
