El disyuntor miniatura es adecuado para la protección contra sobrecargas y cortocircuitos de voltaje nominal de CA 50/60Hz 230V/400V, corriente nominal de hasta 63A, y también se puede utilizar como una conversión de operación poco común de la línea en condiciones normales, principalmente utilizado en la industria, comercio, edificios de gran altura y uso civil, etc. Varios lugares.
De apariencia elegante, uso sencillo y confiable, con protección contra cortocircuitos y sobrecargas. Nuestros interruptores automáticos están disponibles en diversas opciones para satisfacer diversas necesidades, a la vez que protegen sus equipos y sistemas contra sobrecorrientes.

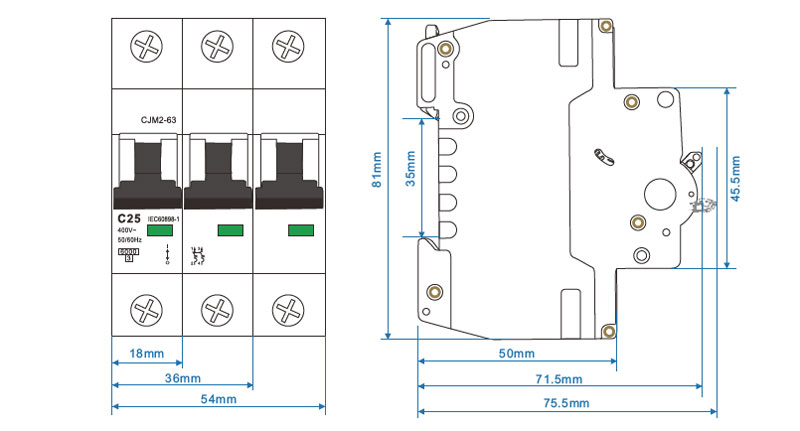

Dimensiones generales e instalación OEM de fábrica Eléctrico 63 Amp MCB 1P CJM2-63-2

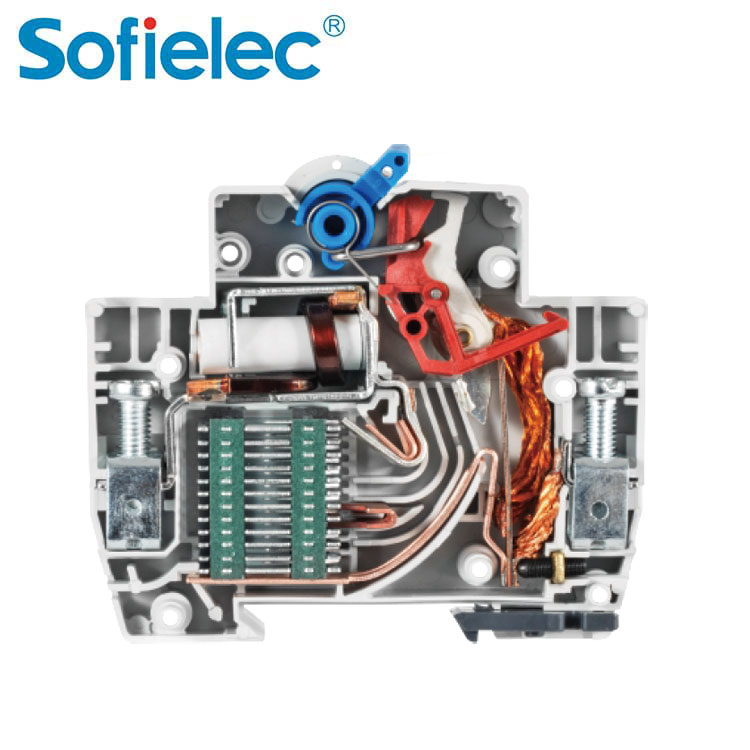

Construcción y características del interruptor automático de 63 amperios 1P CJM2-63-2 de fábrica OEM
■Alta capacidad de cortocircuito a cortocircuito 10KA.
■Diseñado para proteger circuitos que transportan gran corriente hasta 63 A.
■Indicación de posición de contacto.
■Se utiliza como interruptor principal en instalaciones domésticas y similares.
Datos técnicos del interruptor automático de 63 amperios 1P CJM2-63-2 de fábrica OEM
■N° de polo: 1,1P+N, 2, 3,3P+N 4
■Tensión nominal: CA 230 V/400 V
■Corriente nominal (A): 20, 25, 32, 40, 50, 63
■Curva de disparo: C, D
■Capacidad nominal de cortocircuito (lcn): 10000 A
■Capacidad nominal de cortocircuito de servicio (Ics): 7500 A
■Frecuencia nominal: 50/60 Hz
■Tensión nominal soportada al impulso: 6 kV
■Resistencia electromecánica: Ins100=10000:n125=8000
■Terminal de conexión: Terminal de pilar con abrazadera
■Capacidad de conexión:
□Conductor flexible de 35 mm2
□Conductor rígido de 50 mm2
■Instalación:
□En carril DIN simétrico de 35 mm
□Montaje en panel
■Altura de conexión de terminales: 20 mm
Interruptor automático de circuito impreso (MCB) de 63 amperios, 1 polo, conforme a la normativa CJM2-63-2.
■IEC60947-2
■EN60947-2

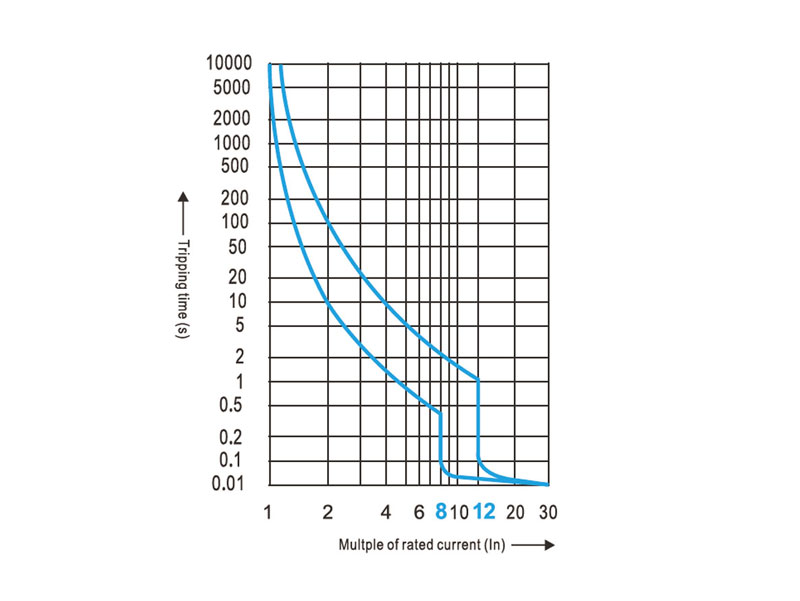

Las curvas características de disparo
Consumo de energía eléctrico de fábrica OEM de 63 amperios MCB 1P CJM2-63-2
| Consumo de energía | Caída de tensión (mV) | Consumo (W) |
| 20 | 141 | 2.82 |
| 25 | 88 | 2.2 |
| 32 | 84 | 2.7 |
| 40 | 105 | 4.2 |
| 50 | 70 | 3.5 |
| 63 | 83 | 5.2 |
Características de protección contra sobrecargas de corriente
| Prueba | Tipo de disparo | Corriente de prueba | Estado inicial | Tiempo de disparo o provisión de tiempo sin disparo | |
| a | Retardo de tiempo | 1,05 pulgadas | Frío | t≤1h(In≤63A) t≤2h(ln>63A) | Sin tropiezos |
| b | Retardo de tiempo | 1,30 pulgadas | Después de la prueba | t<1h(In≤63A) t<2h(In>63A) | Tropezando |
| do | Retardo de tiempo | 2 pulgadas | Frío | 10s 20s63A) | Tropezando |
| d | Instantáneo | 8ln | Frío | t≤0,2 s | Sin tropiezos |
| mi | Instantáneo | 12 pulgadas | Frío | t<0,2 s | Tropezando |
Yueqing Sofielec Electrical Co., Ltd. cuenta con más de 20 años de experiencia. Entre los productos que fabrica se incluyen MCB, RCD, RCBO, aisladores, SPD, contactores, relés, temporizadores y fusibles. Cuentan con las siguientes homologaciones: IEC CB, SEMKO, CE, CCC, SAA, KEMA, TUV y UL.
